Пристрій для гасіння пожежі

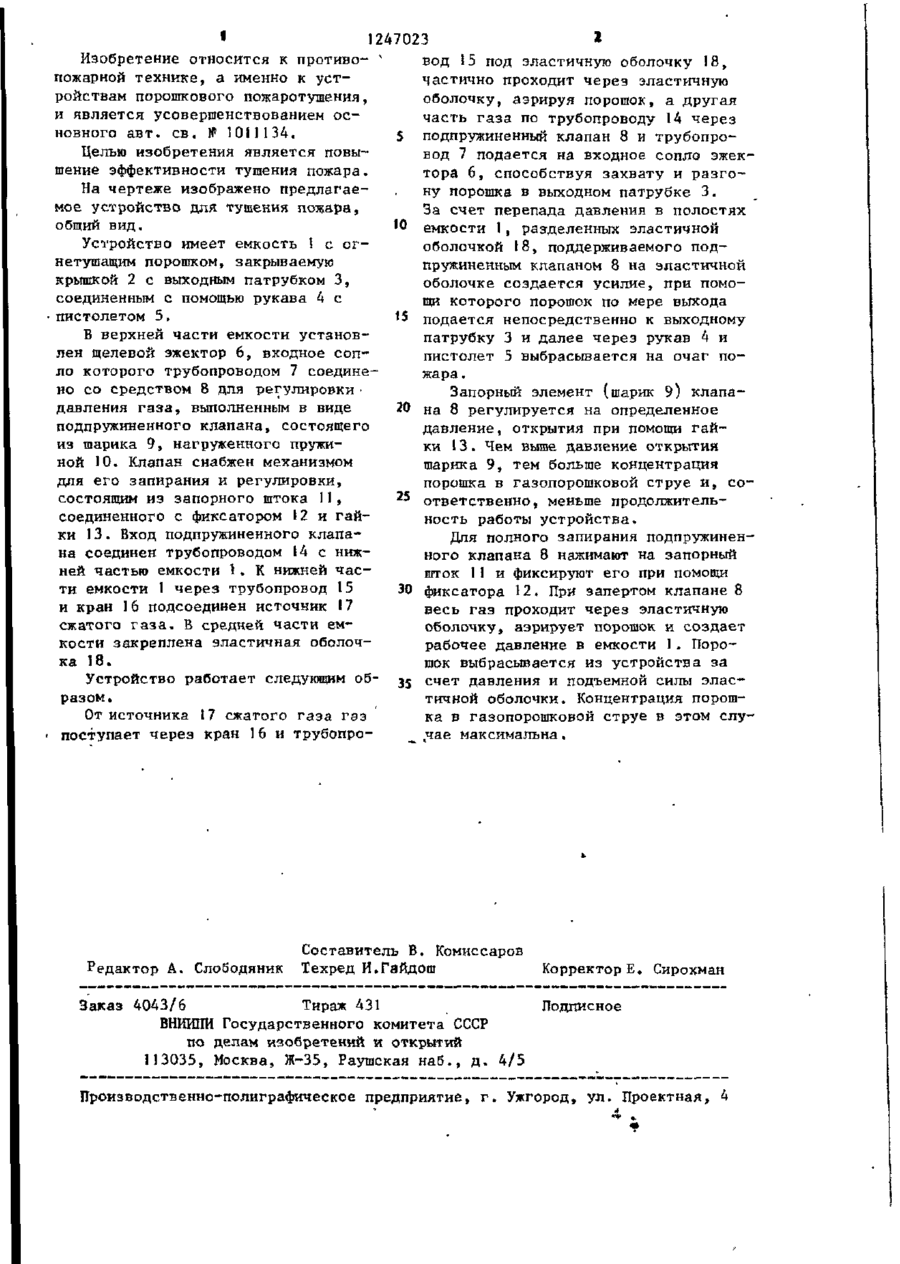

1. УСТРОЙСТВО ДНЯ ТУШЕНИЯ ПОЖАРА, по авт. св. № 101.1134, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности тушения пожара, оно снабжено средством для регулировки давления газа, установленным в трубопроводе перед эжектором. 2. Устройство по п. ^ о т л и ч а ю щ е е с я тем, что средство для регулировки давления газа выполнено в виде подпружиненного клапана с механизмом для его запирания н регулировки. if) -с* о го 00 I і 1 247023 Изобретение относится к противовод 15 под эластичную оболочку 18, пожарной технике, а именно к устчастично проходит через эластичную ройствам порошкового пожаротушения, оболочку, аэрируя порошок, а другая и является усовершенствованием осчасть газа по трубопроводу 14 через новного авт. св. № 10111 ЗА. 5 подпружиненный клапан 8 и трубопровод 7 подается на входное сопло эжекЦелью изобретения является повытора 6, способствуя захвату и разгошение эффективности тушения пожара. ну порошка в выходном патрубке 3. На чертеже изображено предлагаеЗа счет перепада давления в полостях мое устройство для тушения повара, общий вид. 10 емкости 1, разделенных эластичной оболочкой 18, поддерживаемого подУстройство имеет емкость 1 с огпружиненным клапаном 8 на эластичной нетушащим порошком, закрываемую оболочке создается усилие, при помокрышкой 2 с выходным патрубком 3, щи которого порошок по мере выхода соединенным с помощью рукава 4 с пистолетом 5. 15 подается непосредственно к выходному патрубку 3 и далее через рукав 4 и В верхней части емкости установпистолет 5 выбрасывается на очаг полен щелевой эжектор 6, входное сопжара. ло которого трубопроводом 7 соединено со средством 8 для регулировки • Запорный элемент {шарик 9) клападавления газа, выполненным в виде 20 на 8 регулируется на определенное подпружиненного клапана, состоящего давление, открытия при помощи гайиз шарика 9, нагруженного пружики 13. Чем выше давление открытия ной 10. Клапан снабжен механизмом шарика 9, тем больше концентрация для его запирания и регулировки, порошка в газопорошковой струе и, сосостоящим из запорного штока 11, 25 ответственно , меньше продолжительсоединенного с фиксатором 12 и гайность работы устройства. ки 13. Вход подпружиненного клапаДля полного запирания подпружиненна соединен трубопроводом 14 с нижного клапана 8 нажимают на запорный ней частью емкости Ї. К нижней часшток 11 и фиксируют его при помощи ти емкости 1 через трубопровод 15 30 фиксатора 12. При запертом клапане 8 и кран 16 подсоединен источник 17 весь газ проходит через эластичную сжатого газа. В средней части емоболочку, аэрирует порошок и создает кости закреплена эластичная оболочрабочее давление в емкости 1. Порока 18. шок выбрасывается из устройства за Устройство работает следующим об35 счет давления и подъемной силы эласразом. тичной оболочки. Концентрация порошка в газопорошковой струе в этом слуОт источника 17 сжатого газа газ чае максимальна. поступает через кран 16 и трубопро Редактор А. Слободяник Составитель В. Комиссаров Техред И.ГаЙдош Заказ 4043/6 Тираж 431 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Корректор Е. Сирохман Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
