Пристрій для гасіння пожежі фонтануючої свердловини

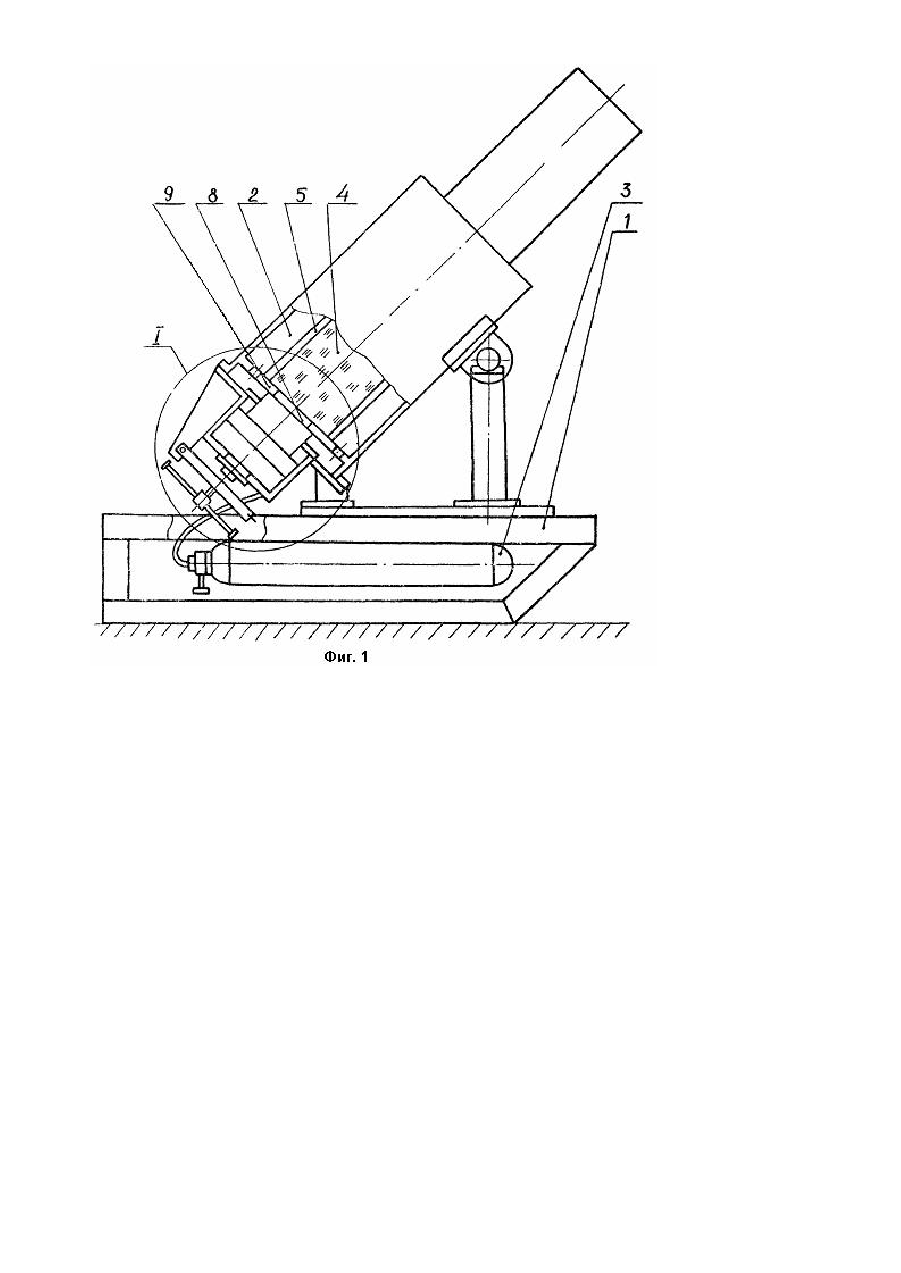

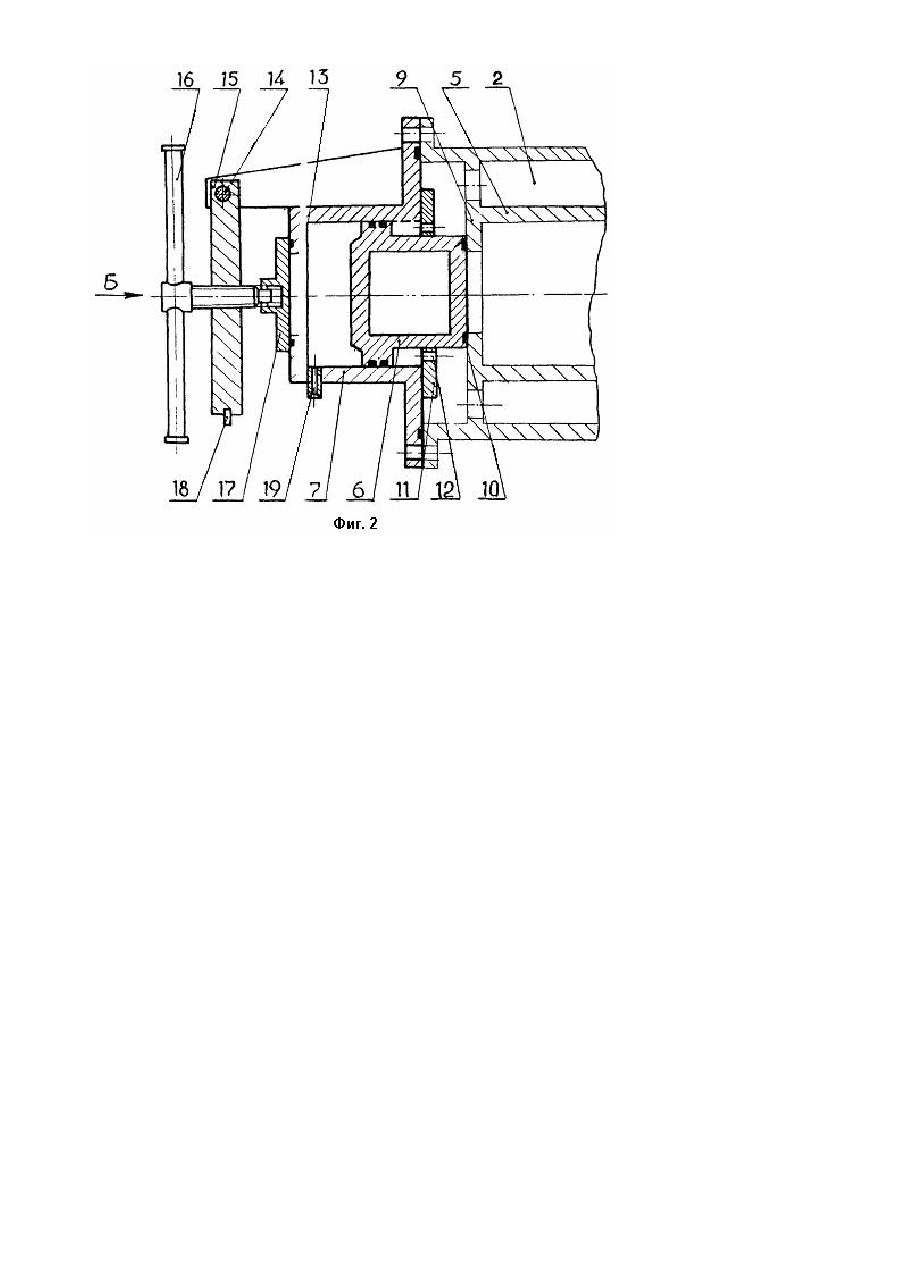

Изобретение относится к противопожарной технике и предназначено для тушения газовых фонтанов. Наиболее близким к заявляемому техническому решению является устройство для тушения пожара фонтанирующей скважины содержащее корпус для огнетушащего состава , накопительную камеру с источником энергии и разделительный элемент [1]. При использовании указанного устройства после каждого выстрела необходимо заменять разделительный управляющий элемент (мембрану), который разрушается при выстреле, что увеличивает время, необходимое для подготовки устройства к работе. Кроме того, при использовании устройства, регулировать использование потенциальной энергии энергоносителя - при каждом выстреле она расходуется полностью. В основу изобретения положена задача усовершенствования устройства для тушения пожара фонтанирующей скважины в котором за счет изменения конструкции разделительного элемента обеспечивается многократность использования устройства без дополнительного монтажа, что повышает эффективность и экономичность его использования. Решение поставленной задачи обеспечивается тем, что в устройстве для тушения пожара фонтанирующей скважины содержащем накопительную камеру с источником энергии, заполненный огнетушащим составом корпус и размещенный между ними разделительный управляющий элемент, новым является то, что разделительный управляющий элемент выполнен в виде пневмоцилиндра, поршень которого установлен с возможностью перекрытия перепускного отверстия между накопительной камерой и корпусом, в передней крышке пневмоцилиндра выполнены отверстия, сообщающие штоковую полость пневмоцилиндра с полостью накопительной камеры, в задней крышке пневмоцилиндра выполнено выходное отверстие, сообщающее поршневую полость пневмоцилиндра с атмосферой, пневмоцилиндр снабжен тарельчатым клапаном, размещенным на его задней крышке с возможностью перекрытия выходного отверстия. На чертеже фиг. 1 показан общий вид устройства; фиг. 2 - конструкция разделительного управляющего элемента. Устройство состоит из несущего элемента 1, на котором расположена накопительная камера 2 с источником энергии 3. В накопительной камере 2 коаксиально размещен заполненный огнетушащим составом 4 корпус 5. На фланце накопительной камеры 2 размещен разделительный элемент, выполненный а виде выполненного заодно со штоком поршня 6, размещенного в гильзе 7, с возможностью перекрытия и открытия центрального отверстия 8 в торцевой перегородке 9, разделяющей накопительную камеру 2 и корпус 5 для огнетуша щего состава 4. На торце штока поршня 6 имеется уплотнение 10. В крышке 11 закрывающей кольцевую штоковую полость гильзы 7, выполнены периферийные отверстия 12, сообщающие кольцевую штоковую полость гильзы 7 с кольцевой штоковой полостью накопительной камеры 2. В торце гильзы 7 выполнено центральное отверстие 13. На ребрах гильзы 7 размещена ось 14, на которой размещена с возможностью поворота планка 15. В планке 15 соосно с гильзой 7 выполнено резьбовое отверстие, в котором размещен винт 16, снабженный тарельчатым клапаном 17 с возможностью перекрытия и открытия центрального отверстия 13. На противоположном оси 14 конце планки 15 выполнено отверстие с возможностью взаимодействия с фиксатором 18, размещенном на гильзе 7. На гильзе 7 имеется штуцер 19. Устройство работает следующим образом. Поворачивают накопительную камеру 2 относительно несущего элемента 1 на некоторый угол так, чтобы корпус 5 для огнетуша щего состава 4 был направлен в нижнюю часть горящей струи. Поворачивают планку 15 вокруг оси 14 до совмещения осей отверстия и фиксатора 18. Вводят фиксатор 18 в отверстие планки 15. Вращением винта 16 прижимают тарельчатый клапан 17 к торцу гильзы 7, герметизируя центральное отверстие 13. Через штуцер 19 подают сжатый газ от источника энергии 3 в надпоршневую полость гильзы 7 и доводят давление до рабочего. Сжатый газ, воздействуя на поршень 6, перемещает его в сторону корпуса 5 для огнетуша щего состава 4 и сжимает уплотнение 10, обеспечивая герметизацию центрального отверстия 8. Затем через такой же штуцер (не показан) сжатый газ подают в накопительную камеру 2. Давление в накопительной камере 2 доводят до рабочего. Сжатый газ заполняет накопительную камеру 2, проходит через отверстия в торцевой перегородке 9, через периферийные отверстия 12 в крышке 11 и заполняет кольцевую штоковую полость гильзы 7. Сжатый газ воздействует на кольцевую поверхность поршня 6 со стороны накопительной камеры 2, стремясь отодвинуть поршень 6 в сторону центрального отверстия 13, но этому препятствует такое же давление сжатого газа в надпоршневой полости, гильзы 7, т.к. с этой стороны площадь, на которую воздействуе т сжатый газ, больше. Для производства выстрела выводят фиксатор 18 из отверстия в планке 15. В тот момент, когда кромка фиксатора 18 выходит из отверстия в планке 15, сжатый газ, находящийся в надпоршневой полости гильзы 7, резко отбрасывает тарельчатый клапан 17, поворачивая планку 15 вокруг оси 14. Давление в надпоршневой полости гильзы 7 становится равным атмосферному, и поршень б давлением сжатого газа в накопительной камере 2 отбрасывается в направлении центрального отверстия 13, при этом открывается центральное отверстие 8. В момент отхода штока поршня 6 от центрального отверстия 8 сжатый газ начинает воздействовать уже на всю площадь поршня 6, тем самым еще больше ускоряя движение поршня 6. Через открывшееся центральное отверстие 8 сжатый газ накопительной камеры 2 с большой скоростью устремляется в корпус 5 для огнетуша щего состава 4. При этом создается скачкообразный импульс роста давления в корпусе 5, необходимый для производства выстрела. Ударное воздействие сжатого газа обеспечивает выталкивание огнетуша щего состава 4 на большой скорости из корпуса 5. Для повышения эффективности и полноты выброса огнетушащего состава 4 из корпуса 5 целесообразно применять пыж, изготовленный из доступного материала (например, дерева).
