Пристрій для гасіння пожежі

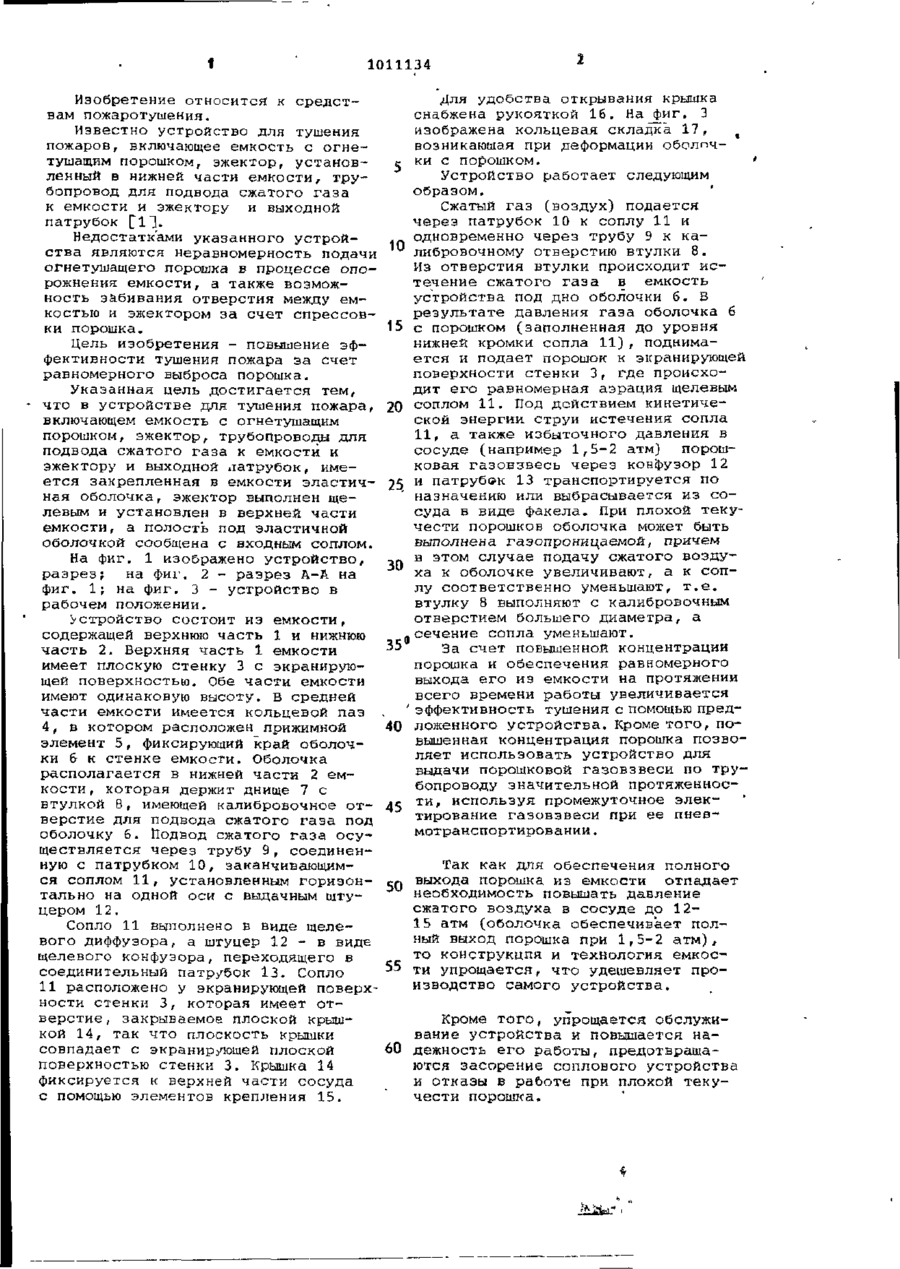

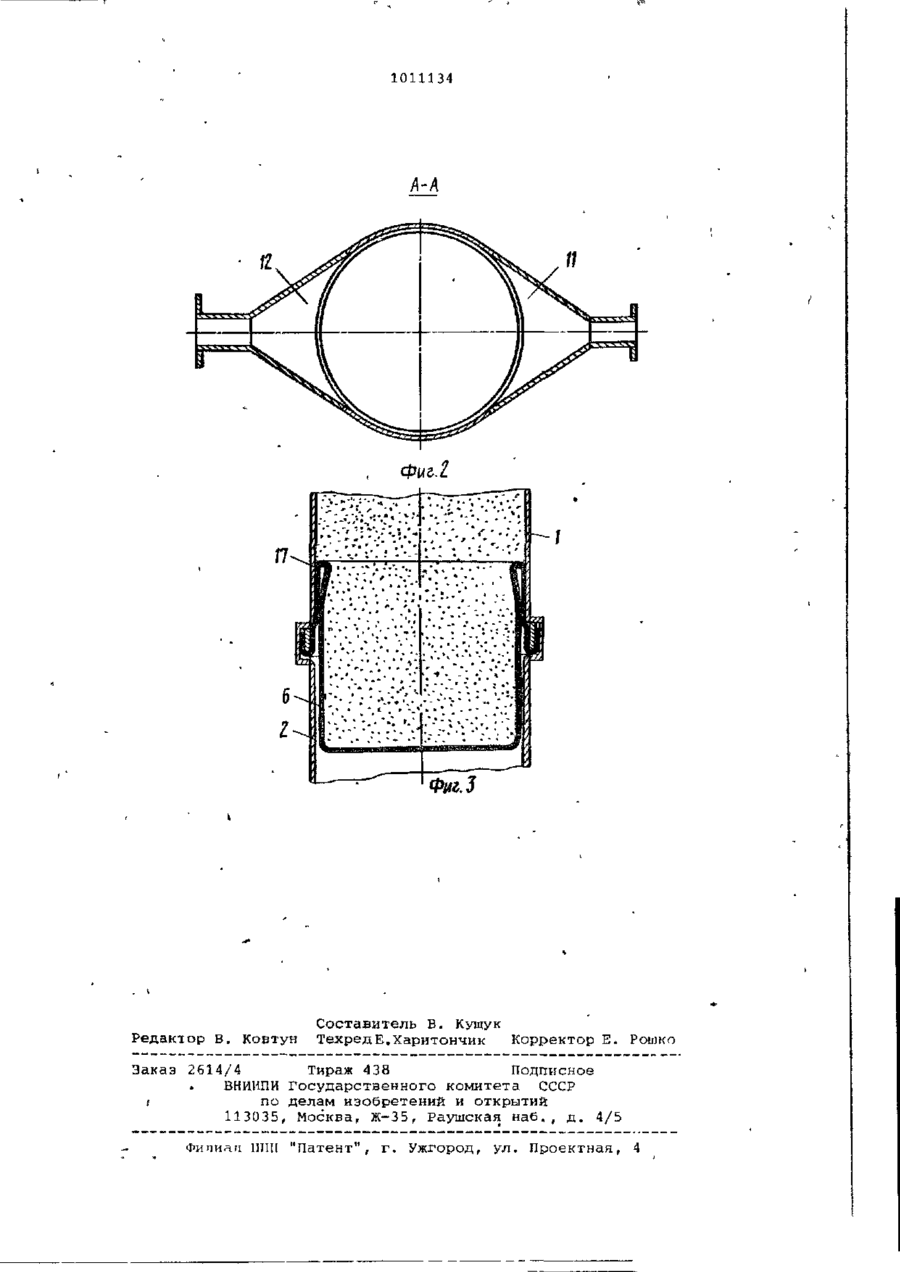

УСТРОЙСТВО ДЛЯ ТУШЕНИЯ ПО- ! ЖАРА, содержащее емкость с огнетушащим порошком, эжектор, трубопроводы для подвода сжатого газа к емкости и эжектору и выходной патрубок, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности тушения пожара за счет равномерности выброса огнетушащего порошка, оно имеет закрепленную в емкости эластичную оболочку, эжектор выполнен [целевым и установлен в верхней части емкости, а полость под эластичной оболочкой сообщена с входным соплом. V4 !5 1011134 Изобретение относится к средствам пожаротушения. Известно устройство для тушения пожаров, включающее емкость с огнетушащим порошком, эжектор, установленный в нижней части емкости, трубопровод для подвода сжатого газа к емкости и эжектору и выходной патрубок Ql ~]. Недостатками указанного устройства являются неравномерность подачи огнетушащего порошка в процессе опорожнения емкости, а также возможность забивания отверстия между емкостью и эжектором за счет спрессовки порошка. Цель изобретения - повышение эффективности тушения пожара за счет равномерного выброса порошка. Указанная цель достигается тем, что в устройстве для тушения пожара, включающем емкость с огнетушащим порошком, эжектор, трубопроводы для подвода сжатого газа к емкости и эжектору и выходной латрубок, имеется закрепленная в емкости эластичная оболочка, эжектор выполнен щелевым и установлен в верхней части емкости, а полость под эластичной оболочкой сообщена с входным соплом. На фиг. 1 изображено устройство, разрез? на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - устройство в рабочем положении. Устройство состоит из емкости, содержащей верхнюю часть 1 и нижнюю часть 2. Верхняя часть 1 емкости имеет плоскую стенку 3 с экранирующей поверхностью. Обе части емкости имеют одинаковую высоту, в средней части емкости имеется кольцевой паз 4, в котором расположен прижимной элемент 5, фиксирующий край оболочки & к стенке емкости. Оболочка располагается в нижней части 2 емкости, которая держит днище 7 с втулкой 8, имеющей калибровочное отверстие для подвода сжатого газа под оболочку 6. Подвод сжатого газа осуществляется через трубу 9, соединенную с патрубком 10, заканчивающимся соплом 11, установленным горизонтально на одной оси с выдачным штуцером 12. Сопло 11 выполнено в виде щелевого диффузора, а штуцер 12 - в видн щелевого конфузора, переходящего в соединительный патрубок 13. Сопло 11 расположено у экранирующей поверхности стенки 3, которая имеет отверстие , закрываемое плоской крышкой 14, так что плоскость крышки совпадает с экранир/ющей плоской поверхностью стенки 3. Крышка 14 фиксируется к верхней части сосуда с помощью элементов крепления 15. 10 15 20 30 35 40 45 Для удобства открывания крышка снабжена рукояткой 16. На фиг. 3 изображена кольцевая складка 17, t возникающая при деформации оболпчки с порошком. Устройство работает следующим образом. Сжатый газ (воздух) подается через патрубок 10 к соплу 11 и одновременно через трубу 9 к калибровочному отверстию втулки 8. Из отверстия втулки происходит истечение сжатого газ а в емкость устройства под дно оболочки б. В результате давления газа оболочка 6 с порошком (заполненная до уровня нижней кромки сопла 1 1 ) , поднимается и подает порошок к экранирующей поверхности стенки 3, где происходит его равномерная аэрация щелевым соплом 11. Под действием кинетической энергии струи истечения сопла 11, а также избыточного давления в сосуде (например 1,5-2 атм) порошковая газовз~весь через конфузор 12 и патруб»к 13 транспортируется по назначению или выбрасывается из сосуда в виде факела. При плохой текучести порошков оболочка может быть выполнена газопроницаемой, причем в этом случае подачу сжатого воздуха к оболочке увеличивают, а к соплу соответственно уменьшают, т.е. втулку 8 выполняют с калибровочным отверстием большего диаметра, а сечение сопла уменьшают. За счет повышенной концентрации порошка и обеспечения равномерного выхода его из емкости на протяжении всего времени работы увеличивается эффективность тушения с помощью предложенного устройства. Кроме того, повышенная концентрация порошка позволяет использовать устройство для выдачи порошковой газовзвеси по трубопроводу значительной протяженности, используя промежуточное электирование газовэвеси при ее пневмотранспортировании. Так как для обеспечения полного выхода порошка из емкости отпадает 50 необходимость повышать давление сжатого воздуха в сосуде до 1215 атм (оболочка обеспечивает полный выход порошка при 1,5-2 атм), то конструкция и технология емкос55 ти упрощается, что удешевляет производство самого устройства. Кроме того, упрощается обслуживание устройства и повышается на60 дежность его работы, предотвращаются засорение соплового устройства и отказы в работе при плохой текучести порошка. 1011134 Д-А tl ft Фиг. З Редактор в. Ковтун Составитель В. Кущук ТехредЕ.Харитончик Корректор Е. Ропіко Заказ 2614/4 Тираж 438 Подписное . ВНИИПИ Государственного комитета СССР / по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ПШІ "Патент", г. Ужгород, ул. Проектная, 4
