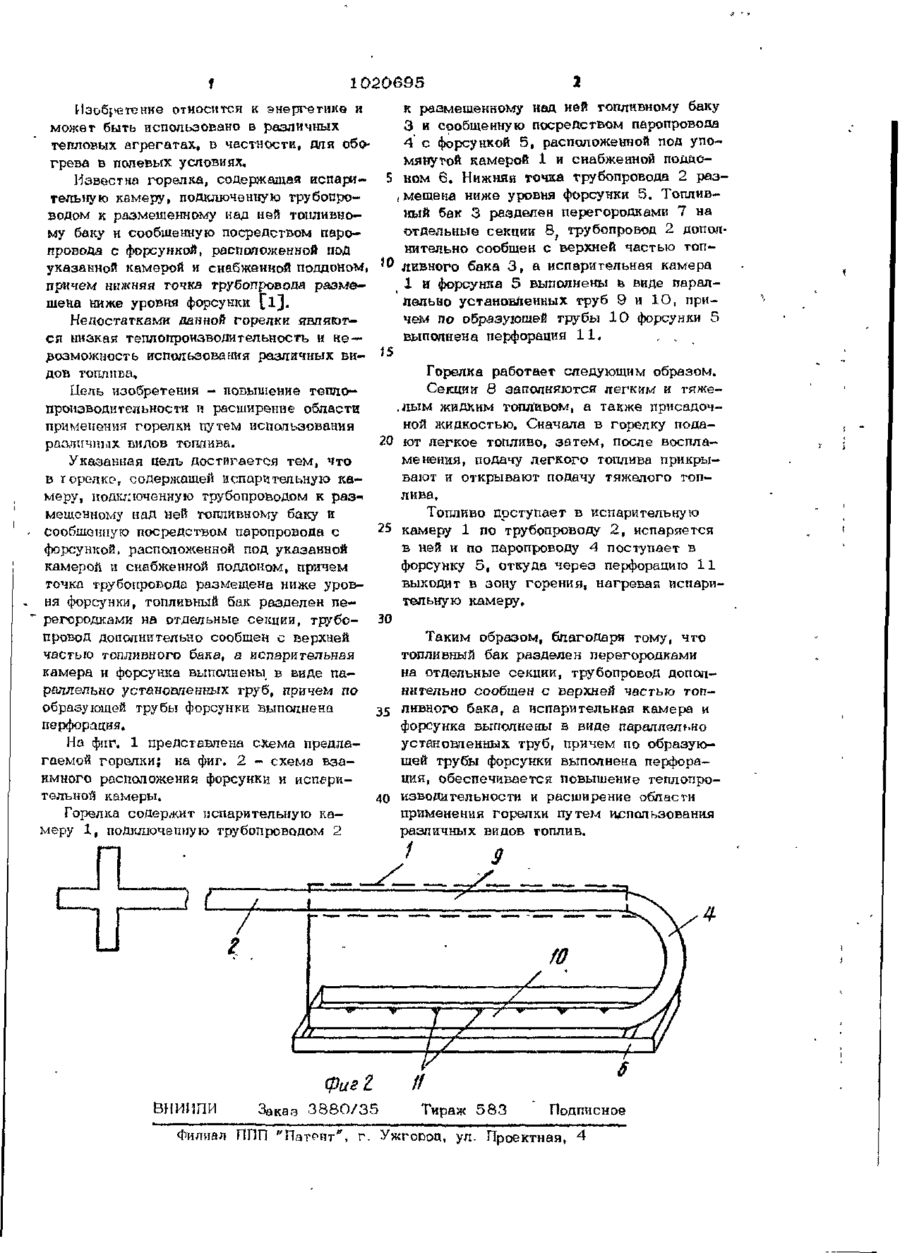

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 1 А 3(51) F 2 3 Э 5 / 0 4 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ (21) 3337848/24-06 (22) 07.09.81 ( 4 6 ) 3 0 . 0 5 . 8 3 . Бюл. № 2 0 ( 7 2 ) В. М. Никифоров, Б. Б. Прасол и С, А. Огибовский ( 7 1 ) Бориспольский ордена Октябрьской Революции объединенный авиаотряд (53) 6 6 2 . 9 5 1 . 2 ( 0 8 8 . 8 ) ( 5 6 ) 1, Авторское свидетельство СССР Ns 1 6 0 2 5 0 , кл. F 23TJ 5 / 0 4 , 1 9 6 3 . ( 5 4 ) ( 5 7 ) ГОРЕЛКА, содержащая испарительную камеру, подключенную трубопроводом к размещенному над ней топливному баку и сообщенную посредством па ропровода с форсункой, расположенной под указанной камерой и снабженной поддоном, причем нижняя точка трубопровода размешена ниже уровня форсунки, о т л и ч а ю щ а я с я тем, что, с целью повышения теплопроизводительности и расширения области применения путем использования различных видов топлива, топливный бак разделен перегородками на о т дельные секиии, трубопровод дополнительно сообщен с верхней частью топливного бака, а испарительная камера и форсунка выполнены в виде параллельно установленных труб, причем по образующей тру- v бы форсунки выполнена перфорация. (Л С ?_! о* ел f 1020695 1 и к размещенному над ней топливному баку Изобретение относится к энергетике и 3 и сообщенную посредством паропровода может быть использовано в различных 4 с форсункой 5, расположенной под употепловых агрегатах, в частности, для обомянутой камерой 1 и снабженной поддогрева в полевых условиях, 5 иом 6. Нижняя точка трубопровода 2 разИзвестна горелка, содержащая испариI мешена ниже уровня форсунки 5, Топливтельную камеру, подключенную трубопроный бак 3 разделен перегородками 7 на водом к размешенному над ней топливноотдельные секции В трубопровод 2 дополму баку и сообщенную посредством паронительно сообщен с верхней частью топпровода с форсункой, расположенной под 10 ливного бака 3 , а испарительная камера указанной камерой и снабженной поддоном, 1 и форсунка 5 выполнены а виде паралпричем нижняя точка трубопровода размелельно установленных труб 9 и 10, пришена ниже уровня форсунки f l ] . чем по образующей трубы 1 0 форсунки 5 Недостатками данной горелки являютвыполнена перфорация 1 1 . , ,, ся низкая теплопроизводительность и н е І5 возможность использования различных виГорелка работает следующим образом. дов топлива, Секции 8 заполняются легким и гяжеЦ е Л Ь ИООбреТеНИЯ - ПОВЫШеНИе ТОГОІО.лым жидким топливом, а также присадочпроиэводительности и расширение области ной жидкостью. Сначала в горелку подаприменения горелки путем использования 20 ют легкое топливо, затем, после воспларасушчпых видов топлива. менения, подачу легкого топлива прикрыУказанная цель достигается тем, что вают и открывают подачу тяжелого топв горелке, содержащей испарительную калива. меру, подключенную трубопроводом к разТопливо поступает в испарительную мещенному над ней топливному баку и 25 камеру 1 по трубопроводу 2, испаряется сообшотшую посредством паропровода с в ней и по паропроводу 4 поступает в форсункой, расположенной под указанной форсунку 5, откуда через перфорацию 11 камерой и снабженной поддоном, причем выходит в зону горения, нагревая испариточка трубопровода размещена ниже уровтельную камеру, ня форсунки, топливный бак разделен перегородками на отдельные секции, трубо- 30 провод дополнительно сообщен с верхней Таким образом, благодаря тому, что частью топливного бака, а испарительная топливный бак разделен перегородками камера и форсунка выполнены в виде пана отдельные секции, трубопровод дополраллельно установленных груб, причем по нительно сообщен с верхней частью гопобразующей трубы форсунки выполнена 35 ливного бака, а испарительная камера и перфорация. форсунка выполнены в виде параллельно На фиг. 1 представлена схема предлаустановленных труб, причем по образуюгаемой горелки; на фиг. 2 - схема взащей трубы форсунки выполнена перфораимного расположения форсунки и испариция, обеспечивается повышение теплопротельной камеры. 40 иэБодительности и расширение области Горелка содержит испарительную каприменения горелки путем использования меру 1, подключенную трубопроводом 2 различных видов топлив. фиг I ВНИИПИ Заказ 3 8 8 0 / 3 5 it Тираж 5 8 3 * Подписное Филиал ППП "Патент", г. УЖГОРОД, ул. Проектная, 4
