Пилевугільний пальник

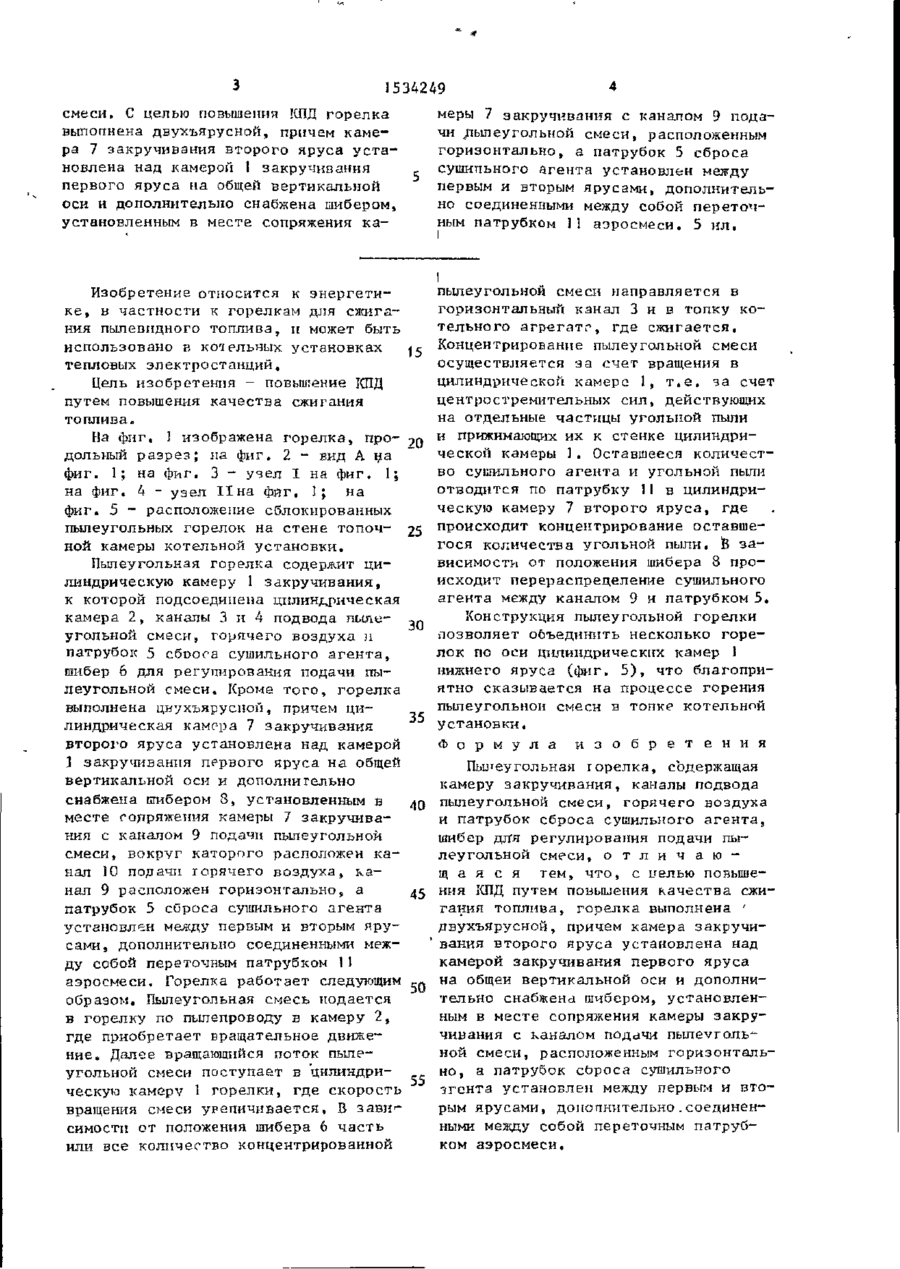

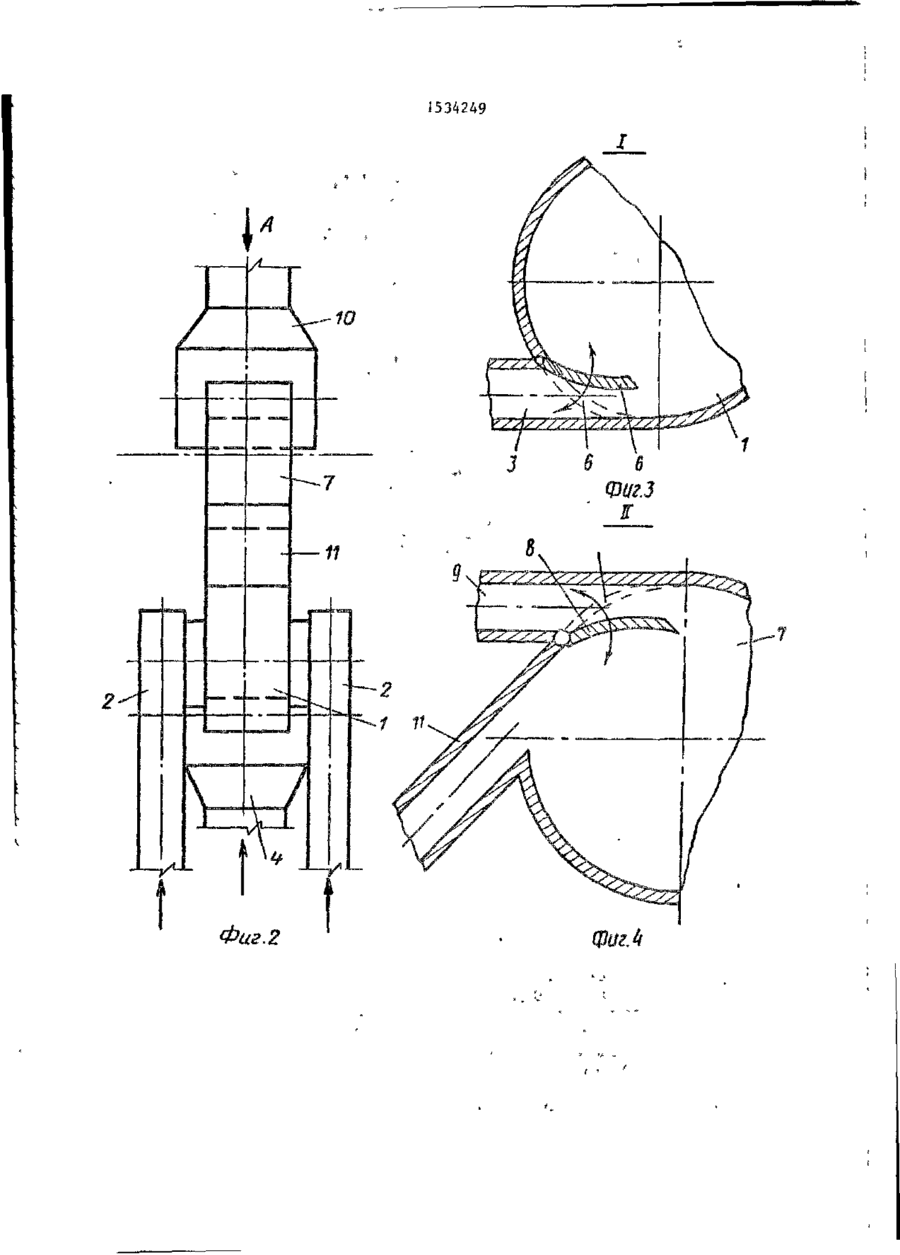

Изобретение относится к области энергетики, в частности к горелкам для сжигания пылевидного топлива, и может быть использовано в котельных установках тепловых электростанции. Горелка содержит камеру 1 закручивания, каналы 3 и 4 подвода пыпеугольиой смеси и горячего воздуха и патрубок 5 сброса сушильного а г е н т а , шибер для регулирования подачи пылеутольной с з СЛ С© Фиг.1 1534249 смеси. С целью повышения К Д горелка П меры 7 закручивания с канаттом 9 подавыпоттнена двухъярусной, причем камечи лылеугольной смеси, расположенным ра 7 закручивания второго яруса устагоризонтально, а патрубок 5 сброса новлена над камерой 1 закручивания сушипьного агента установлен между первого яруса на общей вертикальной первым и вторым ярусами, дополнительоси и дополнительно снабжена шибером. но соединенными между собой переточустановленным в месте сопряжения каным патрубком 11 аэросмеси. 5 ил. Изобретение относится к энергетике, в частности к горелкам для сжигания пылевидного топлива, и может быть использовано в котельчых установках тепловых электростанций. Цель изобретения - повышение К Д П путем повышения качества сжигания топлива. На фиг. 1 изображена горелка» продольный разрез; на фиг, 2 - вид А на фиг. 1; на фиг. 3 - узел I на фиг. 1; на фиг. 4 - узел И н а фяг, 1; на фиг. 5 - расположение сблокированных пылеугольных горелок на стене топочной камеры котельной установки. Пылеугольная горелка содержит цилиндрическую камеру 1 закручивания, к которой подсоединена цилиндрическая камера 2, каналы 3 и 4 подвода пылеугольной смеси, горячего воздуха п патрубок 5 сбвоса сушильного агента, шибер 6 для регулирования подачи пылеугольной смеси. Кроме того, горелка выполнена цкухъярусиой„ причем цилиндрическая камера 7 закручивания второго яруса установлена над камерой ] закручивания первого яруса на общей вертикальной оси и дополнительно снабжена шибером 3, установленным в месте сопряжения камеры 7 закручивания с каналом 9 подачи пылеугольной смеси, вокруг каторого расположен канал 10 подачи г орячего воздуха, канал 9 расположен горизонтально, а патрубок 5 сброса сушильного агента установлен между первым и вторым ярусами , дополнительно соединенными между собой переточным патрубком 31 аэросмеси. Горелка работает следующим образом. Пылеугольная смесь подается в горелку по пылепроводу в камеру 2, где приобретает вращательное движение. Далее вращающийся поток пылеугольной смеси поступает в цилиндрическую камеру 1 горелки, где скорость вращения смеси урепичивается, В зави'симостп от положения шибера 6 часть или все количество концентрированной і г 25 35 50 55 пылеугольной смеси направляется в горизонтальный канал 3 и в топку котельного агрегате, где сжигается. Концентрирование пылеугольной смеси осуществляется за счет вращения в цилиндрической камере 1, т . е . ча счет центростремитепьных сил, действующих на отдельные частицы угольной пыли и прижимающих их к стенке цилиндрической камеры 1. Оставшееся количество сушильного агента и угольной пыли отводится по патрубку 11 в цилиндрическую камеру 7 второго яруса, где происходит концентрирование оставшегося количества угольной пыли. Й зависимости от положения шибера 8 происходит перераспределение сушильного агента между каналом 9 и патрубком 5. Конструкция пылеугольной горелки позволяет объединить несколько горелок по оси цилиндрических камер 1 нижнего яруса (фиг. 5), что благоприятно сказывается на процессе горения пылеугольной смеси в топке котельной установки. Формула и з о б р е т е н и я Пылеугольная горелка, содержащая камеру закручивания, каналы подвода пьшеугольной смеси, горячего воздуха и патрубок сброса сушильного агента, шибер для регулирования подачи пылеугольной смеси» о т л и ч а ю щаяся тем, что, с иелью повышения К Д путем повышения качества сжиП гания топлива, горелка выполнена ' двухъярусной, причем камера закручивания второго яруса установлена над камерой закручивания первого яруса на общей вертикальной оси и дополнительно снабжена шибером, установленным в месте сопряжения камеры закручивания с каналом подачи пылеугольной смеси, расположенным горизонтально, а патрубок сброса сушильного •згента установлен между первым и вторым ярусами, доногшительно.соединенными между собой переточным патрубком аэросмеси. 1534249 Фаг.2 1534249 10 to Фиг. в Редактор Н.Лазаренко Составитель О,Староверова Техред Л.Сердюкова Корректор Э.Лончакова Заказ 32 Тираж 444 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
