Пристрій для роз’ємного кріплення та фіксації вставної деталі у гільзі

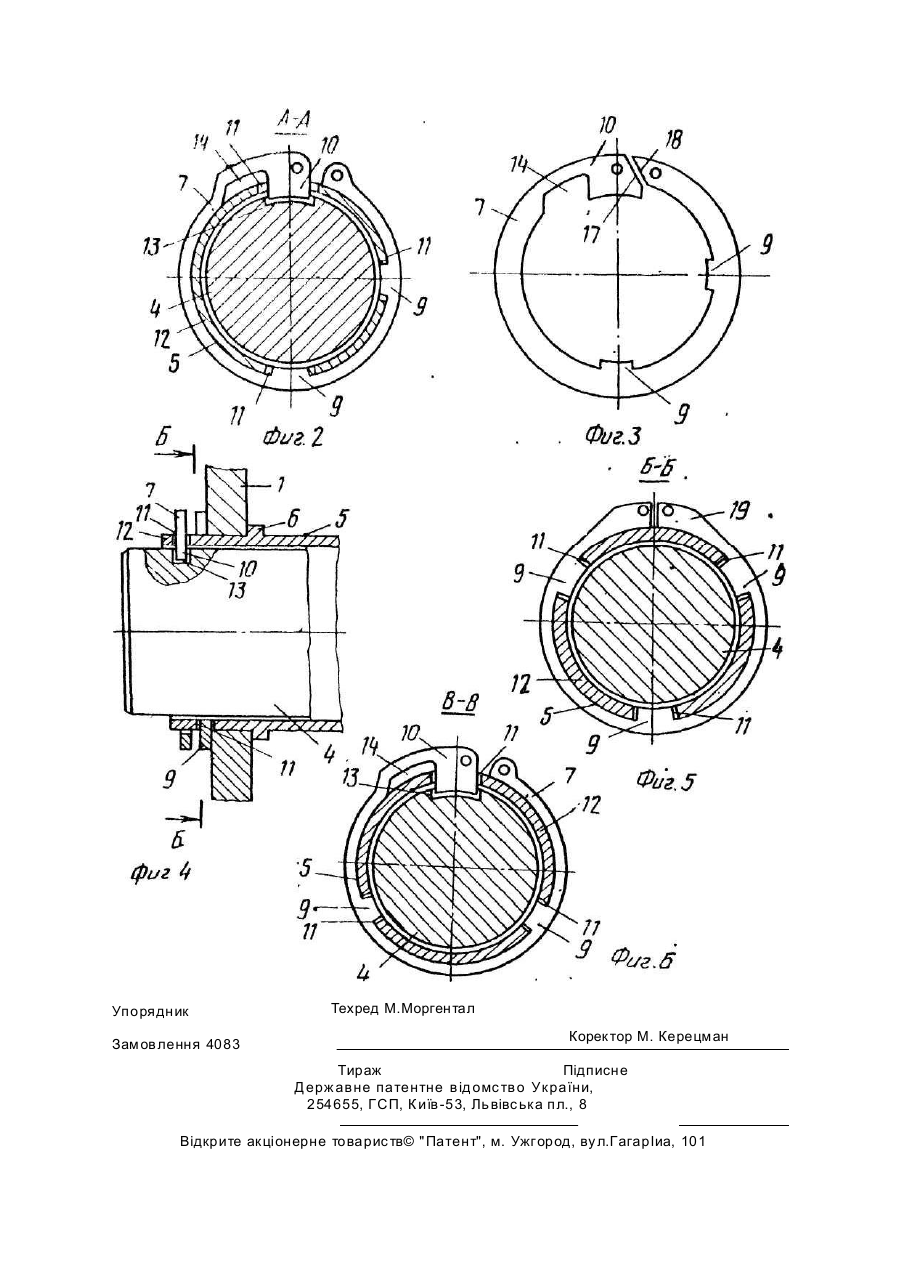

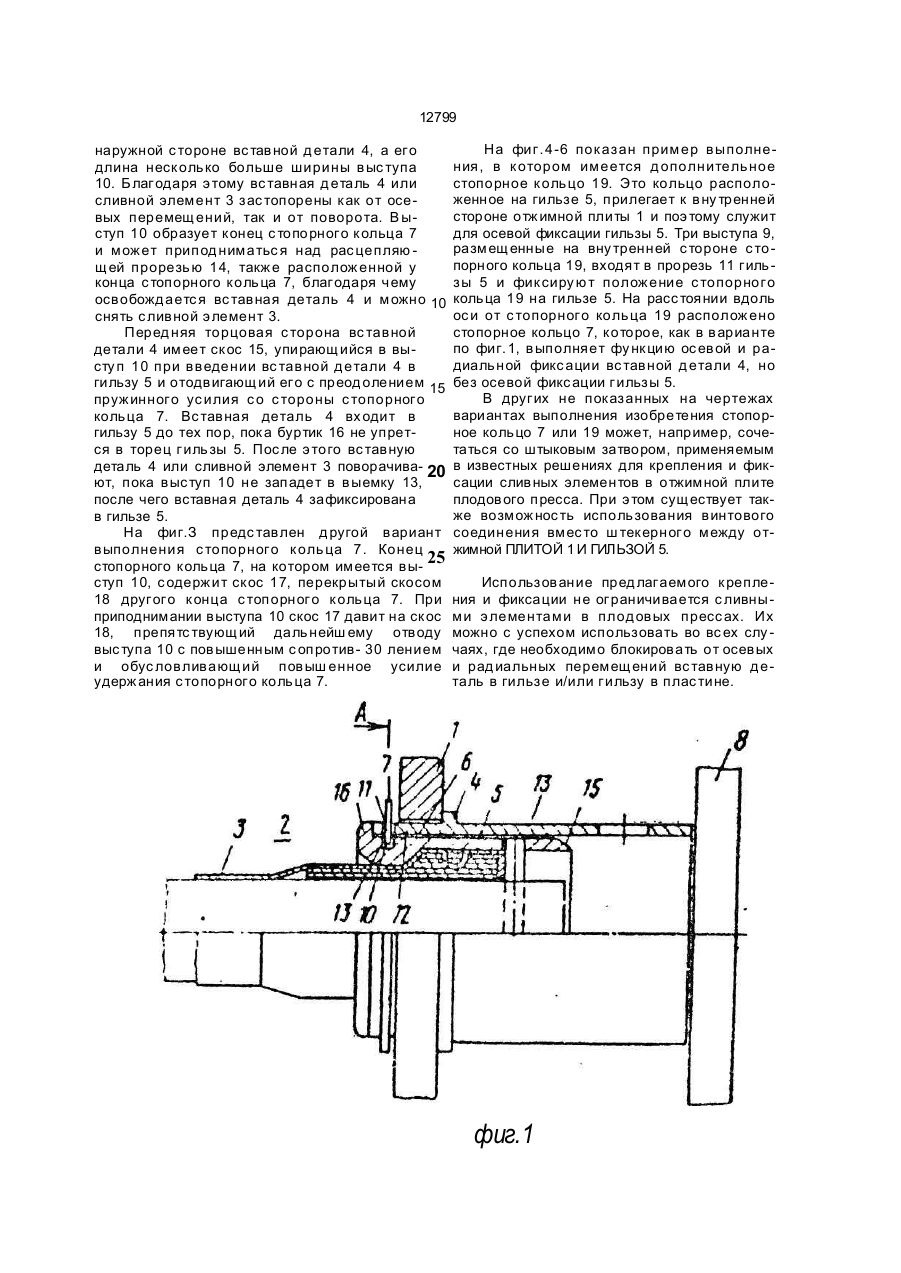

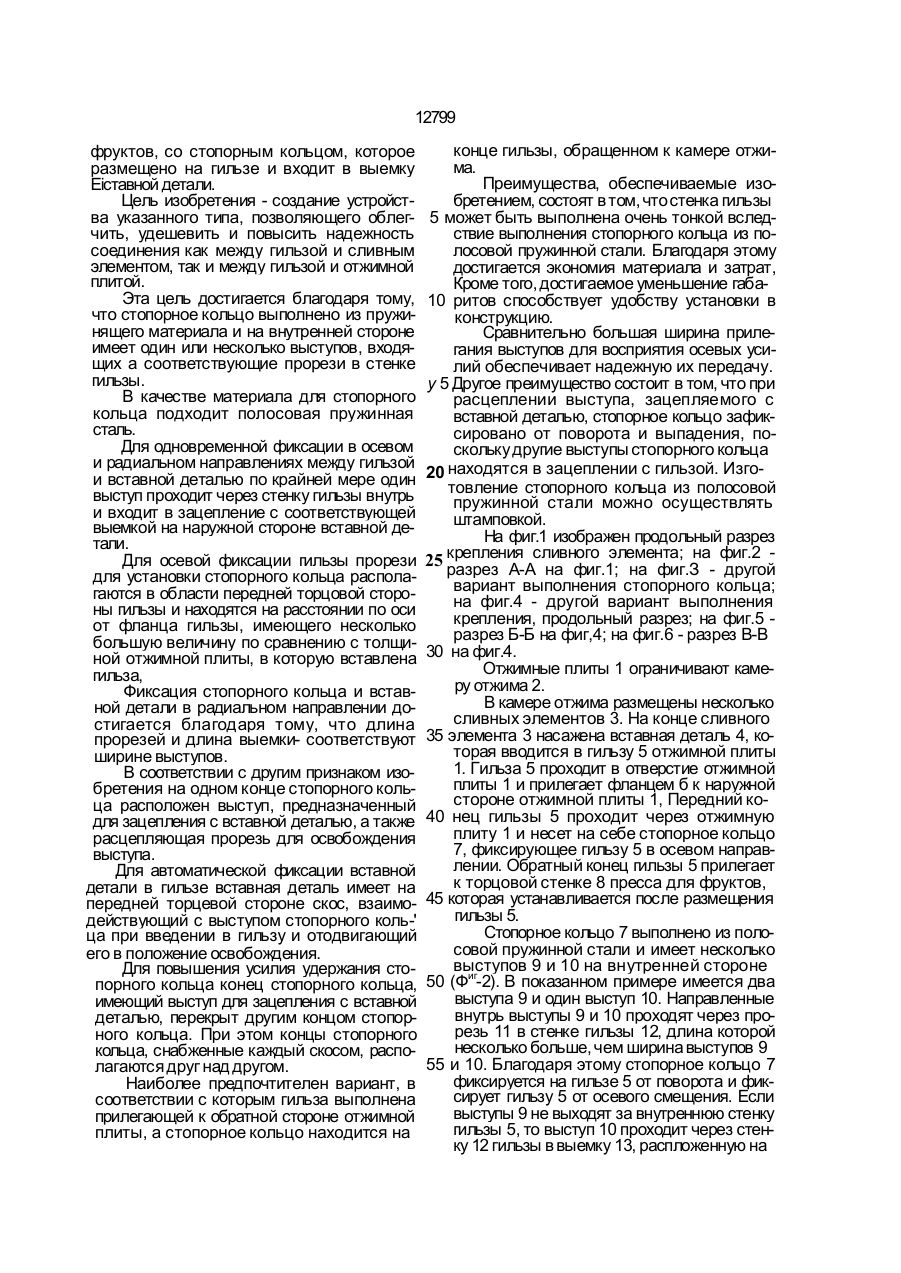

1. Устройство для разъемного крепле ния и фиксации вставной детали в гильзе, в частности, сливного элемента в отжимной плите плодового пресса, включающее сто порное кольцо, расположенное на гильзе и входящее в выемку вставной детали, отли ч а ю щ е е с я тем, что стопорное кольцо выполнено из пружинящего материала и имеет расположенные по периметру внут ренней поверхности один или несколько вы ступов, входящих в выполненные в гильзе ответные сквозные пазы, при этом, по мень шей мере, один выступ проходит через паз в гильзе и располагается в соответствующей выемке вставной детали. 2. Устройство поп.1, отличающеес я тем, что гильза имеет кольцевой буртик, паз для закрепления вставной детали выполнен у ее переднего торца, а осевое расстояние между пазом и буртиком гильзы несколько превышает толщину отжимной плиты, в которую установлена гильза. 3. Устройство поп.1, отличающеес я тем, что длина пазов в гильзе и длина выемки во вставной детали соответствуют ширине выступов кольца. 4. Устройство по пп.1 иЗ, о т л и ч а ю щееся тем, что выступ стопорного кольца, входящий в выемку вставной детали, распо ложен на конце кольца, а рядом с ним вы полнена расцепляющая прорезь для освобождения выступа. 5. Устройство по пп.1 или 4, о т л и ч а ющееся тем, что вставная деталь выпол нена со скосом на заходном торце, взаимо действующим с выступом стопорного кольца при введении вставной детали в гильзу. 6. Устройство по пп.1 или 5, о т л и ч а ю щ е е с я тем, что конец стопорного коль ца, имеющий выступ, расположенный в вы емке вставной детали, перекрыт другим концом стопорного кольца. 7. Устройство по п.6, отличающеес я тем, что концы стопорного кольца вы полнены со скосами и располагаются один над другим. 8. Устройство по пп.1 или 7, о т л и ч а ю щ е е с я тем, что оно снабжено допол нительным стопорным кольцом, располо женным на конце гильзы, обращенном к камере отжима, гильза имеет кольцевой буртик, которым она контактирует с от жимной плитой, другая сторона которой контактирует с дополнительным стопор ным кольцом. Изобретение относится к устройству для разъемного крепления и фиксации вставной детали в гильзе, особенно сливного элемента в отжимной плите пресс для с > го о 12799 фруктов, со стопорным кольцом, которое размещено на гильзе и входит в выемку Еіставной детали. Цель изобретения - создание устройства указанного типа, позволяющего облегчить, удешевить и повысить надежность соединения как между гильзой и сливным элементом, так и между гильзой и отжимной плитой. Эта цель достигается благодаря тому, что стопорное кольцо выполнено из пружинящего материала и на внутренней стороне имеет один или несколько выступов, входящих а соответствующие прорези в стенке гильзы. В качестве материала для стопорного кольца подходит полосовая пружинная сталь. Для одновременной фиксации в осевом и радиальном направлениях между гильзой и вставной деталью по крайней мере один выступ проходит через стенку гильзы внутрь и входит в зацепление с соответствующей выемкой на наружной стороне вставной детали. Для осевой фиксации гильзы прорези для установки стопорного кольца располагаются в области передней торцовой стороны гильзы и находятся на расстоянии по оси от фланца гильзы, имеющего несколько большую величину по сравнению с толщиной отжимной плиты, в которую вставлена гильза, Фиксация стопорного кольца и вставной детали в радиальном направлении достигается благодаря тому, что длина прорезей и длина выемки- соответствуют ширине выступов. В соответствии с другим признаком изобретения на одном конце стопорного кольца расположен выступ, предназначенный для зацепления с вставной деталью, а также расцепляющая прорезь для освобождения выступа. Для автоматической фиксации вставной детали в гильзе вставная деталь имеет на передней торцевой стороне скос, взаимодействующий с выступом стопорного коль-' ца при введении в гильзу и отодвигающий его в положение освобождения. Для повышения усилия удержания стопорного кольца конец стопорного кольца, имеющий выступ для зацепления с вставной деталью, перекрыт другим концом стопорного кольца. При этом концы стопорного кольца, снабженные каждый скосом, располагаются друг над другом. Наиболее предпочтителен вариант, в соответствии с которым гильза выполнена прилегающей к обратной стороне отжимной плиты, а стопорное кольцо находится на конце гильзы, обращенном к камере отжима. Преимущества, обеспечиваемые изобретением, состоят в том, что стенка гильзы 5 может быть выполнена очень тонкой вследствие выполнения стопорного кольца из полосовой пружинной стали. Благодаря этому достигается экономия материала и затрат, Кроме того, достигаемое уменьшение габа10 ритов способствует удобству установки в конструкцию. Сравнительно большая ширина прилегания выступов для восприятия осевых усилий обеспечивает надежную их передачу. у 5 Другое преимущество состоит в том, что при расцеплении выступа, зацепляемого с вставной деталью, стопорное кольцо зафиксировано от поворота и выпадения, поскольку другие выступы стопорного кольца находятся в зацеплении с гильзой. Изго20 товление стопорного кольца из полосовой пружинной стали можно осуществлять штамповкой. На фиг.1 изображен продольный разрез крепления сливного элемента; на фиг.2 25 разрез А-А на фиг.1; на фиг.З - другой вариант выполнения стопорного кольца; на фиг.4 - другой вариант выполнения крепления, продольный разрез; на фиг.5 разрез Б-Б на фиг,4; на фиг.6 - разрез В-В 30 на фиг.4. Отжимные плиты 1 ограничивают камеру отжима 2. В камере отжима размещены несколько сливных элементов 3. На конце сливного 35 элемента 3 насажена вставная деталь 4, которая вводится в гильзу 5 отжимной плиты 1. Гильза 5 проходит в отверстие отжимной плиты 1 и прилегает фланцем б к наружной стороне отжимной плиты 1, Передний ко40 нец гильзы 5 проходит через отжимную плиту 1 и несет на себе стопорное кольцо 7, фиксирующее гильзу 5 в осевом направлении. Обратный конец гильзы 5 прилегает к торцовой стенке 8 пресса для фруктов, 45 которая устанавливается после размещения гильзы 5. Стопорное кольцо 7 выполнено из полосовой пружинной стали и имеет несколько выступов 9 и 10 на внутренней стороне 50 (Фиг-2). В показанном примере имеется два выступа 9 и один выступ 10. Направленные внутрь выступы 9 и 10 проходят через прорезь 11 в стенке гильзы 12, длина которой несколько больше, чем ширина выступов 9 55 и 10. Благодаря этому стопорное кольцо 7 фиксируется на гильзе 5 от поворота и фиксирует гильзу 5 от осевого смещения. Если выступы 9 не выходят за внутреннюю стенку гильзы 5, то выступ 10 проходит через стенку 12 гильзы в выемку 13, распложенную на 12799 наружной с тороне вс тавной д етали 4, а его длина несколько больше ширины выс тупа 10. Б лагодаря э тому вс тавная д еталь 4 или сливной элемент 3 зас топорены как от осевых перемещений, так и от поворота. В ыступ 10 образует конец с топорного кольца 7 и может припод ниматьс я над рас цепляю щей прорезью 14, также расположенной у конца с топорного кольца 7, благодаря чему освобожд аетс я вс тавная деталь 4 и можно 10 снять с ливной э лемент 3. Перед няя торцовая с торона вс тавной детали 4 имеет ск ос 15, упирающ ийся в высту п 10 при введении вс тавной д етали 4 в гильзу 5 и отодвигающий его с преод олением 15 пружинного ус илия с о с тороны с топорного кольца 7. Вс тавная деталь 4 вх одит в гильзу 5 до тех пор, пок а буртик 16 не упрется в торец гильзы 5. Пос ле э того вс тавную деталь 4 или сливной элемент 3 поворачива- 20 ют, пока выс туп 10 не западет в выемку 13, после чего вставная деталь 4 зафиксирована в гильзе 5. На фиг.З предс тавлен д ругой вариант выполнения с топорного кольца 7. Конец 25 стопорного кольца 7, на котором имеется выступ 10, с одержит скос 17, перекрытый скосом 18 другого конца с топорного кольца 7. При приподнимании выступа 10 скос 17 давит на скос 18, препятс твующий дальнейш ему отводу выс тупа 10 с повышенным с опротив- 30 лением и обус ловливающий повыш енное усилие удержания с топорного кольца 7. На фиг. 4-6 пок азан пример выполнения, в котором имеется д ополнительное стопорное кольцо 19. Это кольцо расположенное на гильзе 5, прилегает к вну тренней стороне отжимной плиты 1 и поэ тому служит для осевой фиксации гильзы 5. Три выступа 9, размещенные на вну тренней с тороне с топорного кольца 19, входят в прорезь 11 гильзы 5 и фиксиру ют положение с топорного кольца 19 на гильзе 5. На расс тоянии вдоль ос и от с топорного кольца 19 расположено стопорное кольцо 7, которое, как в варианте по фиг. 1, выполняет фу нк цию ос евой и радиальной фикс ации вс тавной д етали 4, но без осевой фикс ации гильзы 5. В других не показанных на чертежах вариантах выполнения изобретения стопорное кольцо 7 или 19 может, например, сочетаться со штыковым затвором, применяемым в известных решениях для крепления и фиксации сливных элементов в отжимной плите плодового пресса. При э том существует также возможнос ть использования винтового соединения вмес то ш текерного между отжимной ПЛИТОЙ 1 И ГИЛЬЗОЙ 5. Использование пред лагаемого крепления и фиксации не ограничивается с ливными э лементами в плодовых пресс ах. Их можно с успехом использовать во вс ех слу чаях, где необходимо блокировать от осевых и рад иальных перемещений вс тавную д еталь в гильзе и/или гильзу в плас тине. фиг.1 Упорядник Замовлення 4083 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне від омс тво України, 254655, ГСП, К иїв-53, Львівс ька пл., 8 Відкрите акціонерне товарис тв© " Патент", м. Ужгород, ву л.ГагарІиа, 101
