Кріплення ударно-обертального механізму з податчиком

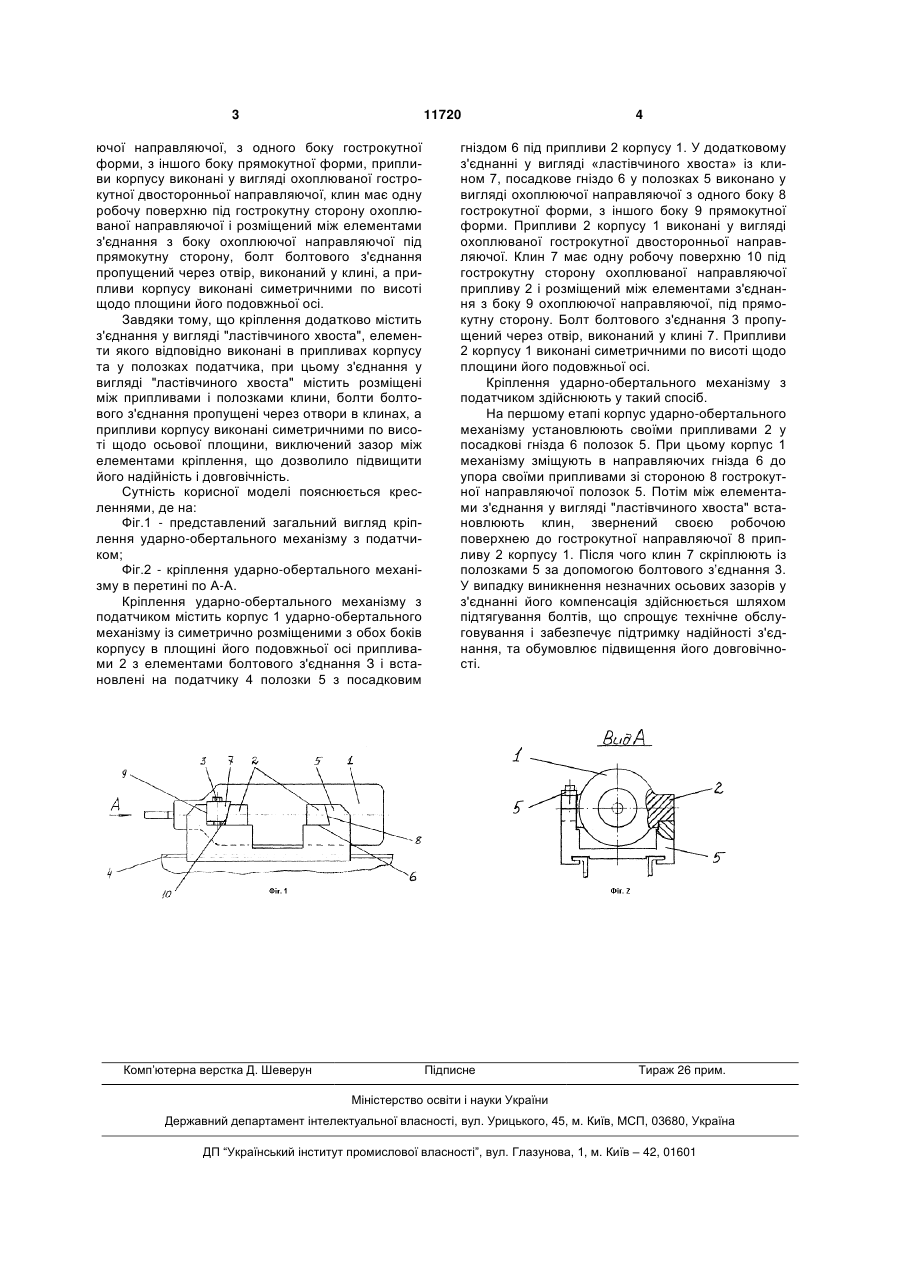

Кріплення ударно-обертального механізму з подавачем, що містить корпус ударнообертального механізму із симетрично розміщеними з обох боків корпусу в площині його подовжньої осі приливками, з елементами болтового з'єднання, і полозки з посадковим гніздом під приливки корпусу, яке відрізняється тим, що воно 3 11720 ючої направляючої, з одного боку гострокутної форми, з іншого боку прямокутної форми, припливи корпусу виконані у вигляді охоплюваної гострокутної двосторонньої направляючої, клин має одну робочу поверхню під гострокутну сторону охоплюваної направляючої і розміщений між елементами з'єднання з боку охоплюючої направляючої під прямокутну сторону, болт болтового з'єднання пропущений через отвір, виконаний у клині, а припливи корпусу виконані симетричними по висоті щодо площини його подовжньої осі. Завдяки тому, що кріплення додатково містить з'єднання у вигляді "ластівчиного хвоста", елементи якого відповідно виконані в припливах корпусу та у полозках податчика, при цьому з'єднання у вигляді "ластівчиного хвоста" містить розміщені між припливами і полозками клини, болти болтового з'єднання пропущені через отвори в клинах, а припливи корпусу виконані симетричними по висоті щодо осьової площини, виключений зазор між елементами кріплення, що дозволило підвищити його надійність і довговічність. Сутність корисної моделі пояснюється кресленнями, де на: Фіг.1 - представлений загальний вигляд кріплення ударно-обертального механізму з податчиком; Фіг.2 - кріплення ударно-обертального механізму в перетині по А-А. Кріплення ударно-обертального механізму з податчиком містить корпус 1 ударно-обертального механізму із симетрично розміщеними з обох боків корпусу в площині його подовжньої осі припливами 2 з елементами болтового з'єднання З і встановлені на податчику 4 полозки 5 з посадковим Комп’ютерна верстка Д. Шеверун 4 гніздом 6 під припливи 2 корпусу 1. У додатковому з'єднанні у вигляді «ластівчиного хвоста» із клином 7, посадкове гніздо 6 у полозках 5 виконано у вигляді охоплюючої направляючої з одного боку 8 гострокутної форми, з іншого боку 9 прямокутної форми. Припливи 2 корпусу 1 виконані у вигляді охоплюваної гострокутної двосторонньої направляючої. Клин 7 має одну робочу поверхню 10 під гострокутну сторону охоплюваної направляючої припливу 2 і розміщений між елементами з'єднання з боку 9 охоплюючої направляючої, під прямокутну сторону. Болт болтового з'єднання 3 пропущений через отвір, виконаний у клині 7. Припливи 2 корпусу 1 виконані симетричними по висоті щодо площини його подовжньої осі. Кріплення ударно-обертального механізму з податчиком здійснюють у такий спосіб. На першому етапі корпус ударно-обертального механізму установлюють своїми припливами 2 у посадкові гнізда 6 полозок 5. При цьому корпус 1 механізму зміщують в направляючих гнізда 6 до упора своїми припливами зі стороною 8 гострокутної направляючої полозок 5. Потім між елементами з'єднання у вигляді "ластівчиного хвоста" встановлюють клин, звернений своєю робочою поверхнею до гострокутної направляючої 8 припливу 2 корпусу 1. Після чого клин 7 скріплюють із полозками 5 за допомогою болтового з’єднання 3. У випадку виникнення незначних осьових зазорів у з'єднанні його компенсація здійснюється шляхом підтягування болтів, що спрощує технічне обслуговування і забезпечує підтримку надійності з'єднання, та обумовлює підвищення його довговічності. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
