П’єзоелектричний перетворювач механічних величин
Номер патенту: 11774
Опубліковано: 16.01.2006
Автори: Шарапова Олена Валеріївна, Мусієнко Максим Павлович, Шарапов Валерій Михайлович, Кісіль Тетяна Юріївна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід вихідного підсилювача та вхід і вихід додаткового підсилювача з'єднані з електродами, що розташовані на грані, перпендикулярній вектору поляризації, а вихід вихідного підсилювача з'єднаний з електродом, що розташований на грані, паралельній вектору поляризації, а інші електроди з'єднані з загальним проводом схеми, вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.
Текст

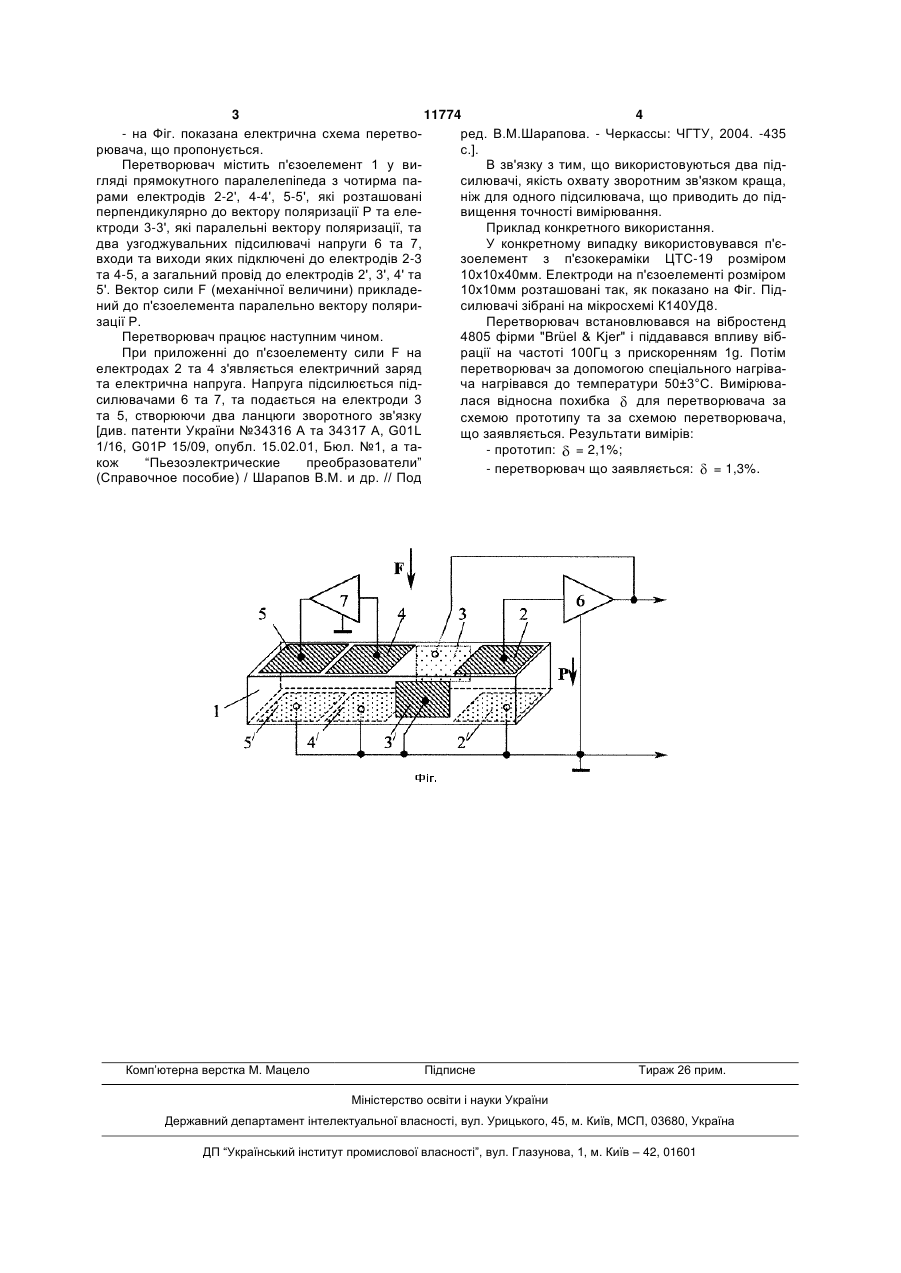

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 11774 4 - на Фіг. показана електрична схема перетворед. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. -435 рювача, що пропонується. с.]. Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються два підгляді прямокутного паралелепіпеда з чотирма пасилювачі, якість охвату зворотним зв'язком краща, рами електродів 2-2', 4-4', 5-5', які розташовані ніж для одного підсилювача, що приводить до підперпендикулярно до вектору поляризації Р та елевищення точності вимірювання. ктроди 3-3', які паралельні вектору поляризації, та Приклад конкретного використання. два узгоджувальних підсилювачі напруги 6 та 7, У конкретному випадку використовувався п'євходи та виходи яких підключені до електродів 2-3 зоелемент з п'єзокераміки ЦТС-19 розміром та 4-5, а загальний провід до електродів 2', 3', 4' та 10х10х40мм. Електроди на п'єзоелементі розміром 5'. Вектор сили F (механічної величини) прикладе10х10мм розташовані так, як показано на Фіг. Підний до п'єзоелемента паралельно вектору полярисилювачі зібрані на мікросхемі К140УД8. зації Р. Перетворювач встановлювався на вібростенд Перетворювач працює наступним чином. 4805 фірми "Brüel & Kjer" і піддавався впливу вібПри приложенні до п'єзоелементу сили F на рації на частоті 100Гц з прискоренням 1g. Потім електродах 2 та 4 з'являється електричний заряд перетворювач за допомогою спеціального нагрівата електрична напруга. Напруга підсилюється підча нагрівався до температури 50±3°С. Вимірювасилювачами 6 та 7, та подається на електроди 3 лася відносна похибка для перетворювача за та 5, створюючи два ланцюги зворотного зв'язку схемою прототипу та за схемою перетворювача, [див. патенти України №34316 А та 34317 A, G01L що заявляється. Результати вимірів: 1/16, G01Р 15/09, опубл. 15.02.01, Бюл. №1, а та- прототип: = 2,1%; кож “Пьезоэлектрические преобразователи” - перетворювач що заявляється: = 1,3%. (Справочное пособие) / Шарапов В.М. и др. // Под Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01L 1/16, H01L 41/08
Мітки: механічних, п'єзоелектричний, перетворювач, величин
Код посилання
<a href="https://ua.patents.su/2-11774-pehzoelektrichnijj-peretvoryuvach-mekhanichnikh-velichin.html" target="_blank" rel="follow" title="База патентів України">П’єзоелектричний перетворювач механічних величин</a>
