П’єзоелектричний перетворювач механічних величин
Номер патенту: 11776
Опубліковано: 16.01.2006
Автори: Куницька Лариса Георгіївна, Трембовецька Руслана Володимирівна, Шарапов Валерій Михайлович, Мусієнко Максим Павлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких підсилювач напруги, а другий - підсилювач заряду, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, причому по три електроди розташовані на гранях, які перпендикулярні до вектора поляризації Р, електроди, що розташовані на одній з граней п'єзоелемента, підключені до входу та виходу підсилювача напруги та входу підсилювача заряду, а електроди, що розташовані на протилежній грані п'єзоелемента, підключені до загального проводу схеми та виходу підсилювача заряду, а вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.
Текст

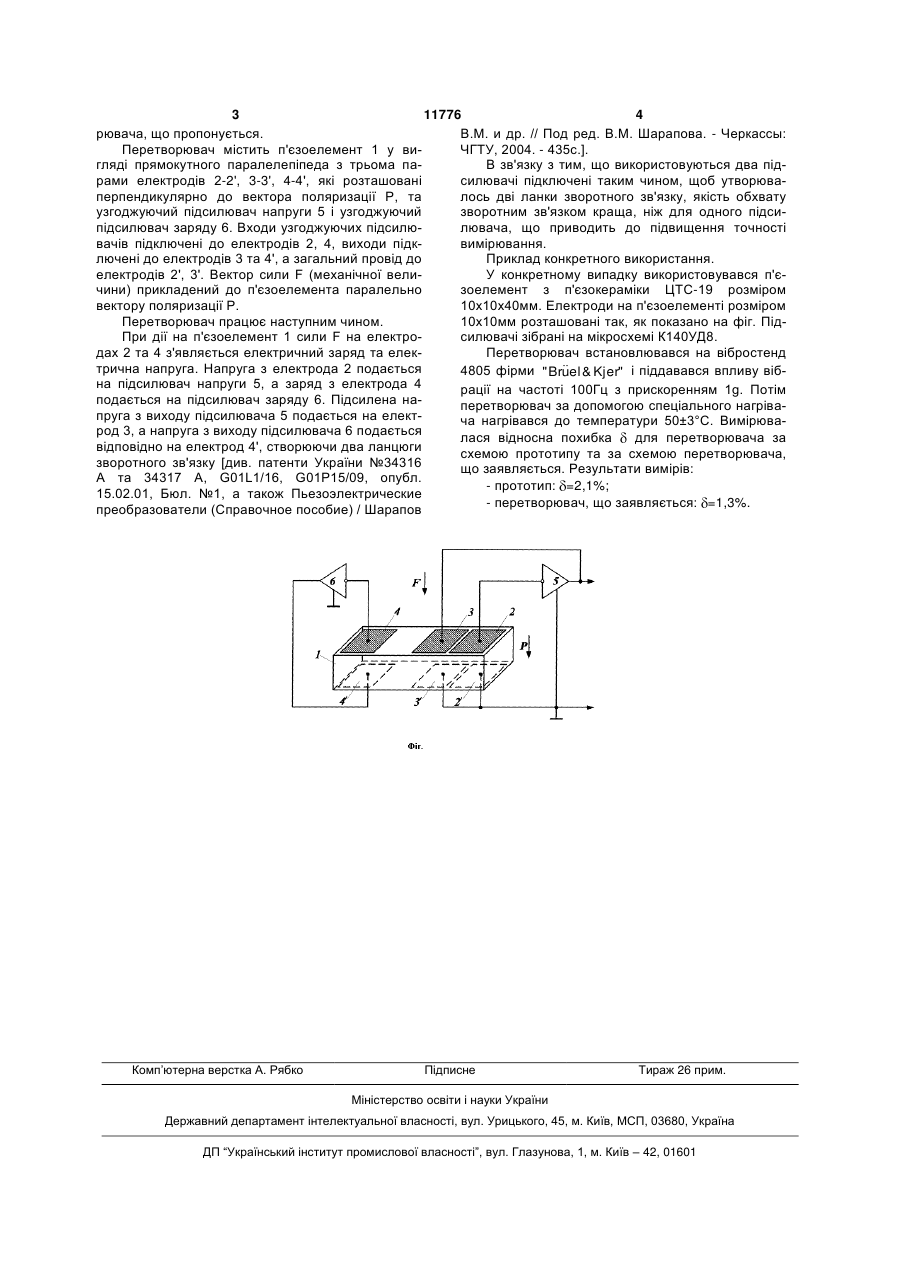

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких під 3 11776 4 рювача, що пропонується. В.М. и др. // Под ред. В.М. Шарапова. - Черкассы: Перетворювач містить п'єзоелемент 1 у виЧГТУ, 2004. - 435с.]. гляді прямокутного паралелепіпеда з трьома паВ зв'язку з тим, що використовуються два підрами електродів 2-2', 3-3', 4-4', які розташовані силювачі підключені таким чином, щоб утворюваперпендикулярно до вектора поляризації Р, та лось дві ланки зворотного зв'язку, якість обхвату узгоджуючий підсилювач напруги 5 і узгоджуючий зворотним зв'язком краща, ніж для одного підсипідсилювач заряду 6. Входи узгоджуючих підсилюлювача, що приводить до підвищення точності вачів підключені до електродів 2, 4, виходи підквимірювання. лючені до електродів 3 та 4', а загальний провід до Приклад конкретного використання. електродів 2', 3'. Вектор сили F (механічної велиУ конкретному випадку використовувався п'єчини) прикладений до п'єзоелемента паралельно зоелемент з п'єзокераміки ЦТС-19 розміром вектору поляризації Р. 10х10х40мм. Електроди на п'єзоелементі розміром Перетворювач працює наступним чином. 10х10мм розташовані так, як показано на фіг. ПідПри дії на п'єзоелемент 1 сили F на електросилювачі зібрані на мікросхемі К140УД8. дах 2 та 4 з'являється електричний заряд та елекПеретворювач встановлювався на вібростенд трична напруга. Напруга з електрода 2 подається 4805 фірми " Bruel & Kjer" і піддавався впливу вібна підсилювач напруги 5, а заряд з електрода 4 рації на частоті 100Гц з прискоренням 1g. Потім подається на підсилювач заряду 6. Підсилена наперетворювач за допомогою спеціального нагрівапруга з виходу підсилювача 5 подається на електча нагрівався до температури 50±3°С. Вимірюварод 3, а напруга з виходу підсилювача 6 подається лася відносна похибка для перетворювача за відповідно на електрод 4', створюючи два ланцюги схемою прототипу та за схемою перетворювача, зворотного зв'язку [див. патенти України №34316 що заявляється. Результати вимірів: А та 34317 А, G01L1/16, G01Р15/09, опубл. - прототип: =2,1%; 15.02.01, Бюл. №1, а також Пьезоэлектрические - перетворювач, що заявляється: =1,3%. преобразователи (Справочное пособие) / Шарапов Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kunytska Larysa Heorhiivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Куницкая Лариса Георгиевна
МПК / Мітки
МПК: G01L 1/16, H01L 41/08
Мітки: п'єзоелектричний, механічних, величин, перетворювач
