П’єзоелектричний перетворювач механічних величин
Номер патенту: 11777
Опубліковано: 16.01.2006
Автори: Шарапов Валерій Михайлович, Шарапова Олена Валеріївна, Мусієнко Максим Павлович, Кісіль Тетяна Юріївна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, причому електроди розташовані на гранях, що перпендикулярні вектору поляризації Р, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, входи та виходи цих підсилювачів з'єднані з електродами на одній грані п'єзоелемента, а електроди на протилежній грані з'єднані із загальним проводом схеми, а вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.
Текст

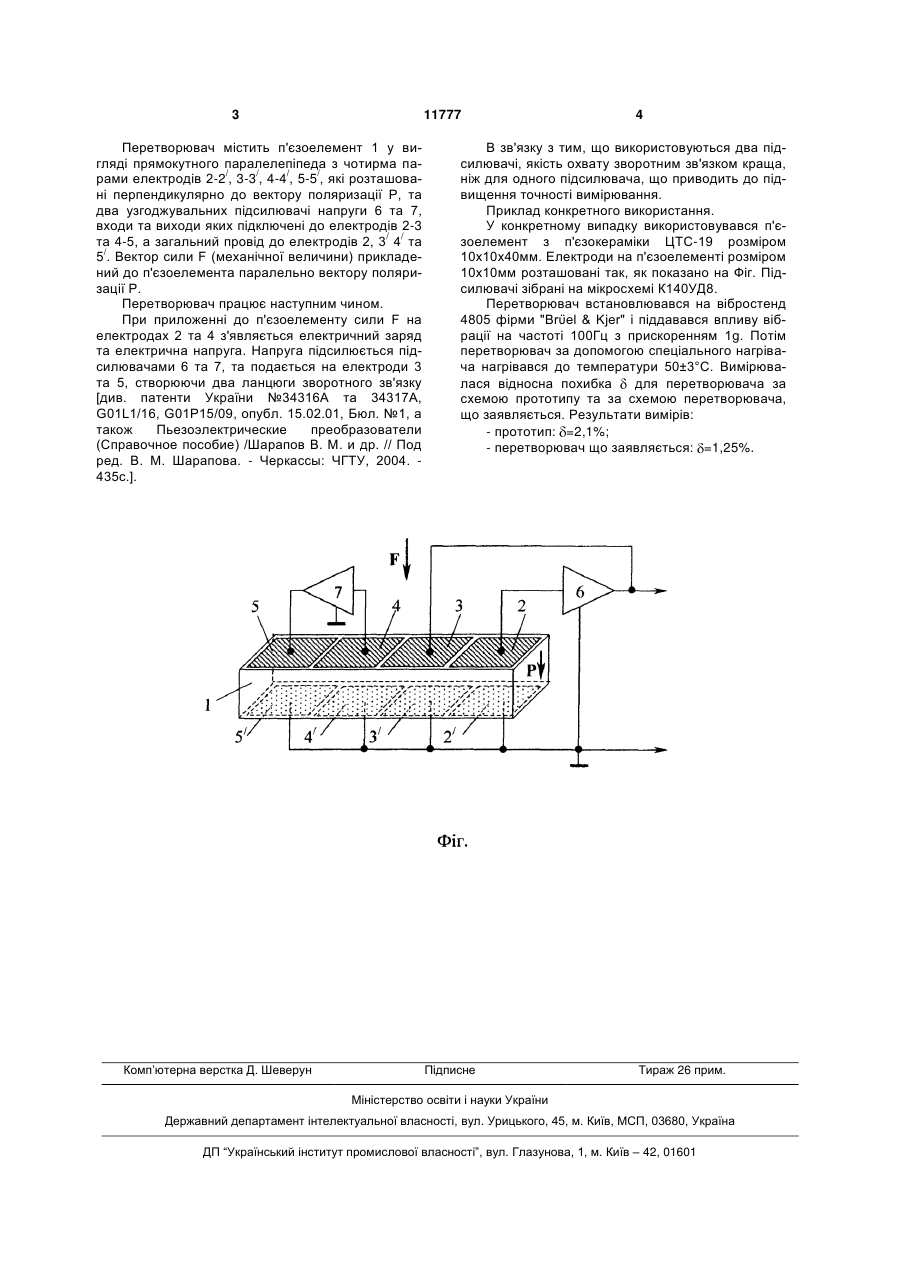

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами 3 11777 Перетворювач містить п'єзоелемент 1 у вигляді прямокутного паралелепіпеда з чотирма парами електродів 2-2/, 3-3/, 4-4/, 5-5/, які розташовані перпендикулярно до вектору поляризації Р, та два узгоджувальних підсилювачі напруги 6 та 7, входи та виходи яких підключені до електродів 2-3 та 4-5, а загальний провід до електродів 2, 3/ 4/ та 5/. Вектор сили F (механічної величини) прикладений до п'єзоелемента паралельно вектору поляризації Р. Перетворювач працює наступним чином. При приложенні до п'єзоелементу сили F на електродах 2 та 4 з'являється електричний заряд та електрична напруга. Напруга підсилюється підсилювачами 6 та 7, та подається на електроди 3 та 5, створюючи два ланцюги зворотного зв'язку [див. патенти України №34316А та 34317A, G01L1/16, G01Р15/09, опубл. 15.02.01, Бюл. №1, а також Пьезоэлектрические преобразователи (Справочное пособие) /Шарапов В. М. и др. // Под ред. В. М. Шарапова. - Черкассы: ЧГТУ, 2004. 435с.]. Комп’ютерна верстка Д. Шеверун 4 В зв'язку з тим, що використовуються два підсилювачі, якість охвату зворотним зв'язком краща, ніж для одного підсилювача, що приводить до підвищення точності вимірювання. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 розміром 10х10х40мм. Електроди на п'єзоелементі розміром 10х10мм розташовані так, як показано на Фіг. Підсилювачі зібрані на мікросхемі К140УД8. Перетворювач встановлювався на вібростенд 4805 фірми "Brϋel & Kjer" і піддавався впливу вібрації на частоті 100Гц з прискоренням 1g. Потім перетворювач за допомогою спеціального нагрівача нагрівався до температури 50±3°С. Вимірювалася відносна похибка для перетворювача за схемою прототипу та за схемою перетворювача, що заявляється. Результати вимірів: - прототип: =2,1%; - перетворювач що заявляється: =1,25%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
