Вказівник напруги

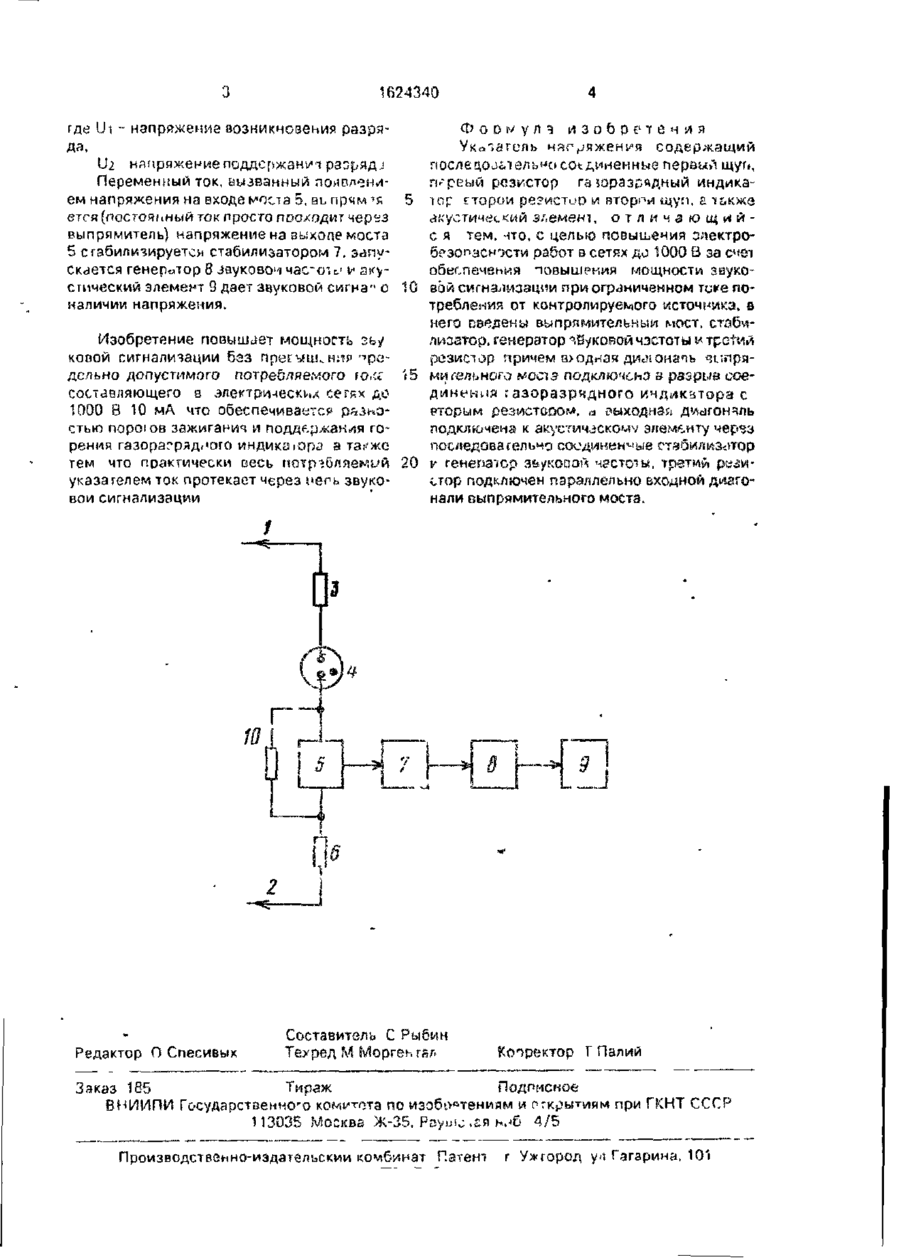

Изобретение относится к электроизмерительной технике и может быть использо вано для определения наличия или отсутствия напряжения на то ко про водящих элементах. Цель изобретения - повышение электробезопасности работ в сетях до 1000 В за счет обеспечения повышенной мощности звуковой сигнализации при ограниченном токе потребления (10 мА) от контролируемого источника. Указатель напряжения содержит щупы 1,2. резисторы 3,6, газоразрядный индикатор 4, акустический элемент 9. Введение выпрямительного моста 5, стабилизатора 7, генератора 8 звуковой частоты и резистора 10 обеспечивает повышение мощности звуковой сигнализации в несколько раз. 1 ил. Изобретение относится к электроизмерительной технике и может быть использовано для определения наличия или отсутствия напряжения на токоведущих элементах. Цель изобретения - повышение злектробезопасности в сетях до 1000 В за счет обеспечения повышенной мощности звукоаой сигнализации при ограниченном токе потребления от контролируемого источника. ной диагонали моста 5 включен третий резистор 10. Указатель напряжения работает следующим образом. При отсутствии напряжения на проверяемых токопроводящмх эпемен-зх указатель напряжения не дает сигнала, так как ом питается непосредственно от проверяемого напряжения. При наличии напряжения на токопроводящи)( элементах оно подается через щупы 1, 2, токоограничивающие резисторы 3, 6, высокоомный резистор 10 и параллельно включенный выпрямительный мост 5 на газоразрядный индикатор 4, Если напряжение достигает порога зажигания газоразрядного индикатора 4, то он зажигается и сигнализирует о наличии напряжения световым сигналом. Так кау газоразрядный индикатор 4 имеет S-обрззную вольт-амперную характеристику, то на входе моста 5 появляется напряжение U i - U 2 > 10В. На чертеже представлена функциональная схема устройства. Указатель содержит контактные щупы 1 и 2, между которыми подключены последовательно соединенные первый резистор 3, газоразрядный индикатор 4, выпрямительный мост 5 и пторой резистор б Выходная диагональ моста 5 соединена через последовательно включенные стабилизатор 7 и генератор 8 звуковой частоты с входом акустического элемента 9. Параллельно дход > *•*»£одная диснонапь чипрядельно допустимого потребляемого fo.ee (5 мигального &осчз подключена з рззрив соесоставляющего в электрических сетях до динения газоразрядного ичдиквтора с 1000 В 10 мА что обеспечивается разноВТОРЫМ реЗМСТСООМ, РЬІХОДНЗїі Д'Л^ГОНЧПЬ стью пороюв зажиганич и поддержания гоподключена к акустическому элементу чер^э рения газорагрлд.юго индикаюр-з а та?'же последовательно соединенные стзоилиз^тор тем что практически весь потребляемой 20 v генепаюр зь/копой частоты, третий резиуказателем ток протекает через пегь звукостор подключен параллельно входной диаговой сигнализации нали выпрямительного моста. а J Редактор О Спесивых Составитель С Рыбин Тєуред М Моргеьгвл Корректор Г Палий Заказ 165 Тираж Подписное ВНИИПИ Государственного комитета по изобі>лтениям и открытиям при ГКНТ СССР 113035 Москве Ж-35, Рауии.гяьнб 4/5 Производственно-издательский комбинат Патент г Ужгород у і Гагарина. 101
