Привід велосипеда

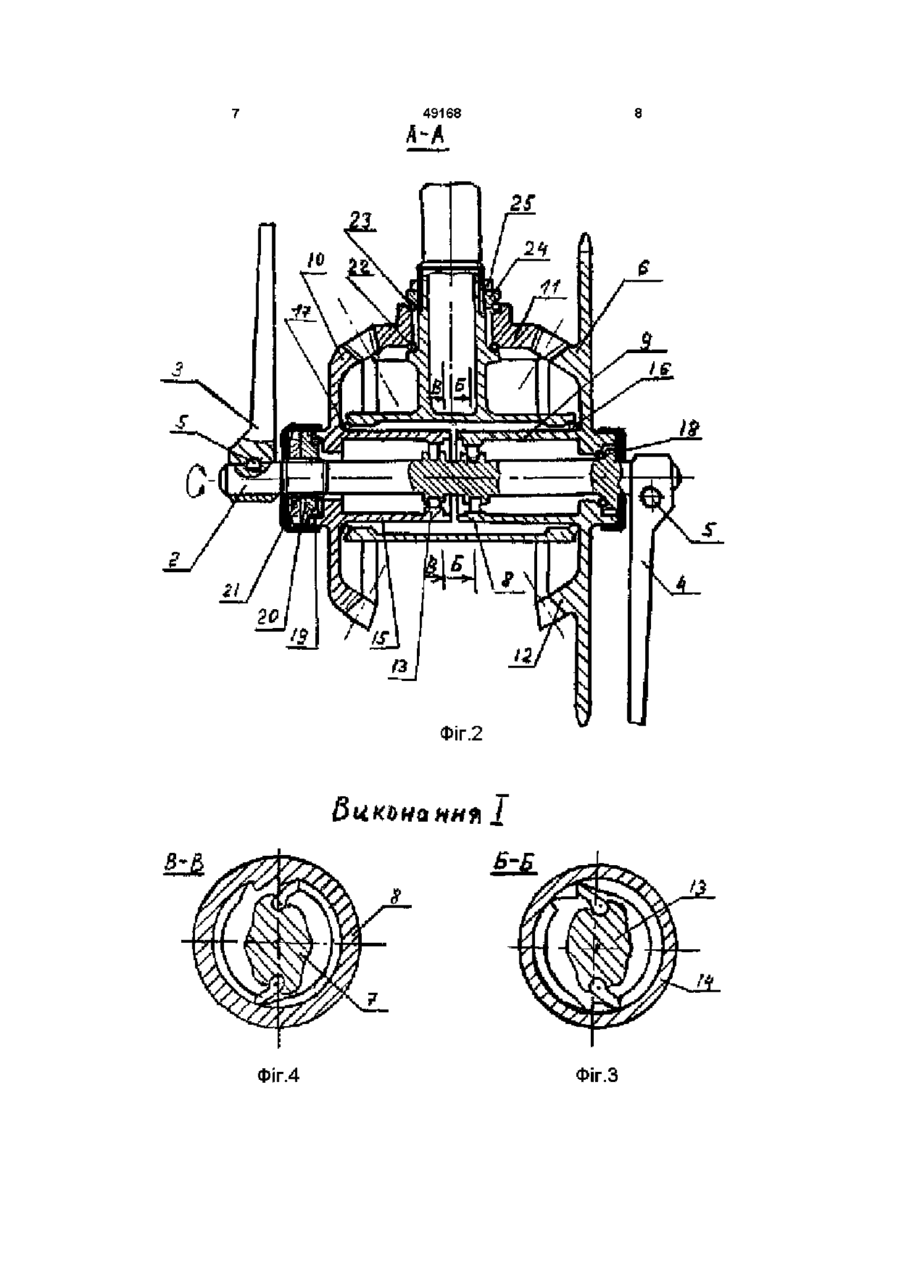

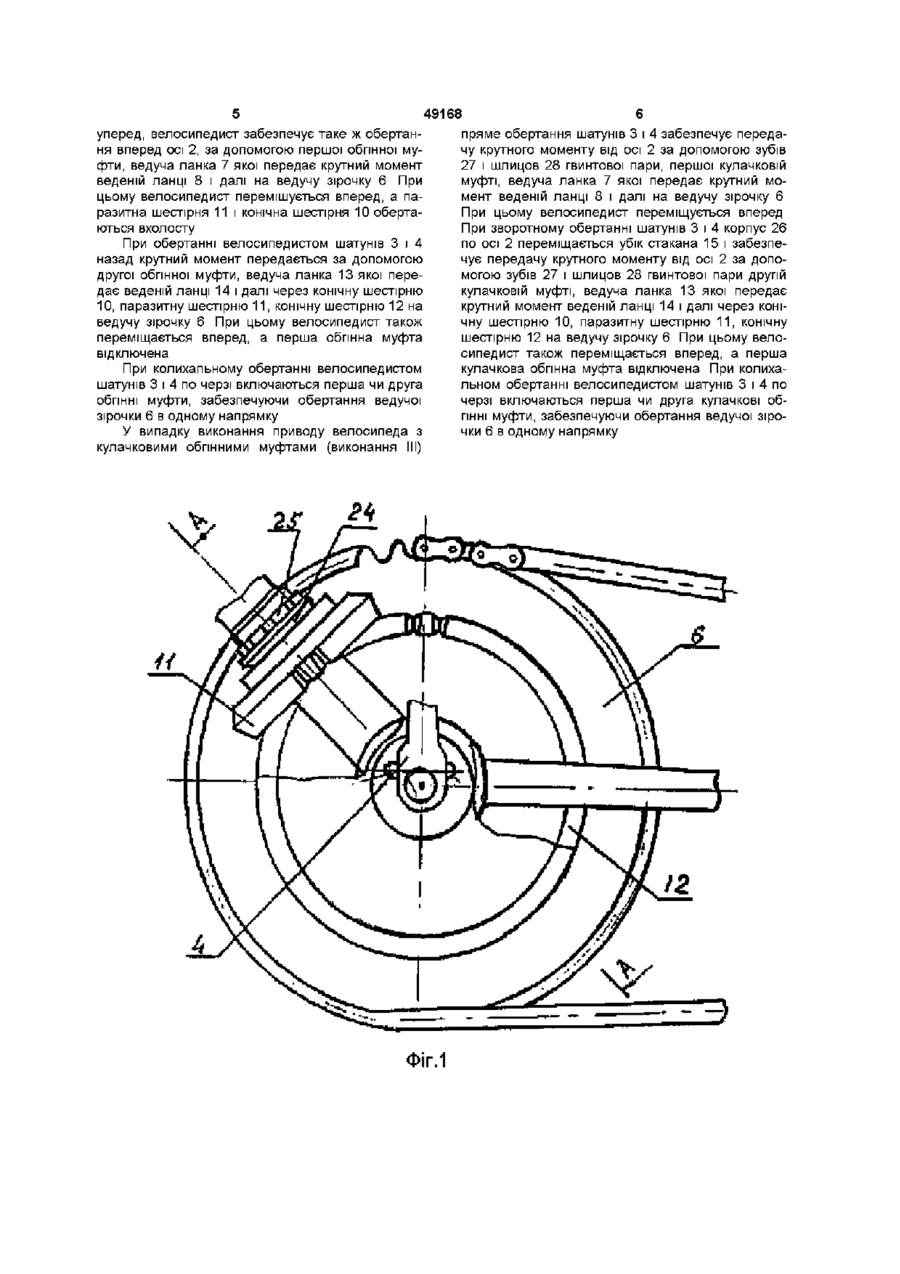

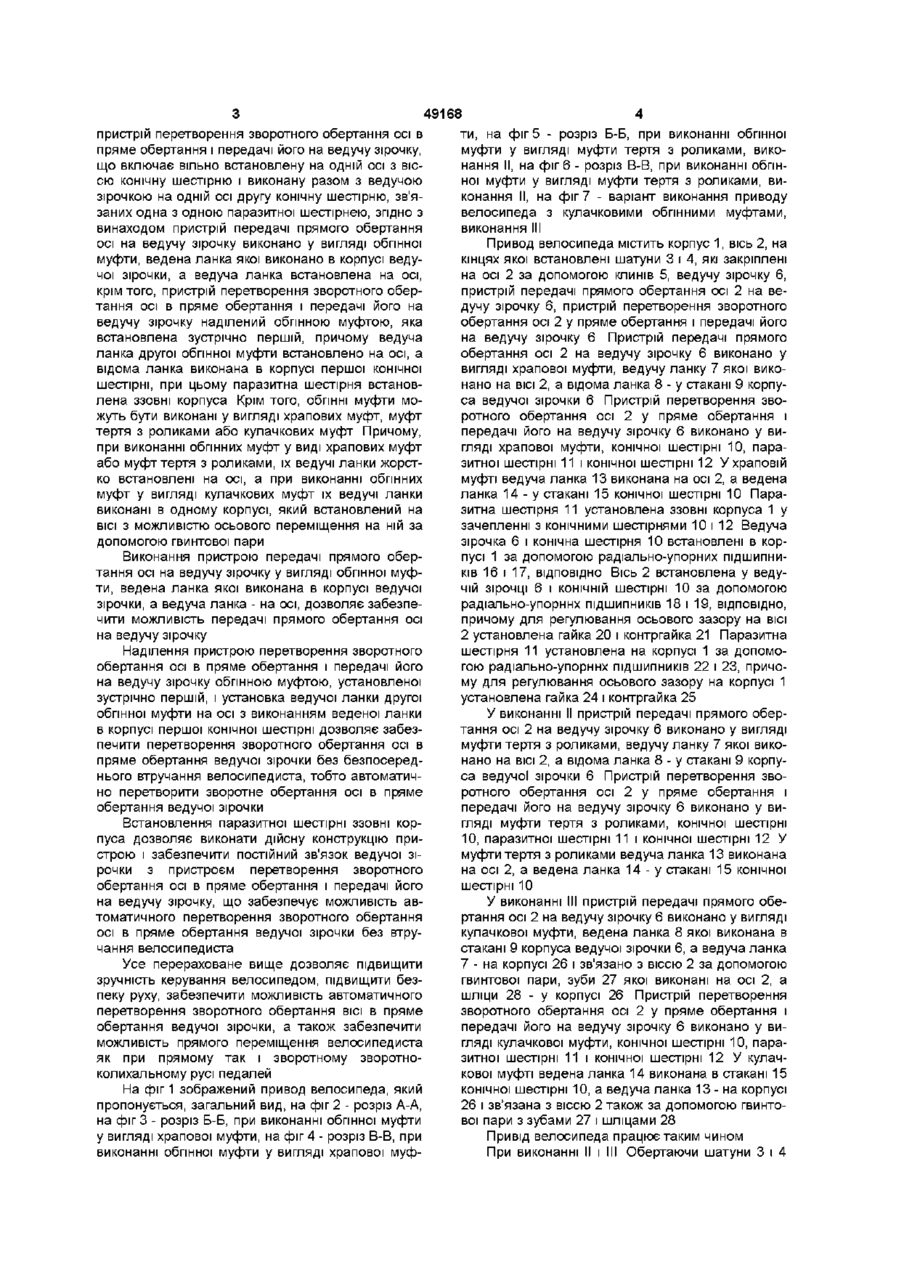

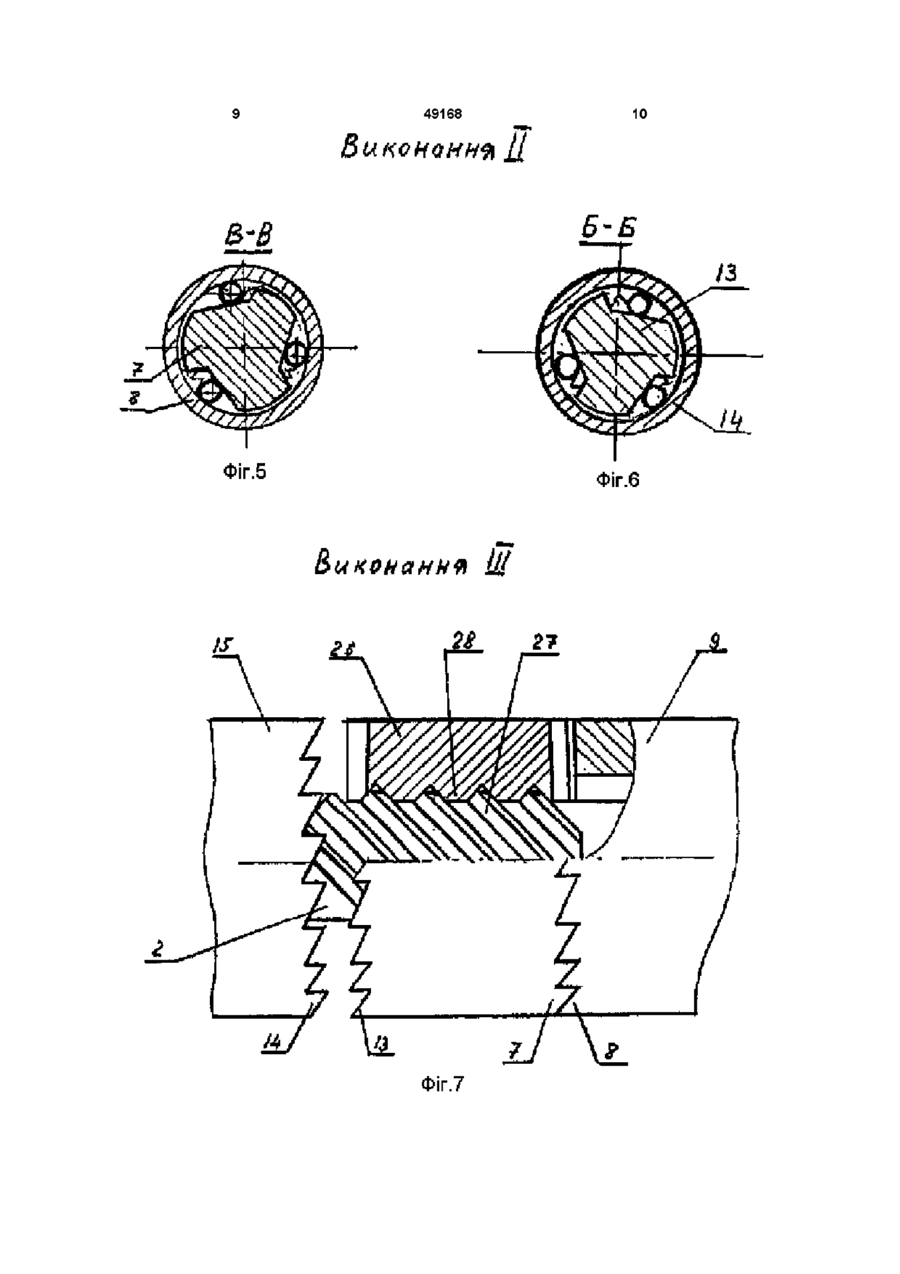

1 Привід велосипеда, що містить корпус, вісь, закріплені на ній з різних боків шатуни, ведучу зірочку, яка встановлена на одній осі з віссю, пристрій передачі прямого обертання осі на ведучу зірочку, пристрій перетворення зворотного обертання осі в пряме обертання і передачі його на ведучу зірочку, що включає вільно встановлену на одній осі з віссю конічну шестірню і виконану разом з ведучою зірочкою на одній осі другу конічну шестірню, зв'язані одна з одною паразитною шестірнею, який відрізняється тим, що пристрій передачі прямого обертання осі на ведучу зірочку виконано у вигляді обгінної муфти, ведена ланка якої виконана в корпусі ведучої зірочки, а ведуча ланка встановлена на осі, крім Винахід стосується транспортних засобів, зокрема, велосипедів, і може бути використаний у веловиробництві Відомий привід велосипеда, що містить корпус, вісь, закріплені на ній з різних боків шатуни, ведучу зірочку, установлену на одній осі з віссю, пристрій передачі прямого обертання осі на ведучу зірочку, що включає закріплену на осі зубцювату муфту зі шліцами і ВІДПОВІДНІ їм шліци, які виконані в корпусі ведучої зірочки, і пристрій перетворення зворотного обертання осі в пряме обертання і передачі його на ведучу зірочку, що включає вільно встановлену на одній осі з віссю конічну шестірню і виконану спільно з ведучою зірочкою на одній осі з віссю другу конічну шестірню, зв'язані одна з одною паразитною шестірнею, і закріплену на осі зубцювату муфту зі шліцами і ВІДПОВІДНІ їм шліци, виконані в корпусі першої конічної шестірні (див А с СРСР № 1444232, МПК В62М11/14, 1988) Однак у цьому механізмі не забезпечується можливість автоматичного перетворення зворот того, пристрій перетворення зворотного обертання осі в пряме обертання і передачі його на ведучу зірочку обладнаний обгінною муфтою, яка встановлена зустрічно першій, причому ведуча ланка другої обгінної муфти встановлена на осі, а ведена ланка виконана в корпусі першої конічної шестірні, при цьому паразитна шестірня встановлена ззовні корпусу 2 Привід велосипеда за п 1, який відрізняється тим, що обгінні муфти виконані у вигляді храпових муфт, а їх ведучі ланки жорстко встановлені на осі 3 Привід велосипеда за п 1, який відрізняється тим, що обгінні муфти виконані у вигляді муфт тертя з роликами, а їх ведучі ланки жорстко встановлені на осі 4 Привід велосипеда за п 1, який відрізняється тим, що обгінні муфти виконані у вигляді кулачкових муфт, причому ведучі ланки обох муфт виконані в одному корпусі, який встановлений на осі з можливістю осьового переміщення на ній за допомогою гвинтової пари ного обертання осі в пряме обертання ведучої зірочки Переключення вимагає безпосереднього впливу велосипедиста на вісь для її осьового переміщення, що в умовах руху на дорозі відволікає його увагу і негативно виливає на безпеку руху Крім того, не забезпечується можливість прямого переміщення велосипедиста при зворотноколихальному русі педалей Задачею дійсного винаходу є удосконалення приводу велосипеда шляхом зміни конструкції пристрою передачі прямого обертання осі на ведучу зірочку і пристрою перетворення зворотного обертання осі в пряме обертання і передачі його на ведучу зірочку, що дозволяє автоматично забезпечити можливість кінематичного зв'язку в заданому напрямку ведучої зірочки з віссю при прямому і зворотному обертанні останньої Зазначена задача вирішується тим, що в приводі велосипеда , що містить корпус, вісь, закріплені на ній з різних боків шатуни, ведучу зірочку, яка встановлена на одній осі з віссю, пристрій передачі прямого обертання осі на ведучу зірочку, 00 (О 49168 пристрій перетворення зворотного обертання осі в ти, на фіг 5 - розріз Б-Б, при виконанні обгінної пряме обертання і передачі його на ведучу зірочку, муфти у вигляді муфти тертя з роликами, викощо включає вільно встановлену на одній осі з віснання II, на фіг 6 - розріз В-В, при виконанні обгінсю конічну шестірню і виконану разом з ведучою ної муфти у вигляді муфти тертя з роликами, визірочкою на одній осі другу конічну шестірню, зв'яконання II, на фіг 7 - варіант виконання приводу заних одна з одною паразитної шестірнею, згідно з велосипеда з кулачковими обгінними муфтами, винаходом пристрій передачі прямого обертання виконання III осі на ведучу зірочку виконано у вигляді обгінної Привод велосипеда містить корпус 1, вісь 2, на муфти, ведена ланка якої виконано в корпусі ведукінцях якої встановлені шатуни 3 і 4, які закріплені чої зірочки, а ведуча ланка встановлена на осі, на осі 2 за допомогою клинів 5, ведучу зірочку 6, крім того, пристрій перетворення зворотного оберпристрій передачі прямого обертання осі 2 на ветання осі в пряме обертання і передачі його на дучу зірочку 6, пристрій перетворення зворотного ведучу зірочку наділений обгінною муфтою, яка обертання осі 2 у пряме обертання і передачі його встановлена зустрічно першій, причому ведуча на ведучу зірочку 6 Пристрій передачі прямого ланка другої обгінної муфти встановлено на осі, а обертання осі 2 на ведучу зірочку 6 виконано у відома ланка виконана в корпусі першої конічної вигляді храпової муфти, ведучу ланку 7 якої викошестірні, при цьому паразитна шестірня встановнано на ВІСІ 2, а відома ланка 8 - у стакані 9 корпулена ззовні корпуса Крім того, обгінні муфти моса ведучої зірочки 6 Пристрій перетворення звожуть бути виконані у вигляді храпових муфт, муфт ротного обертання осі 2 у пряме обертання і тертя з роликами або кулачкових муфт Причому, передачі його на ведучу зірочку 6 виконано у випри виконанні обгінних муфт у виді храпових муфт гляді храпової муфти, конічної шестірні 10, параабо муфт тертя з роликами, їх ведучі ланки жорстзитної шестірні 11 і конічної шестірні 12 Ухраповій ко встановлені на осі, а при виконанні обгінних муфті ведуча ланка 13 виконана на осі 2, а ведена муфт у вигляді кулачкових муфт їх ведучі ланки ланка 1 4 - у стакані 15 конічної шестірні 10 Паравиконані в одному корпусі, який встановлений на зитна шестірня 11 установлена ззовні корпуса 1 у ВІСІ з можливістю осьового переміщення на ній за зачепленні з конічними шестірнями 10 і 12 Ведуча допомогою гвинтової пари зірочка 6 і конічна шестірня 10 встановлені в корпусі 1 за допомогою радіально-упорних ПІДШИПНИВиконання пристрою передачі прямого оберКІВ 16 і 17, ВІДПОВІДНО Вісь 2 встановлена у ведутання осі на ведучу зірочку у вигляді обгінної муфчій зірочці 6 і КОНІЧНІЙ шестірні 10 за допомогою ти, ведена ланка якої виконана в корпусі ведучої радіально-упорннх ПІДШИПНИКІВ 18 і 19, ВІДПОВІДНО, зірочки, а ведуча ланка - на осі, дозволяє забезпепричому для регулювання осьового зазору на ВІСІ чити можливість передачі прямого обертання осі 2 установлена гайка 20 і контргайка 21 Паразитна на ведучу зірочку шестірня 11 установлена на корпусі 1 за допомоНаділення пристрою перетворення зворотного гою радіально-упорннх ПІДШИПНИКІВ 22 і 23, причообертання осі в пряме обертання і передачі його му для регулювання осьового зазору на корпусі 1 на ведучу зірочку обгінною муфтою, установленої установлена гайка 24 і контргайка 25 зустрічно першій, і установка ведучої ланки другої обгінної муфти на осі з виконанням веденої ланки У виконанні II пристрій передачі прямого оберв корпусі першої конічної шестірні дозволяє забезтання осі 2 на ведучу зірочку 6 виконано у вигляді печити перетворення зворотного обертання осі в муфти тертя з роликами, ведучу ланку 7 якої викопряме обертання ведучої зірочки без безпосереднано на ВІСІ 2, а відома ланка 8 - у стакані 9 корпунього втручання велосипедиста, тобто автоматичса ведучої зірочки 6 Пристрій перетворення звоно перетворити зворотне обертання осі в пряме ротного обертання осі 2 у пряме обертання і обертання ведучої зірочки передачі його на ведучу зірочку 6 виконано у вигляді муфти тертя з роликами, конічної шестірні Встановлення паразитної шестірні ззовні кор10, паразитної шестірні 11 і конічної шестірні 12 У пуса дозволяє виконати дійсну конструкцію примуфти тертя з роликами ведуча ланка 13 виконана строю і забезпечити постійний зв'язок ведучої зіна осі 2, а ведена ланка 1 4 - у стакані 15 конічної рочки з пристроєм перетворення зворотного шестірні 10 обертання осі в пряме обертання і передачі його на ведучу зірочку, що забезпечує можливість авУ виконанні III пристрій передачі прямого обетоматичного перетворення зворотного обертання ртання осі 2 на ведучу зірочку 6 виконано у вигляді осі в пряме обертання ведучої зірочки без втрукулачкової муфти, ведена ланка 8 якої виконана в чання велосипедиста стакані 9 корпуса ведучої зірочки 6, а ведуча ланка 7 - на корпусі 26 і зв'язано з віссю 2 за допомогою Усе перераховане вище дозволяє підвищити гвинтової пари, зуби 27 якої виконані на осі 2, а зручність керування велосипедом, підвищити безшліци 28 - у корпусі 26 Пристрій перетворення пеку руху, забезпечити можливість автоматичного зворотного обертання осі 2 у пряме обертання і перетворення зворотного обертання ВІСІ в пряме передачі його на ведучу зірочку 6 виконано у виобертання ведучої зірочки, а також забезпечити гляді кулачкової муфти, конічної шестірні 10, параможливість прямого переміщення велосипедиста зитної шестірні 11 і конічної шестірні 12 У кулачяк при прямому так і зворотному зворотнокової муфті ведена ланка 14 виконана в стакані 15 колихальному русі педалей конічної шестірні 10, а ведуча ланка 13 - на корпусі На фіг 1 зображений привод велосипеда, який 26 і зв'язана з віссю 2 також за допомогою гвинтопропонується, загальний вид, на фіг 2 - розріз А-А, вої пари з зубами 27 і шліцами 28 на фіг 3 - розріз Б-Б, при виконанні обгінної муфти у вигляді храпової муфти, на фіг 4 - розріз В-В, при Привід велосипеда працює таким чином виконанні обгінної муфти у вигляді храпової муфПри виконанні II і III Обертаючи шатуни 3 і 4 уперед, велосипедист забезпечує таке ж обертання вперед осі 2, за допомогою першої обгінної муфти, ведуча ланка 7 якої передає крутний момент веденій ланці 8 і далі на ведучу зірочку 6 При цьому велосипедист перемішується вперед, а паразитна шестірня 11 і конічна шестірня 10 обертаються вхолосту При обертанні велосипедистом шатунів 3 і 4 назад крутний момент передається за допомогою другої обгінної муфти, ведуча ланка 13 якої передає веденій ланці 14 і далі через конічну шестірню 10, паразитну шестірню 11, конічну шестірню 12 на ведучу зірочку 6 При цьому велосипедист також переміщається вперед, а перша обгінна муфта відключена При колихапьному обертанні велосипедистом шатунів 3 і 4 по черзі включаються перша чи друга обгінні муфти, забезпечуючи обертання ведучої зірочки 6 в одному напрямку У випадку виконання приводу велосипеда з кулачковими обгінними муфтами (виконання III) 49168 пряме обертання шатунів 3 і 4 забезпечує передачу крутного моменту від осі 2 за допомогою зубів 27 і шлицов 28 гвинтової пари, першої кулачковій муфті, ведуча ланка 7 якої передає крутний момент веденій ланці 8 і далі на ведучу зірочку 6 При цьому велосипедист переміщується вперед При зворотному обертанні шатунів 3 і 4 корпус 26 по осі 2 переміщається убік стакана 15 і забезпечує передачу крутного моменту від осі 2 за допомогою зубів 27 і шлицов 28 гвинтової пари другій кулачковій муфті, ведуча ланка 13 якої передає крутний момент веденій ланці 14 і далі через конічну шестірню 10, паразитну шестірню 11, конічну шестірню 12 на ведучу зірочку 6 При цьому велосипедист також переміщається вперед, а перша кулачкова обгінна муфта відключена При колихальном обертанні велосипедистом шатунів 3 і 4 по черзі включаються перша чи друга кулачкові обгінні муфти, забезпечуючи обертання ведучої зірочки 6 в одному напрямку ФІГ.1 49168 Л-А Фіг.2 Фіг.4 Фіг.З 49168 10 Виконання Б-Б /З Фіг.5 Фіг.6 ш 11 49168 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 12
