Логічний елемент “і”
Номер патенту: 12041
Опубліковано: 16.01.2006
Автори: Войцеховська Олена Олександрівна, Кичак Василь Мартинович
Формула / Реферат
Логічний елемент "І", який містить три МДН-транзистори, витік першого МДН-транзистора з'єднаний зі стоком другого МДН-транзистора, витік якого з'єднаний зі стоком третього МДН-транзистора, який відрізняється тим, що у нього введено четвертий та п'ятий МДН-транзистори, стік і заслін четвертого МДН-транзистора з'єднані зі стоком і заслоном першого МДН-транзистора, витік четвертого МДН-транзистора з'єднаний зі стоком п'ятого МДН-транзистора, заслін якого з'єднаний з витоком першого МДН-транзистора і стоком другого МДН-транзистора.
Текст

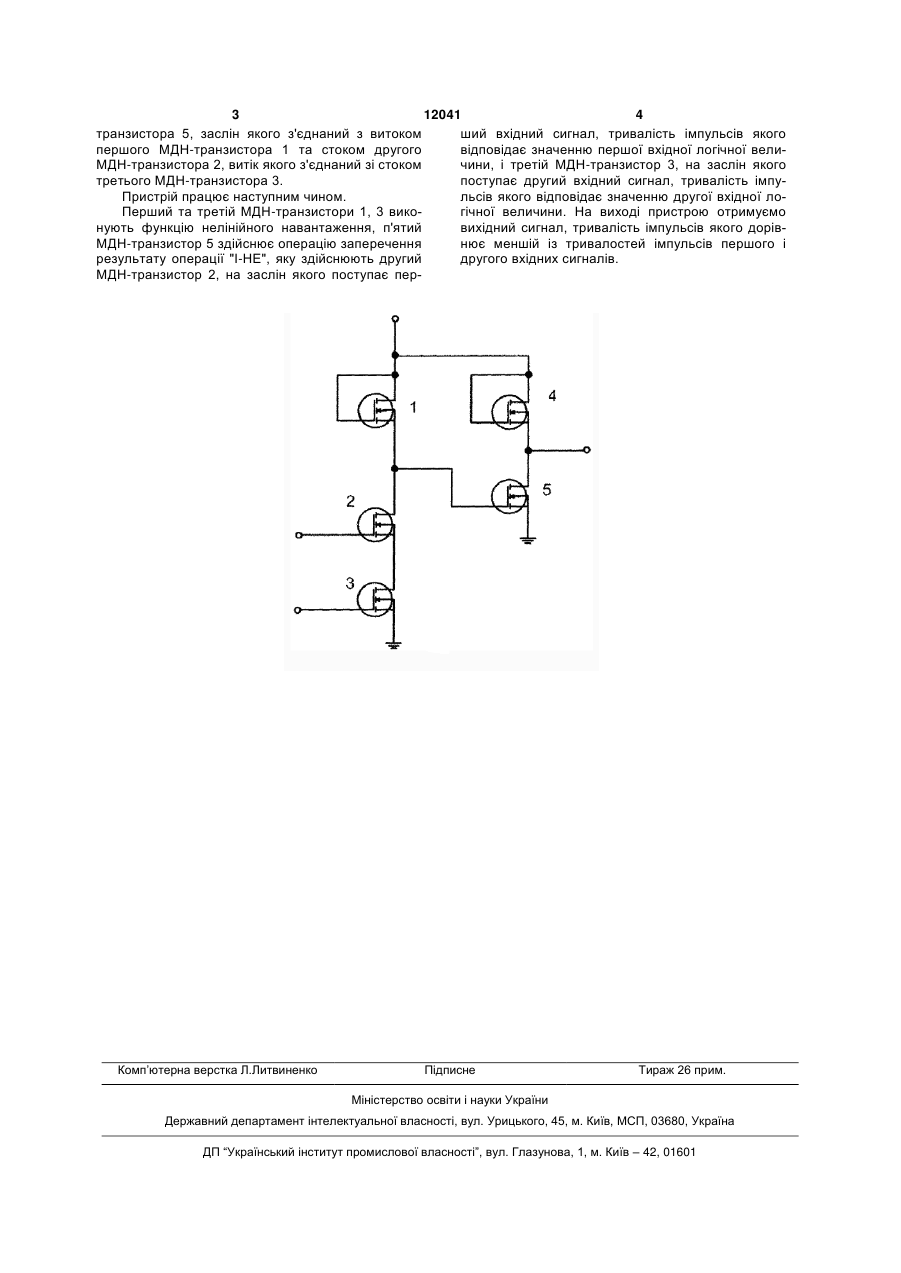

Логічний елемент "І", який містить три МДНтранзистори, витік першого МДН-транзистора з'єд 3 12041 4 транзистора 5, заслін якого з'єднаний з витоком ший вхідний сигнал, тривалість імпульсів якого першого МДН-транзистора 1 та стоком другого відповідає значенню першої вхідної логічної велиМДН-транзистора 2, витік якого з'єднаний зі стоком чини, і третій МДН-транзистор 3, на заслін якого третього МДН-транзистора 3. поступає другий вхідний сигнал, тривалість імпуПристрій працює наступним чином. льсів якого відповідає значенню другої вхідної лоПерший та третій МДН-транзистори 1, 3 викогічної величини. На виході пристрою отримуємо нують функцію нелінійного навантаження, п'ятий вихідний сигнал, тривалість імпульсів якого дорівМДН-транзистор 5 здійснює операцію заперечення нює меншій із тривалостей імпульсів першого і результату операції "I-НЕ", яку здійснюють другий другого вхідних сигналів. МДН-транзистор 2, на заслін якого поступає пер Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійською"and" logic element
Автори англійськоюKychak Vasyl Martynovych
Назва патенту російськоюЛогический элемент "и"
Автори російськоюКичак Василий Мартынович
МПК / Мітки
МПК: H03K 19/20
Код посилання
