Гіраторний вимірювальний перетворювач

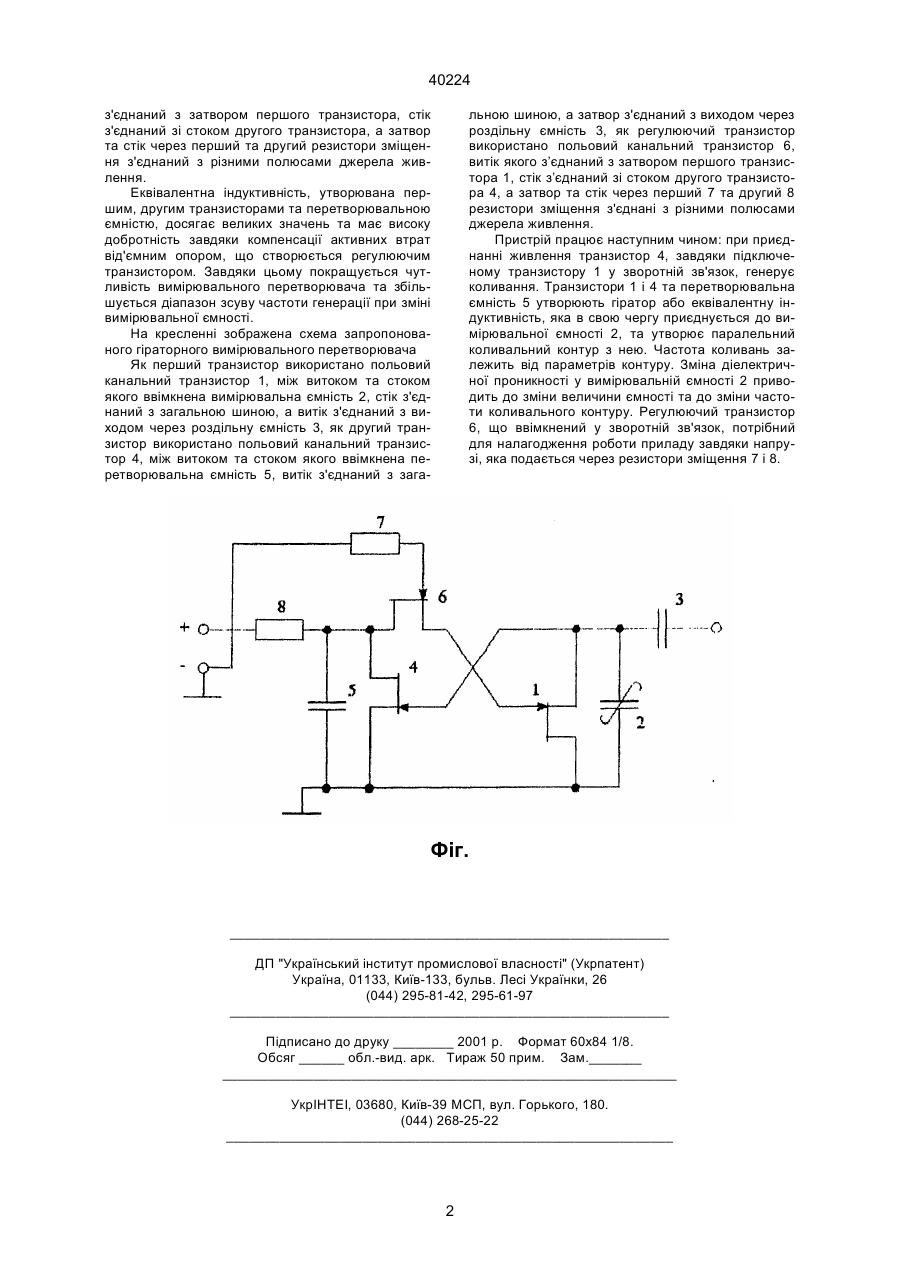

Гіраторний вимірювальний перетворювач, який містить перший та другий транзистори і вимірювальну ємність, який відрізняється тим, що в нього введені регулюючий транзистор з двома резисторами зміщення та перетворювальна і роздільна ємності, причому як перший транзистор 40224 з'єднаний з затвором першого транзистора, стік з'єднаний зі стоком другого транзистора, а затвор та стік через перший та другий резистори зміщення з'єднаний з різними полюсами джерела живлення. Еквівалентна індуктивність, утворювана першим, другим транзисторами та перетворювальною ємністю, досягає великих значень та має високу добротність завдяки компенсації активних втрат від'ємним опором, що створюється регулюючим транзистором. Завдяки цьому покращується чутливість вимірювального перетворювача та збільшується діапазон зсуву частоти генерації при зміні вимірювальної ємності. На кресленні зображена схема запропонованого гіраторного вимірювального перетворювача Як перший транзистор використано польовий канальний транзистор 1, між витоком та стоком якого ввімкнена вимірювальна ємність 2, стік з'єднаний з загальною шиною, а витік з'єднаний з виходом через роздільну ємність 3, як другий транзистор використано польовий канальний транзистор 4, між витоком та стоком якого ввімкнена перетворювальна ємність 5, витік з'єднаний з зага льною шиною, а затвор з'єднаний з виходом через роздільну ємність 3, як регулюючий транзистор використано польовий канальний транзистор 6, витік якого з’єднаний з затвором першого транзистора 1, стік з’єднаний зі стоком другого транзистора 4, а затвор та стік через перший 7 та другий 8 резистори зміщення з'єднані з різними полюсами джерела живлення. Пристрій працює наступним чином: при приєднанні живлення транзистор 4, завдяки підключеному транзистору 1 у зворотній зв'язок, генерує коливання. Транзистори 1 і 4 та перетворювальна ємність 5 утворюють гіратор або еквівалентну індуктивність, яка в свою чергу приєднується до вимірювальної ємності 2, та утворює паралельний коливальний контур з нею. Частота коливань залежить від параметрів контуру. Зміна діелектричної проникності у вимірювальній ємності 2 приводить до зміни величини ємності та до зміни частоти коливального контуру. Регулюючий транзистор 6, що ввімкнений у зворотній зв'язок, потрібний для налагодження роботи приладу завдяки напрузі, яка подається через резистори зміщення 7 і 8. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
