В’яжуче

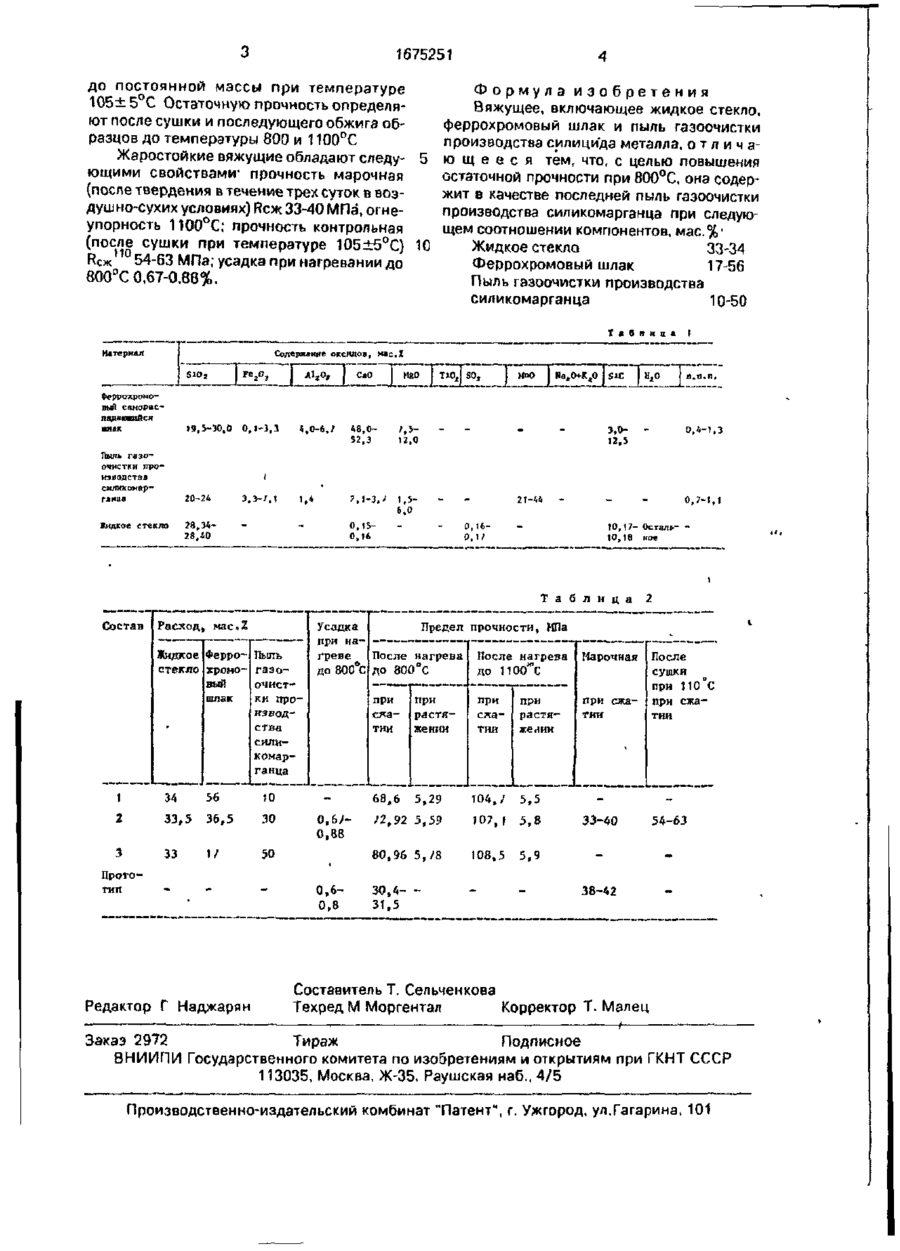

Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении шлакощелочных вяжущих и жаростойких растворов и бетонов на их основе. Целью изобретения является повышение остаточной прочности при 800°С. Вяжущее содержит, мае % жидкое стекло 33-34, феррохромовый шлак 17-56 и пыль газоочистки производства силикомарганца 10-50 Вяжущее обеспечивает прочность: марочную 33-40 МПа, после сушки 54-63 МПа, после нагрева до 800°С 68,6-80.96 МПа, после нагрева до 1100°С 104,7-108,5 МПа, усадку при нагревании до 800°С 0,67-0,88%. 2 табл. 1Л Настоящее изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении шлакощелочных вяжущих и жаростойких растворов и бетонов на их основе, эксплуатируемых при температурах до 1100°С. Целью изобретения является повышение остаточной прочности при 800°С. Пример осуществления изобретения. Используют следующие материалы: жидкое стекло с силикатным модулем (Мс) 2,6-3, плотностью 1,33 г/см'; феррохромовый шлак (самораспадающийся), химический состав указан в табл. 1; пыль газоочистки производства силикомарганца, химический состав указан в табл. 1. Составы и свойства вяжущего приведены s табл. 2, Свойства компонентов приведены ниже. Жидкое стекло Модуль 2,6-3.0 Феррохромовый распадающийся шлак 2 Удельная поверхность 300-400 м /кг Пыль газоочистки производства силикомарганца Удельная поверхность 1200-1800 м 2 /кг. Образцы для испытания приготовляют по следующей методике. Исходные компоненты дозируют по массе (отклонения не должны превышать ±1%) и перемешивают вручную не менее 1 мин, после чего в смесь добавляют жидкое стекло и перемешивают не менее 3 мин. Из приготовленной смеси формуют образцыбалочки размером 40 40 160 мм. Уплотнение смеси производят на лабораторном вибростоле. Твердение образцов происходит в воздушно-сухих условиях при температуре 20±3°С. Марочную прочность определяют испытанием при изгибе и сжатии образцов после трех суток твердения. Для определения контрольной прочности образцы после трехсуточного твердения подвергают сушке с 1675251 до постоянной массы при температуре 105± 5°С Остаточную прочность определяют после сушки и последующего обжига образцов до температуры 800 и 1100°С Жаростойкие вяжущие обладают следующими свойствами- прочность марочная (после твердения в течение трех суток в воздушно-сухих условиях) Рсж 33-40 МПа, огнеупорность П00°С; прочность контрольная (после сушки при температуре 105±5°С} 10 RC>K 54-63 МПа; усадка при нагревании до 800°С 0,67-0,88%. Формула изобретения Вяжущее, включающее жидкое стекло, феррохромовый шлак и пыль газоочистки производства силицида металла, о т л и ч а ю щ е е с я тем, что, с целью повышения остаточной прочности при 800°С, она содержит в качестве последней пыль газоочистки производства силикомарганца при следующем соотношении компонентов, мас.%Жидкое стекло 33-34 Феррохромовый шлак 17-56 Пыль газоочистки производства силикомарганца 10-50 Т « 0 пии* I Содержание оксидов, нас.1 Материал Fe (•еррояроновыЛ самораспада минися 1 0 i°J Ca0 A ! * M8O •лек 19,5-30,0 0,1-3,3 «,0-6,/ 20-34 1,4 7,1-3,/ МД В 1,56.0 На,О*КдО S*C 1 НгО 1Z.0 Пыль газоочистки производства скякхомарга ниа А8.052,3 т ю , SO, Жидкое стекло 3.3-7.t 28,3428,40 3,012,5 0,150,(6 Усадка Жидкое Ферро- Пыль стекло хромо- гаэо до 8ОС*С до 800"С шлак * 10,17- Осгаль 10,18 ное 34 56 to 33,5 36,5 30 3 33 1/ Предел прочности, МПа После нагрева После нагрева до И 0 0 м С при о,6/о,&8 при при при при сжа После сушки при 110 °С при сжа растяжении сжа тни 50 Прототип 2 ска кя производства силикомар— ганца 1 2 0,U-t,3 0,7-1,1 0,160,1/ Расход, мае о« греве 21-44 Т а б л и ц а Состав п.п.п. растяжении тии тии 68,6 29 104. / тии 5,5 107, 1 5,8 80,96 5,/8 о,6о,8 /2,92 5,59 108, 5 30 ,431.5 9 Марочная 33-40 54-63 38-42 Редактор Г Наджарян Составитель Т. Сельченкова Техред М Моргентал Корректор Т. Малец Заказ 2972 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
