Мінеральна вата

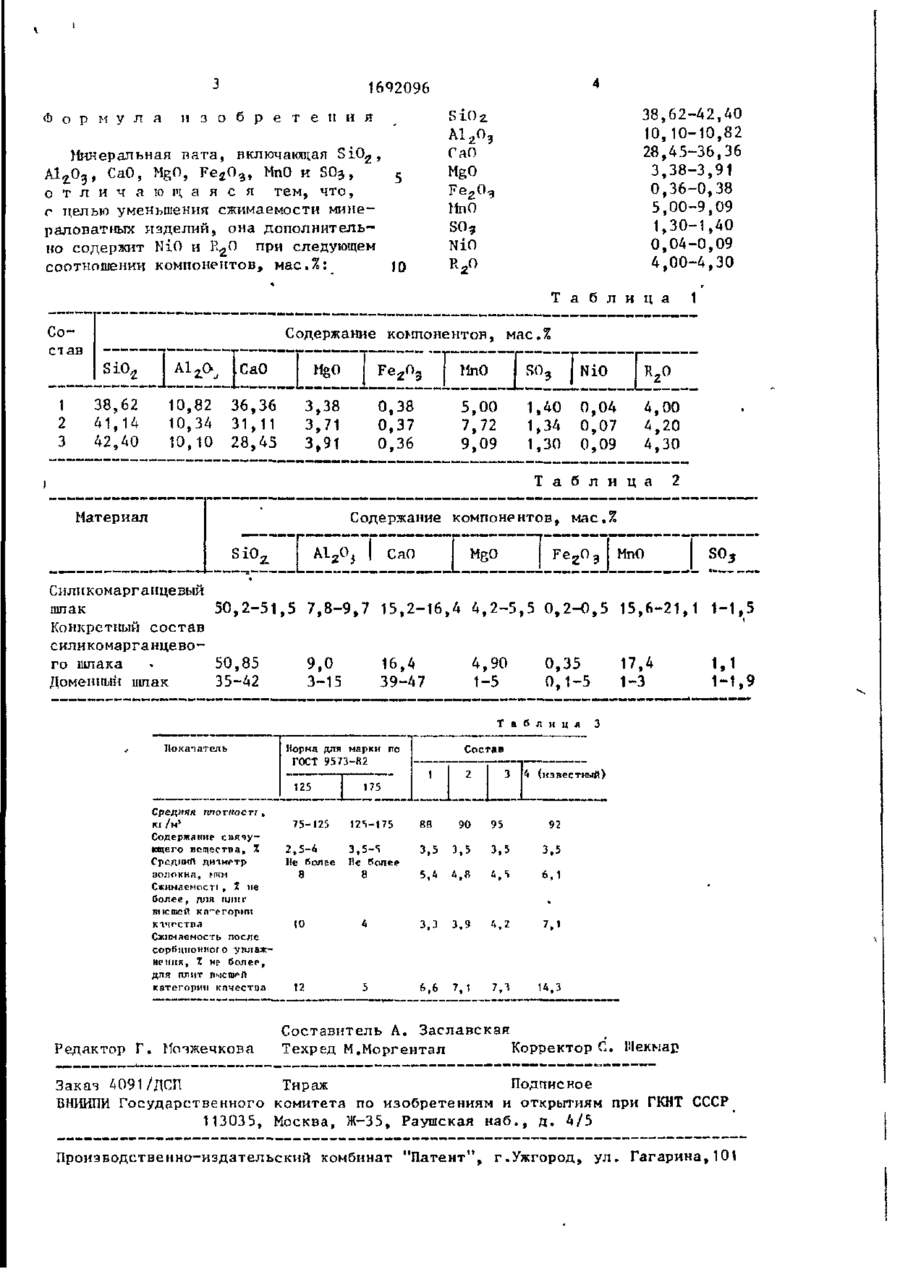

Изобретение относится к производству теплоизолядионшіх строительных материалов. С целью уменьшения сжимаемости минераловатиых изделий, минеральная вата содержит, мас.%: 38,62-47,40 SiOj.; 10,10-10,82 A1 Z O 3 ; 28,45-36,36 CaO; 3,38-3,91 MgO; 0,360,38 F e z 0 3 ; 5,00-9,09 HnO; 1,30-1,40 S 0 3 ; 0 , 0 4 - 0 , 0 9 NiO и 4 , 0 0 - 4 , 3 0 R^O. Минеральная вата имеет следующие свойс т в а : модуль кислотности 1,2-1,6, теплопроводность 0,042-0,04') Вт/мК при (298+5)К, температуроустоичивость 700 С, диаметр волокна 4 , 5 - 5 , 4 мкм, а минераловатные плиты ич нее — среднюю плотность 88-95 к г / м 3 , сжимаемость 3,3-4,2%. 3 табл. С Изобретение относится к промышленности теплоизоляционных строительных 'материалов, а именно к производству минеральной ваты. Цель изобретения - уменычение.сжимаемости ми нераловатных изделий. Изобретение поясняется конкретными составами минеральной ваты, приведенными в т а б л . 1« Минеральную вату изготавливают центробежно-дутьевым способом. Температура выработки расплава 1200-1275 С. Сырьем для изготовления минеральной ваты служат доменный ріпак и ішак от выплавки силикомэрганца с добавлением щелочесодержаших компонейтов (соды, поташа или силикат-глыбы), а также карбоната никеля. Химический состав используемых іілаков приведен в т а б л . 2 , 42-91 К Температура плавления шихты в в а г р а н ке 125О-13ОО°С. Свойства получение* составов приведены в т а б л . 3 . Минеральная вата данного состава характеризуется средним диаметром волокна 4 , 5 - 5 , 4 мкм, а минераловатные плиты из нее средней плотностью 8 8 95 кг/м 3 и сжимаемостью 3,3-4,2%, что по величине средней плотности с о ответствует марке 125, а по п о к а з а т е лю сжимаемости марке 175 (в соответствии с ГОСТ 9573-82). Температуроустоичивость ваты 700 С, теплопроводность при (298£5)К 0 , 0 4 2 -^Т^Нч) Вт/мК, водостойкость 4 , 0 4 - 4 , 3 рН, модуль кислотности 1,2-1,6. CD 1692096 Ф о р м у л а 38,62-42,40 10,10-10,82 28,45-36,36 3,38-3,91 0,36-0,38 5,00-9,09 1,30-1,40 0,04-0,09 4,00-4,30 и з о б р е т е н и я ГаО MgO Fe 2 MnO SOg NiO Минеральная л а т а , включающая S i O 2 , А 1 г 0 д , CaO, MgO, F e 2 0 3 , MnO и S 0 3 , 5 о т л и ч а ю щ а я с я тем, ч т о , г целью уменьшения сжимаемости минерал оват пых изделий, она дополнительно содержит NiO и R £ 0 при следующем соотношении компонентов, мас.%: ю Т а б л и ц а Состав Содержание компонентов, мас.% SiO 2 1 2 3 1 38, 62 4 1 , 14 42, 40 A l ^ 10, 82 10, 34 10, 10 CaO MO g 36, 36 3 1 , 11 28, 45 Fe z O 3 SO^ NiO R o, 38 o, 37 o, 36 3 ,38 3 ,71 3 ,91 MnO 5, 00 7, 72 9, 09 1,40 1,34 1,30 0 ,04 0 ,07 0 ,09 4 ,00 4 ,20 4 ,30 Т а б л и ц а Материал Содержание AUO г" і SiO. 2 компонентов, мас.% MgO CaO F e z O 3 MnO SO, Силикомаргаицевый шлак 50,2-51,5 7,8-9,7 15,2-16,4 4,2-5,5 0 , 2 - 0 , 5 15,6-21,1 1-1,5 Конкретный с о с т а в силикомарганцевого шлака . 50,85 9,0 16,4 4,90 0,35 17,4 1,1 Доменный шлак 35-42 3-15 39-47 1-5 0,1-5 1-3 1-1,9 Т а б л и ц я Показатель Корма для марки по ГОСТ 9573-В2 125 Средняя платності, кі/м1 Содержание свячуяцего вещества, X ГредіїиЛ днімртр волокна, мкм Сжимаемості , 2 не более, для шшг вис me it ка-егорин ктігстпа "жнмаемость после сорбцнонного увлажнения, X нр более, для плит ВЧСШРЙ категории кпчестоа Редактор Г. Мозжечкова т З Состав 1 I _ І| 3 2 75-125 125-175 88 2,5-4 Не более 8 3,5-5 Не более 8 3,5 3,5 3, 5 3,5 5,* 4,8 4, 6,1 90 95 4 (известный] 92 5 , 3,3 12 5 3,9 4, 2 6,6 7,1 7, 1 7,1 Составитель А. Заславская Техред М.Моргентал Корректор С. Шекмаг Закая 4091/ДСП Тираж Подписное ВНИКЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, у л . Гагарина,101
