Відцентрова дробарка

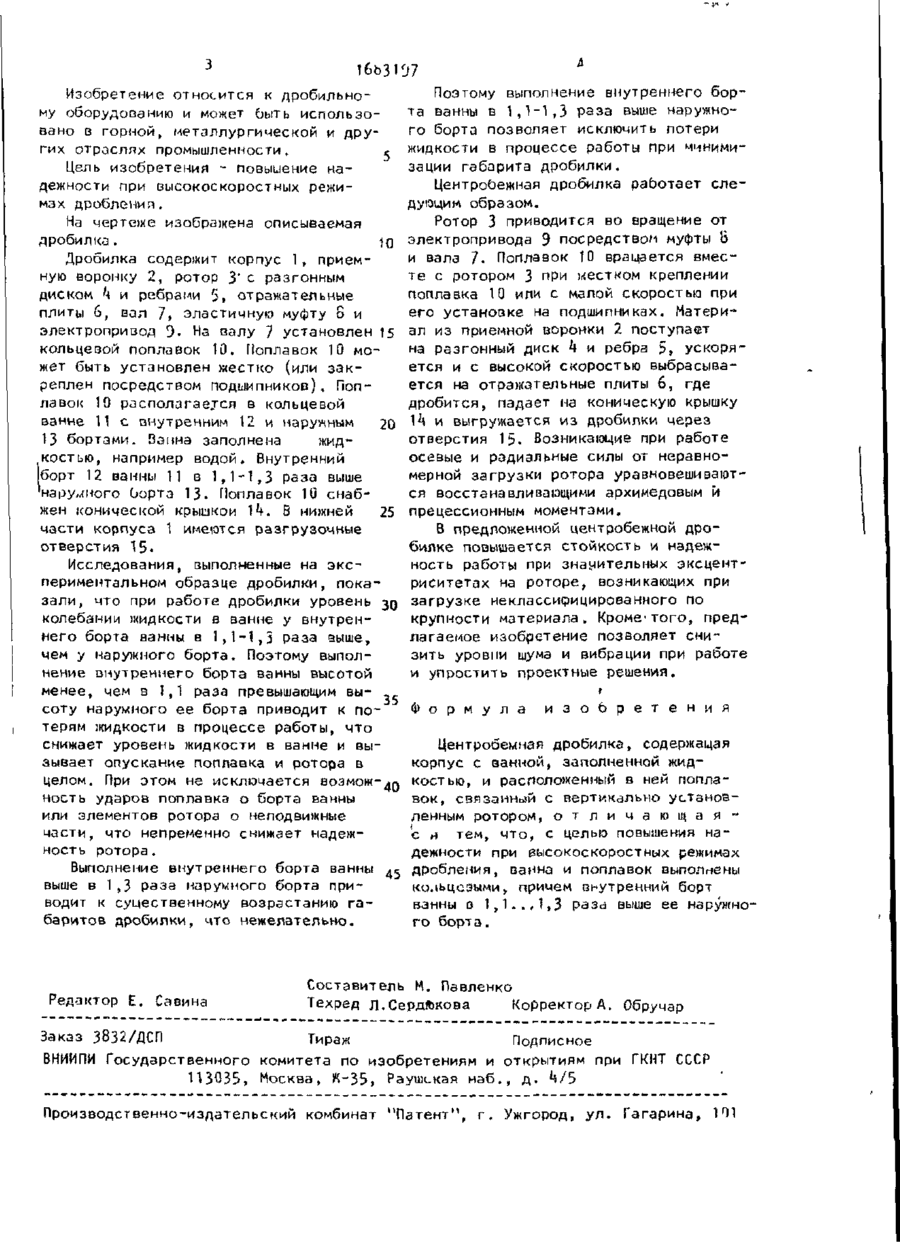

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ- экз-V-' ь СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 683197 (51)5 1 В 02 С 13/iti, 7/05 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) (22) 4630183/33 0*». 01,89 (71) Научно-исследовательский и проектный институт по обогащению и агломерации руд черных металлов "Механобрчермет" (72) С.А. Учитель, Н.И. Сокур, А.Ф.Калиниченко, Т.Н. Матыгина и Ю.В. Величко (53) 621.926.82(088.8) (56) Авторское свидетельство СССР \f 1217467, кл. 3 02 С 13ЛБ, 198*». Авторское свидетельство СССР И1 35539, кл. 3 02 С 7/08, 1933. • (51») ЦЕНТРОБЕЖНАЯ ДРОБИЛКА (57) Изобретение относится к дробильному оборудованию и может быть использовано в горной, металлургической 37-91 и других отраслях промыиленности. Цель изобретения - повышение надежности при высокоскоростных режимах дробления. Ротор 3 приводится во врацение от электропривода 9 посредством муфты 8 и вала 7. Поплавок 10 вращается вместе с ротором 3 при жестком креплении поплавка 10 или с малой скоростью при его установке на подшипниках. Материал из приемной воронки 2 поступает на разгонный диск h и ребра 5, ускоряется и с высокой скоростью выбрасывается на отражательные плиты о, где дробится, падает на коническую крышку h и выгружается из дробилки через отверстия 15. Зозйикаюцие при работе осевые и радиальные силы от неравномерной загрузки ротора уравновешиваются зосетанавливаїоцими архимедовым и прецессионным моментами. 1 ил. 3 ібьзі 'Л Изобретение относится к дробильному оборудованию и может быть использовано в горной, металлургической и других отраслях промышленности, 5 Цель изобретения - повыиение надежности при высокоскоростных режимах дроблении. На чертеже изображена описываемая дробилка. Ю Дробилка содержит корпус 1, приемную воронку 2, ротор 3' с разгонным диском k и ребрами 5, отражательные плиты 6, вал 7, эластичную муфту о и электропривод Э- На валу 7 установлен 15 кольцевой поплавок 10. Поплавок 10 может быть установлен жестко (или закреплен посредством подшипников). Поплавок 10 располагается в кольцевой ванне 11 с внутренним 12 и наружным 20 13 бортами. Запна заполнена жидкостью, например водой. Внутренний борт 12 ванны }] в 1,1-1,3 раза выше 'наружного Оортз 13. Поплавок 10 снабжен конической крышкой )k. В нижней 25 части корпуса 1 имеются разгрузочные отверстия 15. Исследования, выполненные на экспериментальном образце дробилки, показали, что при работе дробилки уровень зо колебании жидкости в ванне у внутреннего борта ванны в 1,1-1,3 раза аыше, чем у наружного борта. Поэтому выполнение внутреннего борта ванны высотой менее, чем в 1,1 раза превышающим вы- ,_ соту наружного ее борта приводит к потерям жидкости в процессе работы, что снижает уровень жидкости в ванне и вызывает опускание поплавка и ротора в целом. При этом не исключается возмож- 40 ность ударов поплавка о борта ванны или элементов ротора о неподвижные части, что непременно снижает надежность ротора. Выполнение внутреннего борта ванны выше в 1,3 раза наружного борта приводит к существенному возрастанию габаритов дробилки, что нежелательно. Редактор Е. Савина Поэтому выполнение внутреннего борта ванны в 1,1-1,3 раза выше наружного борта позволяет исключить потери жидкости в процессе работы при минимизации габарита дробилки. Центробежная дробилка работает следующим образом. Ротор 3 приводится во вращение от электропривода 9 посредством муфты В и вала 7. Поплавок 10 вращается вместе с ротором 3 при местком креплении поплавка 10 или с малой скоростью при его установке на подшипниках. Материал из приемной воронки 2 поступает на разгонный диск k и ребра 5, у с к о р я ется и с высокой скоростью выбрасывается на отражательные плиты 6 , где дробится, падает на коническую крышку ]h и выгружается из дробилки через отверстия 15. Возникающие при работе осевые и радиальные силы от неравномерной з а г р у з к и ротора уравновешиваются восстанавливающими архимедовым й прецессионным моментами. В предложенной центробежной дробилке повышается стойкость и надежность работы при значительных эксцентриситетах на роторе, возникающих при з а г р у з к е неклассифицированного по крупности материала. Кроме 1 того, предлагаемое изобретение позволяет с н и зить уровни шума и вибрации при работе и упростить проектные решения. Ф о р м у л а и з о б р е т е н и я Центробежная дробилка, содержащая корпус с ванной, заполненной жидкостью, и расположенный в ней поплав о к , связанный с вертикально установленным ротором, о т л и ч а ю щ а я с н тем, ч т о , с целью повышения надежности при высокоскоростных режимах дробления, ванна и поплавок выполнены ко.іьцезьіми, причем внутренний борт ванны о 1 , 1 . . , 1,3 раза выше ее наружног о борта. Составитель М. Павленко Техред Л.СердЛкова Корректор А. Обручар Заказ 3832/ДСП Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, К - 3 5 , Раушская н а б . , д . Производственно-издательский комбинат " П а т е н т " , г . Ужгород, у л . Гагарина, 1
