Пристрій для введення випромінювання в оптичне волокно
Номер патенту: 3160
Опубліковано: 26.12.1994
Автори: Мінков Леонід Михайлович, Карт Олександр Маркович, Бойко Михайло Васильович, Нєстєров Володимир Вікторович
Формула / Реферат

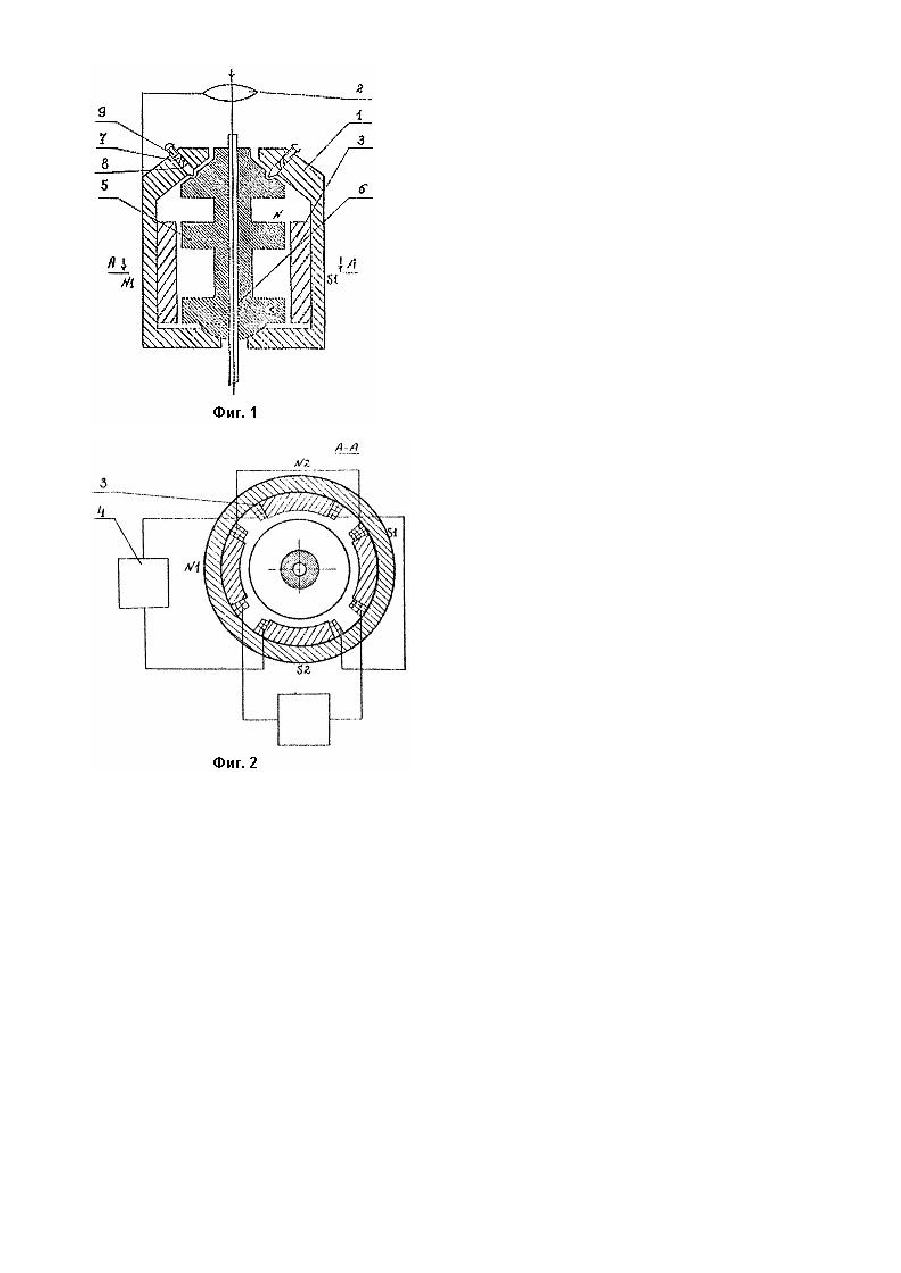

Устройство ввода излучения в оптическое волокно, содержащее цилиндрический корпус с соосно размещенным в нем держателем оптического волокна, выполненным в виде цилиндрической втулки со сферической поверхностью на одном ее конце, шарнирно взаимодействующей с ответной ей поверхностью корпуса, и линзу, фокус которой размещен в плоскости входного торца световода, отличающееся тем, что держатель изготовлен из магнитного материала, намагниченного в осевом направлении, а внутри корпуса размещены два электромагнита, подключенные к источникам регулируемого напряжения, при этом второй конец держателя подпружинен к корпусу.
Текст
Изобретение относится к волоконной оптике, к элементам ввода излучения в оптическое волокно. Известно устройство юстировки объектов волоконной оптики [1], содержащее неподвижную основную пластину и связанные с ней посредством шарниров промежуточную и несущую пластины, причем основная пластина размещена между ними, и вместе с промежуточной и несущей пластинами выполнены подпружиненными между собой. Недостатком такого устройства является низкая точность юстировки объектов оптики. Известно устройство ввода излучения лазера в оптическое волокно [2], выбранное в качестве прототипа. Устройство содержит держатель оптического волокна, цилиндрический корпус, цилиндрическую втулк у с кольцеобразным шаровым приливом на конце и с кольцевой выемкой в середине, напротив которой в боковой стенке корпуса установлены винты со стопорными гайками и прижимная гайка, а также линзу, установленную соосно оптическому волокну, центр входного сечения находится в фокусе линзы. Недостатком такого устройства являются большие потери излучения при вводе в оптическое волокно, обусловленные низкой точностью юстировки оптического волокна. В основу изобретения поставлена задача усовершенствования устройства для ввода излучения в оптическое волокно путем обеспечения симметричного изменения крутящего момента, чем достигается высокая точность изменения положения торца световода в фокальной плоскости линзы и повышается точность ввода излучения в волокно. Поставленная задача решается тем, что устройство содержит цилиндрический корпус с соосно размещенным в нем держателем оптического полокна, изготовленным из магнитного материала, намагниченного в осевом направлении и выполненным в виде цилиндрической втулки со сферической поверхностью на одном ее конце, шарнирно взаимодействующей с ответной ей поверхностью корпуса, а второй конец держателя подпружинен к корпусу, линзу, фокус которой размещен в плоскости входного торца световода, и два электромагнита, размещенные внутри корпуса и подключенные к источникам регулируемого напряжения. При выполнении держателя из магнитного материала и намагниченным в осевом направлении, обеспечивается симметричное изменение крутящего момента и следовательно, изменение положения торца световода в фокальной плоскости линзы с высокой точностью. На фиг.1 представлен вид устройства в разрезе, вид спереди, на фиг 2 - вид в разрезе сверху. Устройство содержит цилиндрический корпус 1, контактирующий с линзой 2. Корпус 1 содержит соосно установленные внутри него электромагниты 3, соединенные с источниками постоянного регулируемого напряжения 4 и намагниченные перпендикулярно друг другу и к осевому направлению корпуса 1, в котором соосно установлен держатель 5 оптического волокна 6, соединенный с корпусом 1, а фокальная плоскосте линзы 2 совпадает с торцом световода 6. Выходной конец держателя 5 выполнен в виде шарового прилива, закрепленного шарнирно в корпусе входной конец при этом соединен с корпусом через пружину 7, контактирующую со шти фтом 8 взаимодействующего в свою очередь с центрирующими выемками держателя и винтом 9. Устройство работает следующим образом. Линзу 2 и корпус 1 с закрепленными в нем элементами устанавливают на оптической оси лазера. Затем осевым перемещением линзы 2 совмещают ее фокальную плоскость с входным торцом световода по свечению регистрируемому на выходном торце световода. Изменяя величину и знак напряжений источников 4, изменяют магнитный поток электромагнитов 3, под действием которого возникает магнитный момент держателя и держатель смещается, при этом центрирующая выемка воздействует на шти фт 8, который деформирует пружину 7, упругая сила которых компенсирует магнитный момент. При этом обеспечивается смещение входного конца держателя 5 световода 6 до получения максимальной мощности регистрируемого излучения, прошедшего через световод 6. Вследствие ортогональности магнитных полей электромагнитов 3 смещение входного конца оптического волокна 6 осуществляется по двум координатам в фокальной плоскости линзы 2. Заявленное решение обеспечивает повышение точности ввода излучения в волокно, а также обеспечивает упрощение устройства, т.к. держатель одновременно выполняет функцию котировочного устройства.
