Формула / Реферат

Сферическая почвообрабатывающая фреза, содержащая вал с размещенной на нем поверхно­стью крепления ножей с почвенными ножами и установленные на концах вала звездочки цепной передачи, отличающаяся тем, что поверхность крепления ножей выполнена в виде шара, к кото­рому прикреплены с возможностью регулировки и фиксации части, выступающей над поверхностью шара, почвенные ножи, при этом последние вы­полнены с обоюдоострой режущей кромкой, а угол отгиба полки ножа равен:

b = 90°- у,

где b - угол отгиба полки ножа,

у - угол между вертикалью и большим кругом (ме­ридиан) шара, проходящим через точку соприкос­новения ножа с поверхностью крепления.

Текст

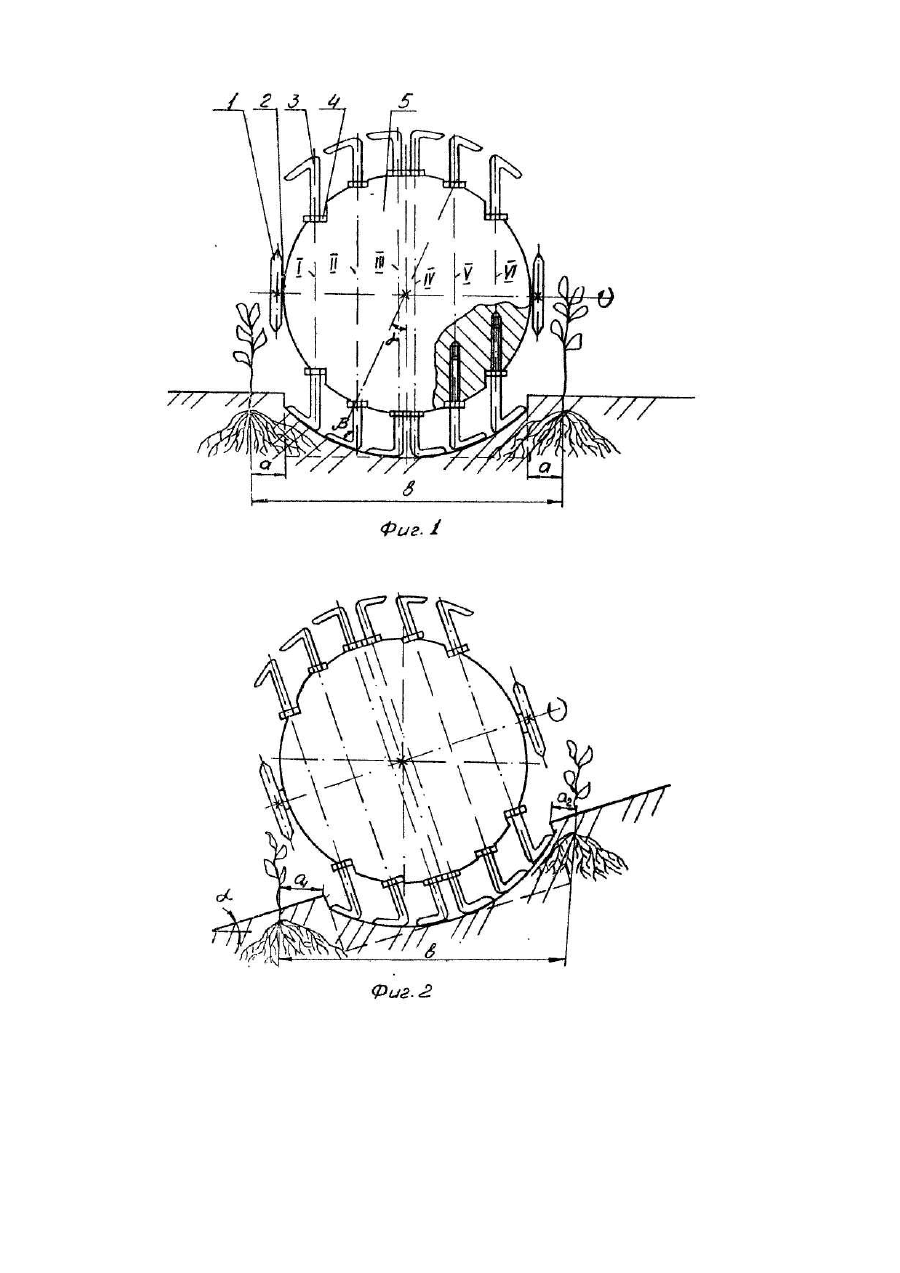

Изобретение относится к сельскохозяйственному машиностроению, а точнее к машинам для обработки почвы и почвообрабатывающим рабочим органам. Наиболее близким по технической сущности к предлагаемой почвообрабатывающей фрезе является рабочий орган фрезерного культиватора КФ-5,4, содержащий вал, на концах которого установлены звездочки цепной передачи и имеющий поверхность крепления ножей, выполненную в форме двух дисков. При этом на последних закреплены Г-образные почвенные ножи. Вал приводится во вращение от ВОМ трактора через редуктор, трансмиссионный вал, цепную передачу. Применение данного рабочего органа позволяет производить качественную междурядную обработку различных по механическому составу почв на участках с ровным микрорельефом. Существенным недостатком данного рабочего органа является наличие относительно небольшой рабочей ширины захвата его, увеличить которую без недопустимых последствий (повреждение корней и листьев растений, особенно тех, которые высажены на склонах) не представляется возможным. Задачей изобретения является обеспечение возможности обработки более широкой полосы почвы в междурядьях при работе на равнинах и особенно на склонах. Поставленная задача решается следующим образом. В известной почвообрабатывающей фрезе, содержащей вал с размещенной на нем поверхностью крепления ножей с почвенными ножами и установленными на концах вала звездочками цепной передачи, согласно предлагаемому изобретению, поверхность крепления ножей выполнена в виде шара, к которому прикреплены с возможностью регулирования и фиксации части, выступающей над поверхностью шара почвенные ножи, при этом последние выполнены с обоюдоострой кромкой, а угол отгиба полки ножа равен где b- угол отгиба полки ножа, у - угол между вертикалью и большим кругом (меридиан) шара, проходящим через точку соприкосновения ножа с поверхностью крепления. Форма выполнения почвенных ножей может быть не только Г-образной. Она может быть выбрана по каталогу в зависимости от типа почвы. На фиг.1 изображена фреза, при работе на равнине; на фиг,2 - то же, при работе на склоне. Сферическая почвообрабатывающая фреза содержит звездочки 1, размещенные на концах вала 2 и шаровую поверхность 5 тела фрезы для крепления почвенных ножей 3, размещенную также на валу 2. Звездочки 1 и шаровая поверхность 5 крепления почвенных ножей насажены на вал 2 жестко. Почвенные ножи 3 прикреплены к сферической поверхности5с возможностью регулирования и фиксации части ножа, выступающей над этой поверхностью, например, посредством резьбового соединения с контргайками А. Почвенные ножи 3 на поверхности 5 размещены эквидистантно и образуют между со-бой ряды в направлении движения. Каждый почвенный нож 3, имея резьбовый хвостовик ввинчивается в резьбовое отверстие поверхности 5 на необходимую глубину и стопорится контргайкой 4. Ножи выполнены с обоюдоострой режущей кромкой, а угол отгиба полки ножа равен: где β - угол отгиба полки ножа; γ - угол между вертикалью и большим кругом (меридиан) шара, проходящим через точку соприкосновения ножа с поверхностью крепления. На фиг. 1 и 2 изображен наиболее предпочтительный вид крепления ножей 3 на поверхности 5, при котором обработанная часть почвы имеет вид сегмента в сечении, что позволяет производить обработку почвы с минимальной защитной зоной а рядка, без повреждения корней растений (как видно из чертежей) и с минимальными энергозатратами агрегата. Однако для работы в специфических условиях (легкие по механическому составу почвы, допустимость большой защитной зоны рядка и др.) почвенные ножи 3 можно закрепить так, что обработанная часть почвы примет иной вид сечения, вплоть до прямоугольного (показано пунктиром на чертежах). При необходимости можно поменять местами ножи рядов I и III, a также IV и VI. Ножи 3 имеют заточку лезвия с двух сторон для возможности обработки почвы при обратном вращении фрезы. Работает сферическая фреза следующим образом. Перед началом работы почвенные ножи 3 устанавливают и фиксируют контргайкой 4 таким образом, чтобы они образовали поверхность (считая по концам кожей), которая необходима для данных условий работы. На прилагаемых чертежах - это окружность. При работе фреза через цепную передачу и звездочки 1 приводится во вращение, ножи 3 входят в почву и обрабатывают ее, не повреждая корней растений. При въезде на склон {а

Дивитися

Додаткова інформація

Назва патенту англійською

Spherical tiller

Автори англійською

Usenko Mykhailo Vasyliovych, Khailis Hedal Abramovych, Bozhydarnyk Viktor Volodymyrovych

Назва патенту російською

Сферическая фреза для обработки почвы

Автори російською

Усенко Михаил Васильевич, Хайлис Гедаль Абрамович, Божидарник Виктор Владимирович
