Знаряддя для поверхневої обробки грунту

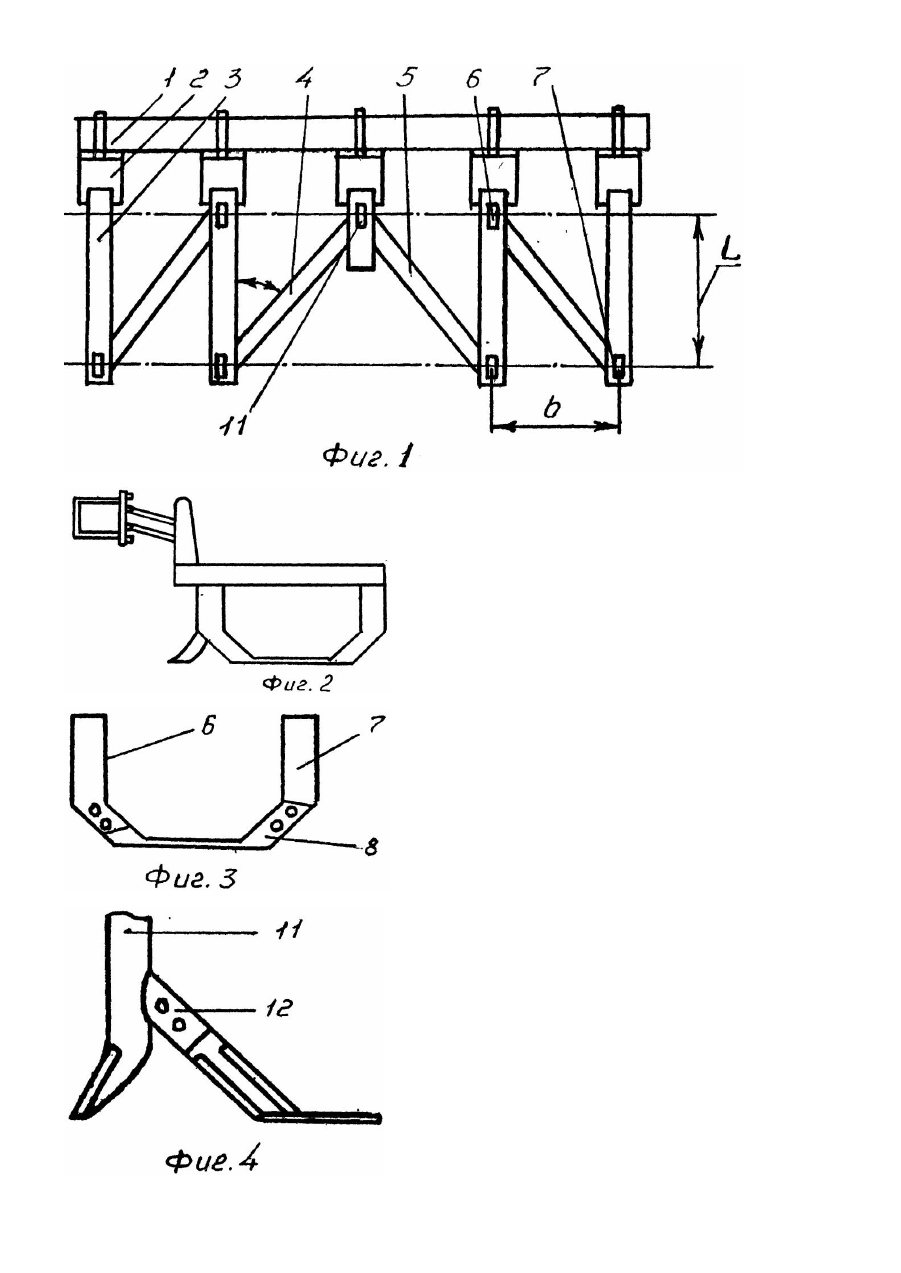

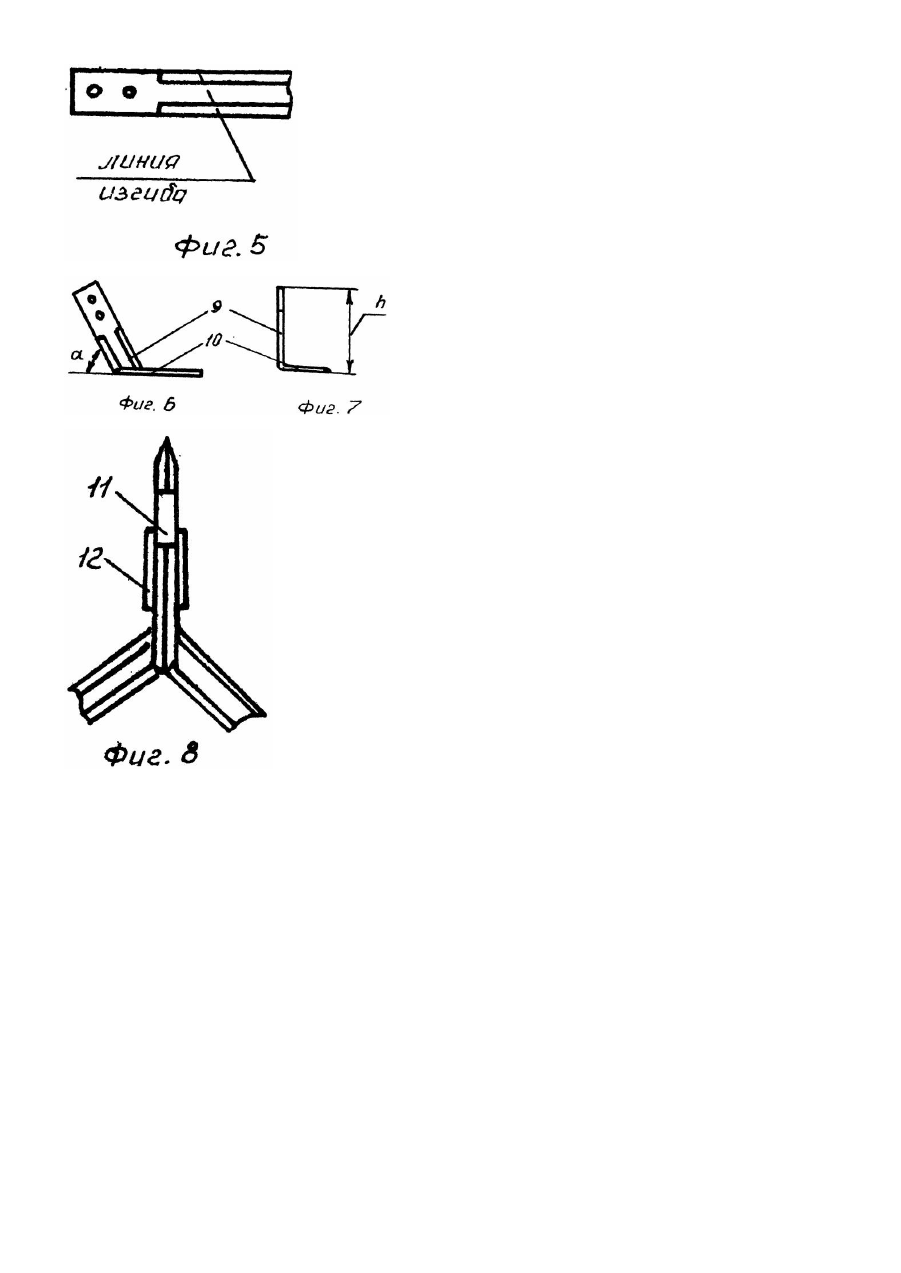

Изобретение относится к области сельскохозяйственного машиностроения, а именно, к машинам для поверхностной обработки почвы. Из известных устройств наиболее близким по технической сущности (прототипом) к предлагаемому является орудие для поверхностной обработки почвы, содержащее раму с право- и левосторонними рабочими органами, каждый из которых имеет две вертикальные боковые стенки, соединенные горизонтальным ножом, лезвие которого установлено под углом к продольной оси орудия. При этом вертикальные стойки смежных рабочих органов смещены по ходу движения на величину "С", определяемую соотношением где B - ширина захвата орудия; n - количество рабочих органов; m - величина перекрытия стоек; a - угол установки лезвия горизонтального ножа [1]. Недостатками данного орудия являются сложность изготовления рабочих органов, увеличенные габаритные размеры, а следовательно. и металлоемкость. Причина, влияющая на увеличение габаритных размеров орудия, - это расстановка рабочих органов со смещением их по ходу движения на величину "С", т.е. в тре х параллельных поперечно-вертикальных плоскостях. Задачей изобретения является уменьшение продольного размера орудия, что приводит к уменьшению габаритных размеров орудия и его металлоемкости. Решение задачи осуществляется тем, что в орудии для поверхностной обработки почвы, содержащем раму с право- и левосторонними рабочими органами, каждый из которых имеет две вертикальные боковые стенки, соединенные горизонтальным ножом, лезвие которого установлено под углом к продольной оси орудия, согласно изобретению, передние и задние стойки рабочих органов расположены соответственно в двух параллельных поперечно-вертикальных плоскостях, а расстояние между передней и задней стойками каждого рабочего органа определяется по соотношению: где b - ширина захвата одного рабочего органа; h - высота боковой стенки ножа; a - угол установки лезвия ножа к продольной оси орудия, причем боковые стенки выполнены отогнутыми от горизонтальной плоскости ножа под прямым углом, а линия отгиба в горизонтальной плоскости расположена под углом к лезвию, равным углу установки ножа к продольной оси, орудия, при этом горизонтальная часть ножа и его боковые стенки имеют двустороннюю заточку. В передней части рамы по оси симметрии орудия установлена стойка для соединения передних боковых стенок ножей центральных право- и левостороннего рабочих органов. Установка передних и задних стоек рабочих органов соответственно в двух, а не в тре х. как в прототипе, поперечно вертикальных плоскостях и наличие в передней части рамы установленной по оси симметрии орудия стойки для соединения передних боковых стенок ножей центральных право- и левостороннего рабочих органов уменьшает продольный размер орудия, что приводит к желаемому техническому результату -уменьшению габаритных размеров орудия. На фиг.1 изображено орудие для поверхностной обработки почвы, вид сверху; на фиг.2 - вид на орудие сбоку; на фиг.3 - вид на рабочий орган сбоку; на фиг.4 - вид сбоку на центральную стойку; на фиг.5 - вид свер ху на заготовку ножа; на фиг.6 - вид сбоку на отогн утую боковую стенку ножа; на фиг.7 -вид спереди на отогнутую боковую стенку ножа; на фиг.8 - вид свер ху на центральную стойку орудия. Орудие состоит из рамы 1 с секциями 2, подвешенными к раме при помощи параллелограммных механизмов. К грядилям 3 секций прикреплены левосторонние 4 и правосторонние 5 рабочие органы, выполненные в виде передних 6 и задних 7 стоек. изогнутых в нижней части, и ножей 8, лезвия которых установлены под углом к продольной оси орудия. Передние и задние стойки рабочих органов расположены соответственно в двух параллельных поперечновертикальных плоскостях, а расстояние между передней и задней стойкой каждого рабочего органа определяется по соотношению: где b - ширина захвата одного рабочего органа; h - высота боковой стенки ножа; a - угол установки лезвия ножа к продольной оси орудия. Боковые стенки 9 ножей выполнены отогнутыми от горизонтальной части 10 ножа под прямым углом, а линии отгиба в горизонтальной плоскости расположены под углом к режущей кромке ножа, равным углу установки ножа к продольной оси орудия, причем горизонтальная часть ножа и его боковые стенки имеют двустороннюю заточку. В передней части грядили центральной секции рамы по оси симметрии орудия установлена стойка 11, щечками 12 соединяющая передние боковые стенки ножей центральных право- и левостороннего рабочих органов. Орудие работает следующим образом. При движении агрегата по полю ножи 8 подрезают верхний слой почвы вместе с корнями проросших сорняков. Подрезанный пласт, не разрушаясь, сходит с рабочих органов 4, 5 и остается за орудием. Пожнивные остатки, подрезанные сорняки, попавшие под передние стойки 6, скользят по лезвию боковой стенки 9 ножа в почву к горизонтальной части 10 ножа. Попадая на боковую стенку ножа. прикрепленную к задней стойке 7, сорняки и пожнивные остатки эвакуируются из почвы.
