Електромагнітна форсунка двигуна внутрішнього згоряння
Номер патенту: 12629
Опубліковано: 15.02.2006
Автори: Каплін Андрій Миколайович, Гладкий Вячеслав Юрійович, Васильєв Ігор Павлович, Безсмертний Юрій Володимирович
Формула / Реферат
1. Електромагнітна форсунка двигуна внутрішнього згоряння, що містить корпус, у якому розташовані фільтр, електричне рознімання, з'єднане з обмоткою електромагніта, у якому розташовано сердечник, з'єднаний з голкою, яка відрізняється тим, що корпус виконано рознімним, складеним не менше ніж із трьох корпусів, у верхньому корпусі розташовано фільтр, у середньому - електричне рознімання з обмоткою електромагніта та сердечником, а в нижньому - голку.
2. Пристрій за п. 1, який відрізняється тим, що корпуси з'єднано між собою конічною різьбою на герметику.
Текст

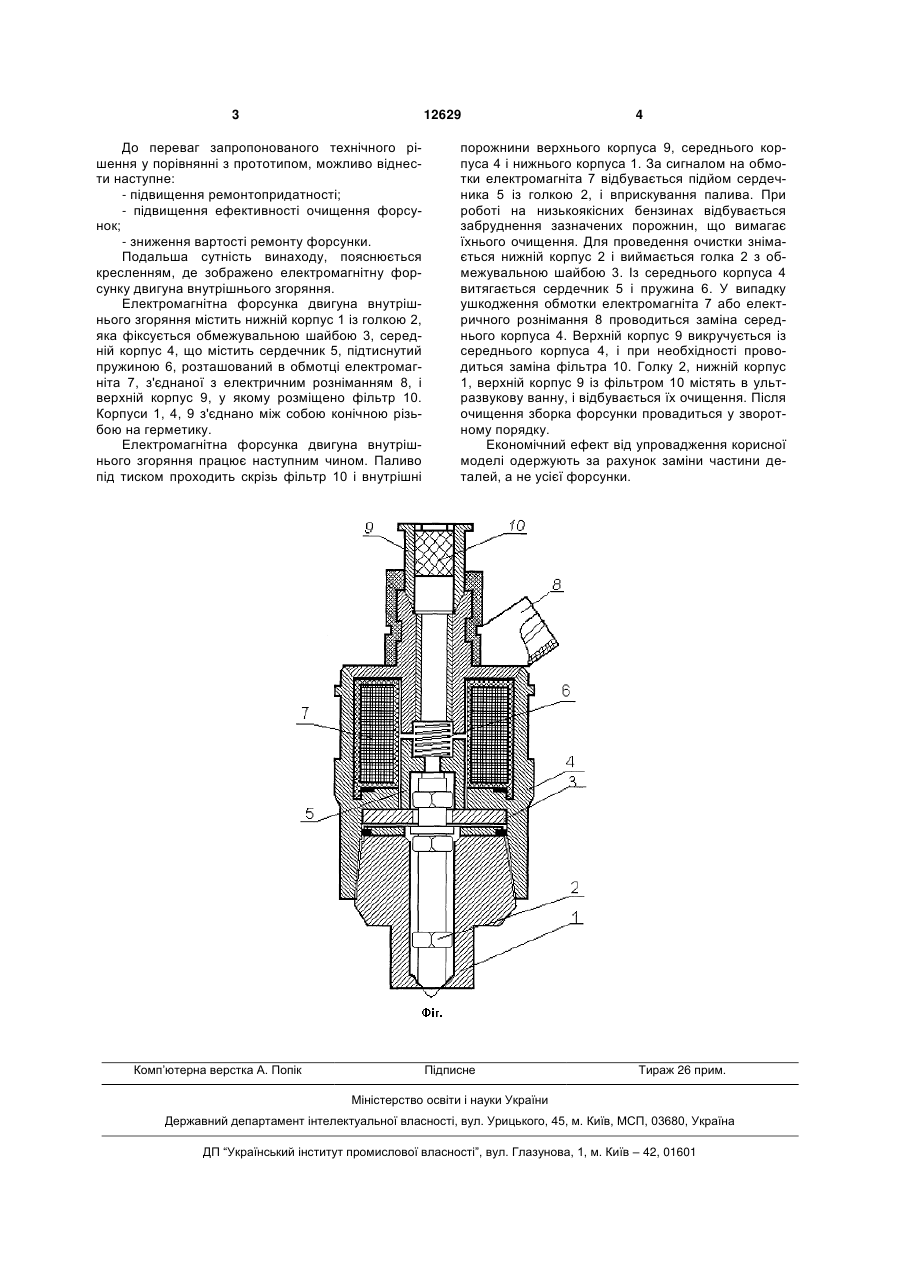

1. Електромагнітна форсунка двигуна внутрішнього згоряння, що містить корпус, у якому роз 3 12629 До переваг запропонованого технічного рішення у порівнянні з прототипом, можливо віднести наступне: - підвищення ремонтопридатності; - підвищення ефективності очищення форсунок; - зниження вартості ремонту форсунки. Подальша сутність винаходу, пояснюється кресленням, де зображено електромагнітну форсунку двигуна внутрішнього згоряння. Електромагнітна форсунка двигуна внутрішнього згоряння містить нижній корпус 1 із голкою 2, яка фіксується обмежувальною шайбою 3, середній корпус 4, що містить сердечник 5, підтиснутий пружиною 6, розташований в обмотці електромагніта 7, з'єднаної з електричним розніманням 8, і верхній корпус 9, у якому розміщено фільтр 10. Корпуси 1, 4, 9 з'єднано між собою конічною різьбою на герметику. Електромагнітна форсунка двигуна внутрішнього згоряння працює наступним чином. Паливо під тиском проходить скрізь фільтр 10 і внутрішні Комп’ютерна верстка А. Попік 4 порожнини верхнього корпуса 9, середнього корпуса 4 і нижнього корпуса 1. За сигналом на обмотки електромагніта 7 відбувається підйом сердечника 5 із голкою 2, і вприскування палива. При роботі на низькоякісних бензинах відбувається забруднення зазначених порожнин, що вимагає їхнього очищення. Для проведення очистки знімається нижній корпус 2 і виймається голка 2 з обмежувальною шайбою 3. Із середнього корпуса 4 витягається сердечник 5 і пружина 6. У випадку ушкодження обмотки електромагніта 7 або електричного рознімання 8 проводиться заміна середнього корпуса 4. Верхній корпус 9 викручується із середнього корпуса 4, і при необхідності проводиться заміна фільтра 10. Голку 2, нижній корпус 1, верхній корпус 9 із фільтром 10 містять в ультразвукову ванну, і відбувається їх очищення. Після очищення зборка форсунки провадиться у зворотному порядку. Економічний ефект від упровадження корисної моделі одержують за рахунок заміни частини деталей, а не усієї форсунки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
