Спосіб одночасного запуску генератора за допомогою основного приводу і додаткових приводів

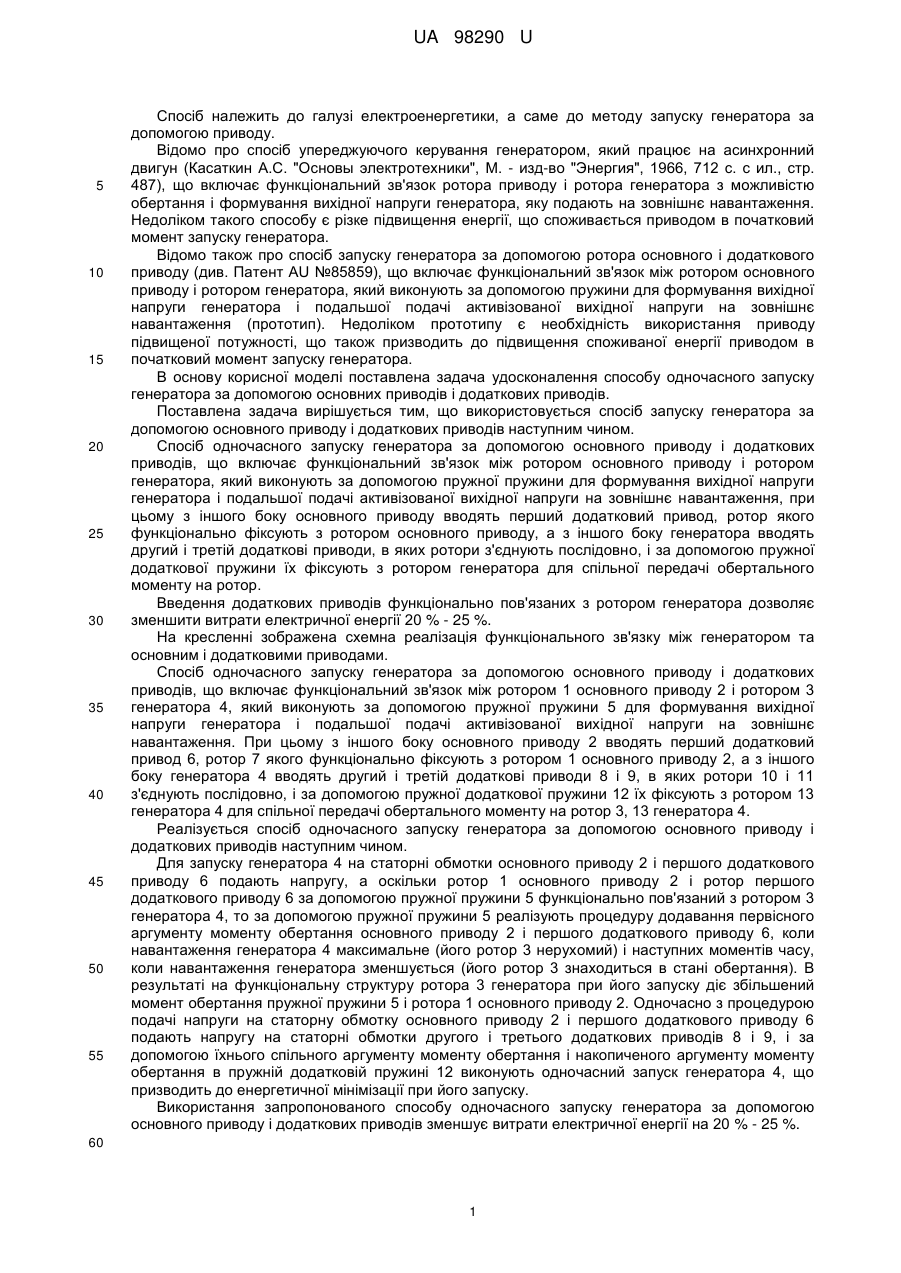

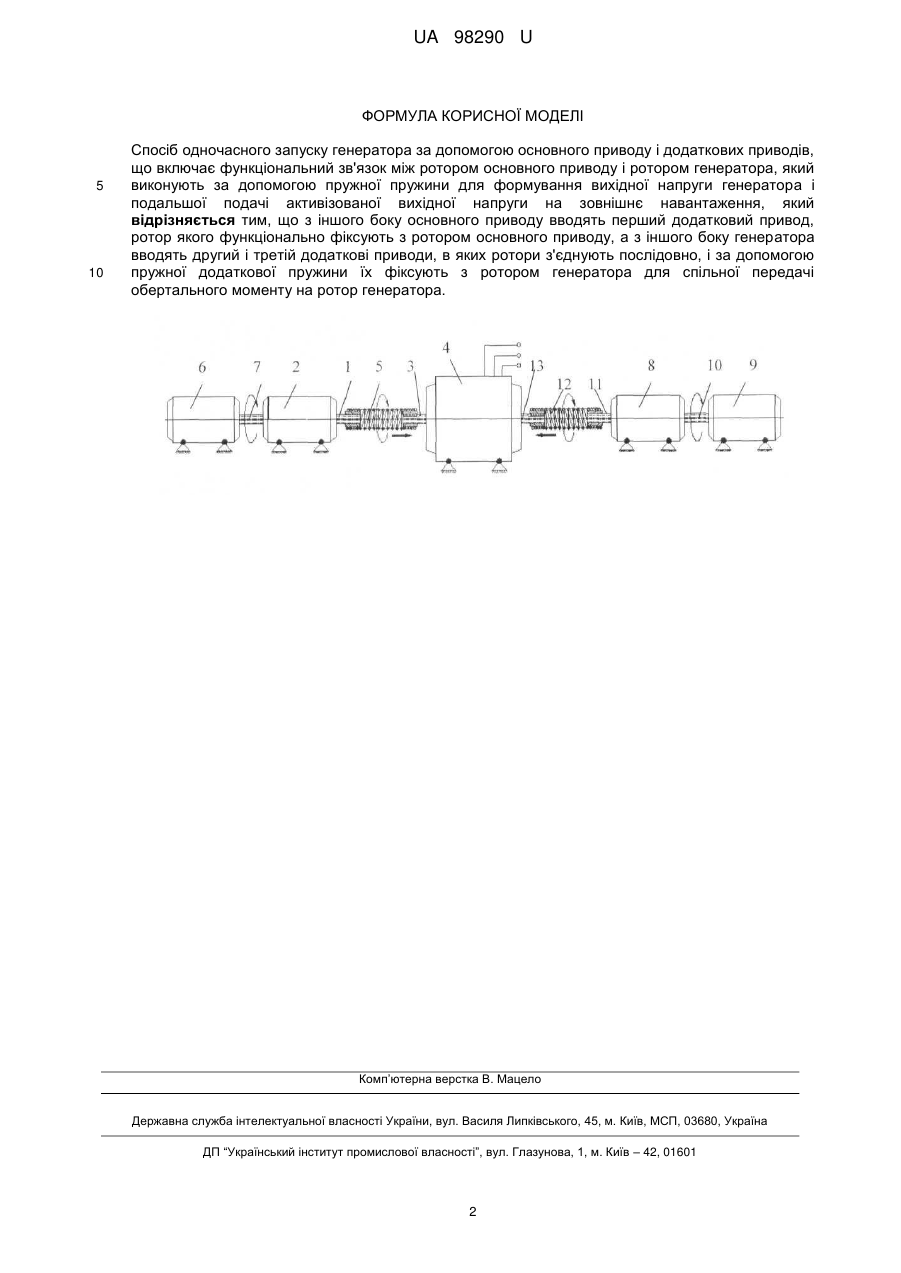

Реферат: Спосіб одночасного запуску генератора за допомогою основного приводу і додаткових приводів включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження. З іншого боку основного приводу вводять перший додатковий привод, ротор якого функціонально фіксують з ротором основного приводу, а з іншого боку генератора вводять другий і третій додаткові приводи, в яких ротори з'єднують послідовно. За допомогою пружної додаткової пружини їх фіксують з ротором генератора для спільної передачі обертального моменту на ротор генератора. UA 98290 U (54) СПОСІБ ОДНОЧАСНОГО ЗАПУСКУ ГЕНЕРАТОРА ЗА ДОПОМОГОЮ ОСНОВНОГО ПРИВОДУ І ДОДАТКОВИХ ПРИВОДІВ UA 98290 U UA 98290 U 5 10 15 20 25 30 35 40 45 50 55 Спосіб належить до галузі електроенергетики, а саме до методу запуску генератора за допомогою приводу. Відомо про спосіб упереджуючого керування генератором, який працює на асинхронний двигун (Касаткин А.С. "Основы электротехники", М. - изд-во "Энергия", 1966, 712 с. с ил., стр. 487), що включає функціональний зв'язок ротора приводу і ротора генератора з можливістю обертання і формування вихідної напруги генератора, яку подають на зовнішнє навантаження. Недоліком такого способу є різке підвищення енергії, що споживається приводом в початковий момент запуску генератора. Відомо також про спосіб запуску генератора за допомогою ротора основного і додаткового приводу (див. Патент AU №85859), що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження (прототип). Недоліком прототипу є необхідність використання приводу підвищеної потужності, що також призводить до підвищення споживаної енергії приводом в початковий момент запуску генератора. В основу корисної моделі поставлена задача удосконалення способу одночасного запуску генератора за допомогою основних приводів і додаткових приводів. Поставлена задача вирішується тим, що використовується спосіб запуску генератора за допомогою основного приводу і додаткових приводів наступним чином. Спосіб одночасного запуску генератора за допомогою основного приводу і додаткових приводів, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, при цьому з іншого боку основного приводу вводять перший додатковий привод, ротор якого функціонально фіксують з ротором основного приводу, а з іншого боку генератора вводять другий і третій додаткові приводи, в яких ротори з'єднують послідовно, і за допомогою пружної додаткової пружини їх фіксують з ротором генератора для спільної передачі обертального моменту на ротор. Введення додаткових приводів функціонально пов'язаних з ротором генератора дозволяє зменшити витрати електричної енергії 20 % - 25 %. На кресленні зображена схемна реалізація функціонального зв'язку між генератором та основним і додатковими приводами. Спосіб одночасного запуску генератора за допомогою основного приводу і додаткових приводів, що включає функціональний зв'язок між ротором 1 основного приводу 2 і ротором 3 генератора 4, який виконують за допомогою пружної пружини 5 для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження. При цьому з іншого боку основного приводу 2 вводять перший додатковий привод 6, ротор 7 якого функціонально фіксують з ротором 1 основного приводу 2, а з іншого боку генератора 4 вводять другий і третій додаткові приводи 8 і 9, в яких ротори 10 і 11 з'єднують послідовно, і за допомогою пружної додаткової пружини 12 їх фіксують з ротором 13 генератора 4 для спільної передачі обертального моменту на ротор 3, 13 генератора 4. Реалізується спосіб одночасного запуску генератора за допомогою основного приводу і додаткових приводів наступним чином. Для запуску генератора 4 на статорні обмотки основного приводу 2 і першого додаткового приводу 6 подають напругу, а оскільки ротор 1 основного приводу 2 і ротор першого додаткового приводу 6 за допомогою пружної пружини 5 функціонально пов'язаний з ротором 3 генератора 4, то за допомогою пружної пружини 5 реалізують процедуру додавання первісного аргументу моменту обертання основного приводу 2 і першого додаткового приводу 6, коли навантаження генератора 4 максимальне (його ротор 3 нерухомий) і наступних моментів часу, коли навантаження генератора зменшується (його ротор 3 знаходиться в стані обертання). В результаті на функціональну структуру ротора 3 генератора при його запуску діє збільшений момент обертання пружної пружини 5 і ротора 1 основного приводу 2. Одночасно з процедурою подачі напруги на статорну обмотку основного приводу 2 і першого додаткового приводу 6 подають напругу на статорні обмотки другого і третього додаткових приводів 8 і 9, і за допомогою їхнього спільного аргументу моменту обертання і накопиченого аргументу моменту обертання в пружній додатковій пружині 12 виконують одночасний запуск генератора 4, що призводить до енергетичної мінімізації при його запуску. Використання запропонованого способу одночасного запуску генератора за допомогою основного приводу і додаткових приводів зменшує витрати електричної енергії на 20 % - 25 %. 60 1 UA 98290 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб одночасного запуску генератора за допомогою основного приводу і додаткових приводів, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, який відрізняється тим, що з іншого боку основного приводу вводять перший додатковий привод, ротор якого функціонально фіксують з ротором основного приводу, а з іншого боку генератора вводять другий і третій додаткові приводи, в яких ротори з'єднують послідовно, і за допомогою пружної додаткової пружини їх фіксують з ротором генератора для спільної передачі обертального моменту на ротор генератора. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
