Установка для очищення стічних вод
Номер патенту: 14721
Опубліковано: 04.02.1997
Автори: Товстуха Оксана Романовна, Шевченко Анатолій Маркович, Зеленюк Ілля Григорович
Формула / Реферат
Установка для очистки сточных вод, содержащая две и более емкостей, последовательно расположенных одна за другой, подводящую трубу, расположенную над емкостью, внутри емкости установлены носители для иммобилизации активного ила, отличающаяся тем, что емкости установлены неподвижно, с уклоном дна, в нижней части емкости укреплена сливная труба, за емкостью установлена емкость-балансир, а носители для иммобилизации активного яла закреплены на решетке, котораяспомощьютросаооединенасемкостью-ба-лансиром.
Текст

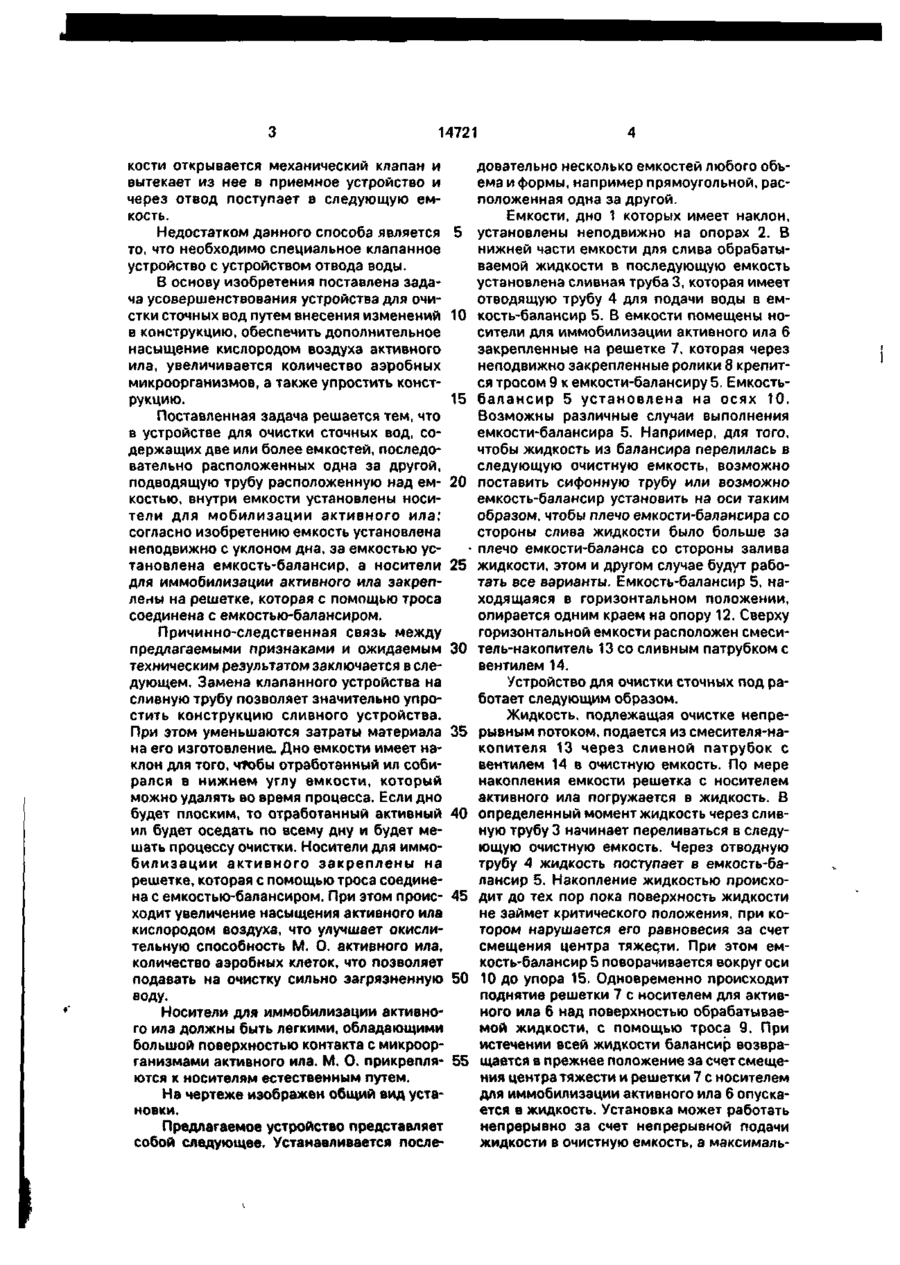

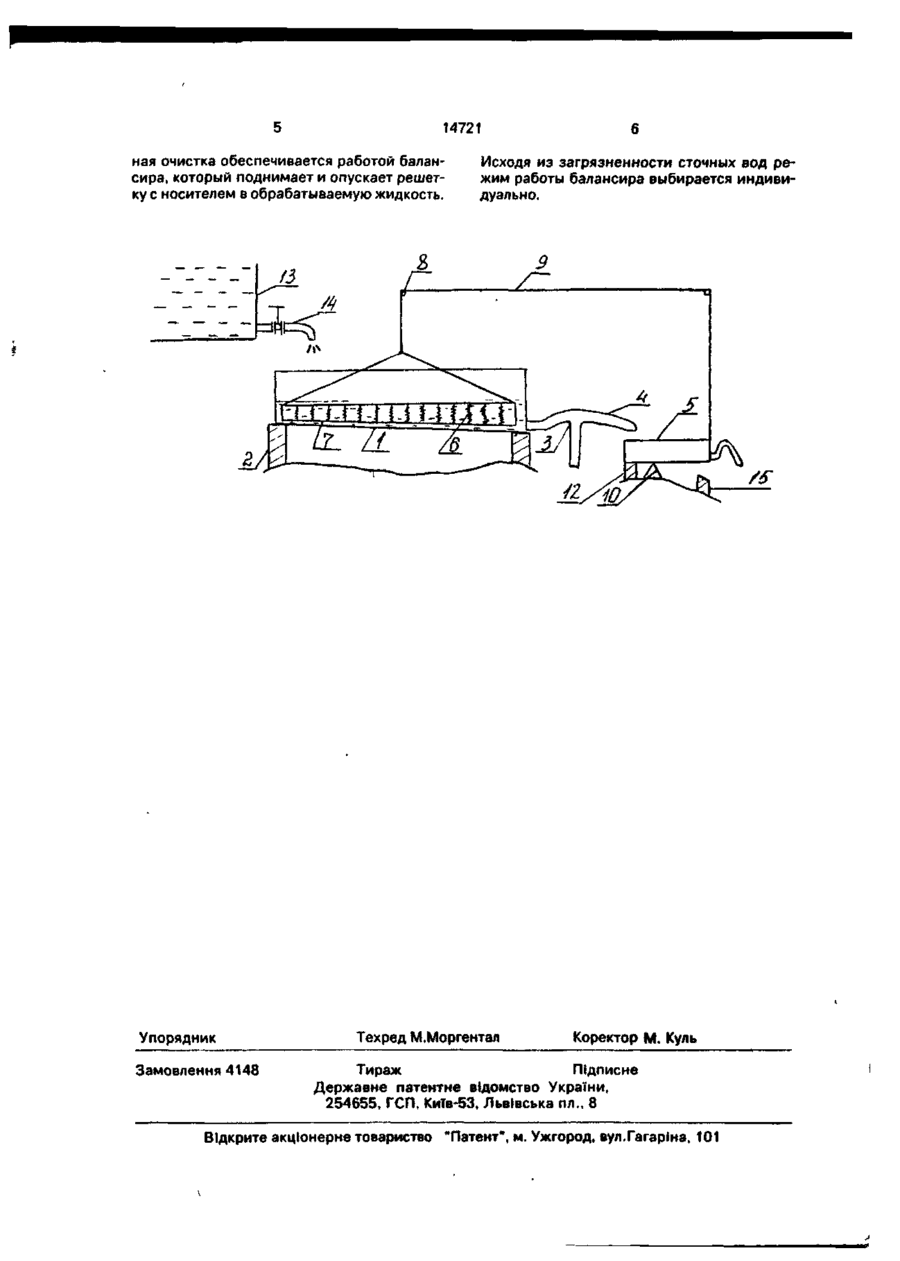

Установка для очистки сточных вод, содержащая две и более емкостей, последова тельно расположенных одна за другой, подводящую трубу, расположенную над емкостью, внутри емкости установлены носители для иммобилизации активного ила, о т л и ч а ю щ а я с я тем, что емкости установлены неподвижно, с уклоном дна, в нижней части емкости укреплена сливная труба, за емкостью установлена емкость-балансир, а носители для иммобилизации активного ила закреплены на решетке, которая с помощью троса соединена с емкостью-балансиром. Устройство относится к технике по очистке сточных вод в промышленных условиях и может быть использовано в пищевой, химической, медицинской и других отраслях промышленности. Аналогом изобретения является объемный дозатор непрерывного действия. Устройство и эксплуатация оборудования предприятий пищевой промышленности. Под ред. А. П. Драгилева. М м Пищевая промышленность, 1979, с. 182-183). Дозатор состоит из емкости с электромагнитным или пневматическим клапаном, в которую поступает жидкость при помощи тяг и рычагов, связанных с указательным прибором. Управление питателем и исполнительным механизмом открывания клапана еикости производится по сигналу датчика, который при достижении точного объема жидкости в емкости дает команду не выключение питателя и открытие электромагнитного или пневматического клапана. После опорожнения емкости сбрасывает датчик и цикл повторяется. Недостатком аналога является сложная система, состоящая из тяг, рычагов с емкостным датчиком с подведением электроэнергии для срабатывания электромагнитного клапана или подачей воздуха для срабатывания пневматического клапана. Прототипом предлагаемого изобретения является устройство по авт. св. № 1696401 АІ МКЛ С 02 F 3/24, 1991, "Устройство для очистки сточных вод", Устройство состоит из емкостей расположенных одна под другой и опоры, на которых установлены данные емкости, способные при наполнении определенного объема жидкости поворачиваться на осях на определенный угол. При опускании этой ем С > 14721 кости открывается механический клапан и вытекает из нее в приемное устройство и через отвод поступает в следующую емкость. Недостатком данного способа является 5 то, что необходимо специальное клапанное устройство с устройством отвода воды. В основу изобретения поставлена задача усовершенствования устройства для очистки сточных вод путем внесения изменений 10 в конструкцию, обеспечить дополнительное насыщение кислородом воздуха активного ила, увеличивается количество аэробных микроорганизмов, а также упростить конструкцию. 15 Поставленная задача решается тем, что в устройстве для очистки сточных вод, содержащих две или более емкостей, последовательно расположенных одна за другой, подводящую трубу расположенную над ем- 20 костью, внутри емкости установлены носители для мобилизации активного ила; согласно изобретению емкость установлена неподвижно с уклоном дна, за емкостью установлена емкость-балансир, а носители 25 для иммобилизации активного ила закреплены на решетке, которая с помощью троса соединена с емкостью-балансиром. Причинно-следственная связь между предлагаемыми признаками и ожидаемым 30 техническим результатом заключается в следующем. Замена клапанного устройства на сливную трубу позволяет значительно упростить конструкцию сливного устройства. При этом уменьшаются затраты материала 35 на его изготовление. Дно емкости имеет наклон для того, чтобы отработанный ил собирался в нижнем углу емкости, который можно удалять во время процесса. Если дно будет плоским, то отработанный активный 40 ил будет оседать по всему дну и будет мешать процессу очистки. Носители для иммобилизации активного закреплены на решетке, которая с помощью троса соединена с емкостью-балансиром. При этом проис- 45 ходит увеличение насыщения активного ила кислородом воздуха, что улучшает окислительную способность М. О. активного ила, количество аэробных клеток, что позволяет подавать на очистку сильно загрязненную 50 воду. Носители для иммобилизации активного ила должны быть легкими, обладающими большой поверхностью контакта с микроорганизмами активного ила. М. О. прикрепля- 55 ются к носителям естественным путем. На чертеже изображен общий вид установки. Предлагаемое устройство представляет собой следующее. Устанавливается после довательно несколько емкостей любого объема и формы, например прямоугольной, расположенная одна за другой. Емкости, дно 1 которых имеет наклон, установлены неподвижно на опорах 2. В нижней части емкости для слива обрабатываемой жидкости в последующую емкость установлена сливная труба 3, которая имеет отводящую трубу 4 для подачи воды в емкость-балансир 5. В емкости помещены носители для иммобилизации активного ила 6 закрепленные на решетке 7, которая через неподвижно закрепленные ролики 8 крепится тросом 9 к емкости-балансиру 5. Емкостьбалансир 5 установлена на осях 10. Возможны различные случаи выполнения емкости-балансира 5. Например, для того, чтобы жидкость из балансира перелилась в следующую очистную емкость, возможно поставить сифонную трубу или возможно емкость-балансир установить на оси таким образом, чтобы плечо емкости-балансира со стороны слива жидкости было больше за плечо емкости-баланса со стороны залива жидкости, этом и другом случае будут работать все варианты. Емкость-балансир 5, находящаяся в горизонтальном положении, опирается одним краем на опору 12. Сверху горизонтальной емкости расположен смеситель-накопитель 13 со сливным патрубком с вентилем 14. Устройство для очистки сточных под работает следующим образом. Жидкость, подлежащая очистке непрерывным потоком, подается из смесителя-накопителя 13 через сливной патрубок с вентилем 14 в очистную емкость. По мере накопления емкости решетка с носителем активного ила погружается в жидкость. В определенный момент жидкость через сливную трубу 3 начинает переливаться в следующую очистную емкость. Через отводную трубу 4 жидкость поступает в емкость-балансир 5. Накопление жидкостью происходит до тех пор пока поверхность жидкости не займет критического положения, при котором нарушается его равновесия за счет смещения центра тяжесди. При этом емкость-балансир 5 поворачивается вокруг оси 10 до упора 15. Одновременно происходит поднятие решетки 7 с носителем для активного ила 6 над поверхностью обрабатываемой жидкости, с помощью троса 9. При истечении всей жидкости балансир возвращается в прежнее положение за счет смещения центра тяжести и решетки 7 с носителем для иммобилизации активного ила 6 опускается в жидкость. Установка может работать непрерывно за счет непрерывной подачи жидкости в очистную емкость, а максималь 14721 ная очистка обеспечивается работой балансира, который поднимает и опускает решетку с носителем в обрабатываемую жидкость. Упорядник Замовлення 4148 Исходя из загрязненности сточных вод режим работы балансира выбирается индивидуально. Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Автори англійськоюZeleniuk Illia Hryhorovych, Shevchenko Anatolii Markovych, Tovstukha Oksana Romanovna
Автори російськоюЗеленюк Илья Григорьевич, Шевчеко Анатолий Маркович, Товстуха Оксана Романовна
МПК / Мітки
МПК: C02F 3/24
Мітки: установка, очищення, стічних, вод
