Пристрій для зачищення напливів зварювального шва обичайки бочки металевої

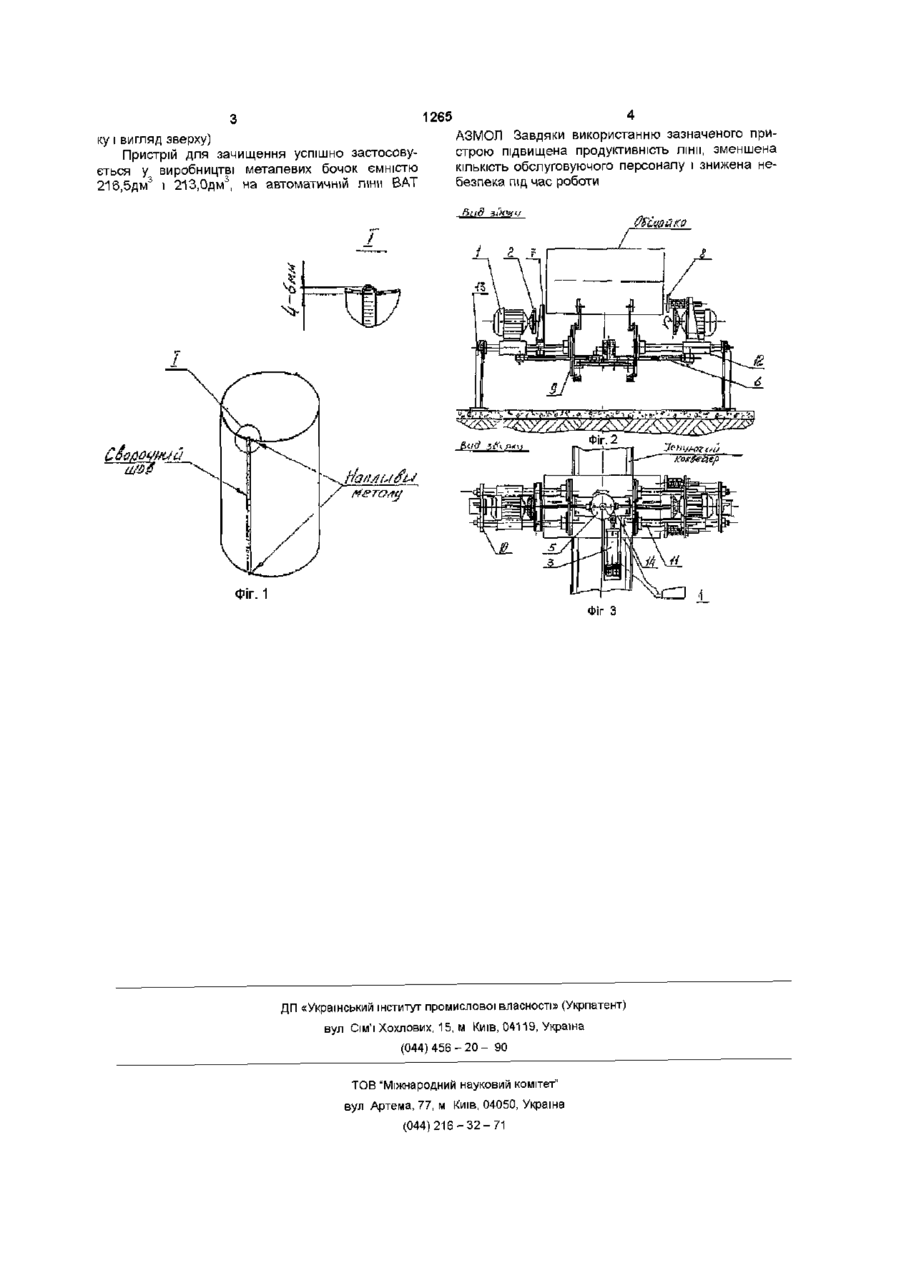

Пристрій для зачищення напливів зварювального шва на торцях обичайки бочки металевої, що складається з електродвигуна і шліфувального круга, який відрізняється тим, що додатково містить круглі напрямні, дві каретки, поворотний диск, дві тяги, пневматичний циліндр, пневмопедаль, упор, притискач, чотири опорні пластини, дві стійки і плиту опорну для пневмоциліндра, а два електродвигуни з шліфувальними кругами рознесено на відстань ширини оброблюваної обичайки Пристрій для зачищення напливів зварювального шва на торцях обичайки бочки металевій (далі - пристрій для зачищення) використовується на автоматичній лінії з виробництва бочок металевих При зварюванні обичайки бочки металевій на краях зварювального шва утворюються напливи металу, наявність яких вкрай негативно вшиває на формування загортального шва і призводить до течі бочок Відома шліфувальна електрична машина (А Д Гитлевич "Механизация и автоматизация сварочного производства" - Москва "Мащиностроение", 1979) являє собою ручну електрошліфувальну машину, яка має встроений електродвигун і шліфувальний круг (прототип) За допомогою цієї машини виконується зачищення напливів зварювальних швів Для того щоб виконати на рухомому конвеєрі зачистку напливів зварювального шва обичайки з двох сторін необхідно мата дві таких машини і виконувати зачистку двома робітниками або зачищати спочатку з одного боку обичайки, а потім з іншого Ручні машини для зачищення дуже важко застосовувати в умовах автоматичної лінії з виробництва бочок, оскільки вони створюють небезпечні умови експлуатації, знижують продуктивність лінії і підвищують витрати (збільшення КІЛЬ Суть корисної моделі полягає у наступному для видалення напливів зварювального шва пропонується використовувати пристрій, що монтується безпосередньо на конвеєрі автоматичної лінії і дозволяє одночасно обробляти обидва торця обечайки за 5 - 7сек Пропонований пристрій, як і прототип, має електричні двигуни 1 з встановленими на них шліфувальними кругами 2 На ВІДМІННІСТЬ ВІД прототипа пропонований пристрій додатково має чотири круглі напрямні 11 по яким пересуваються дві каретки 12, диск поворотний 5 який призводить у дію дві тяги 6, пневматичний циліндр 3 який керується пневмопедаллю 4 Окрім того пристрій має упор 7, прижим 8, пластини опорні дві передні 9 і дві задні 10, дві стійки 13 і плиту опорну пневмоциліндра 14, а два шліфувальних круги рознесено на відстань ширини обичайки і обробляють обичайку з обох боків одночасно КОСТІ робітників) Технічною задачею корисної моделі, яка пропонується, є створення пристрою для зачистки напливів зварювального шва на торцях обичайки бочки металевій, який забезпечить зачистку одночасно з обох боків обичайки на автоматичній лінії Завдяки пристрою зачистка наплив зварювального шва виконується у автоматичному режимі Перед початком обробки обичайка подається до упору і затискається Функцією оператора є тільки орієнтація шва обечайки у ВІДПОВІДНОСТІ ДО шліфувальних кругів і керування педаллю Пристрій працює так при натисканні на педаль 4 стисненим повітрям призволиться до дії шток пневматичного циліндра 3, який провертає диск 5 і завдяки тягам 6, електродвигуни з шліфувальними кругами, які розташовані на каретках 12, подаються до обичайки одночасно, з обох боків і відбувається зачищення напливів зварювального шва на торцях обичайки свергающимися шліфувальними кругами Фіг 1 - обичайка бочки Фіг 2, 3 - загальний вигляд пристрою для зачищення напливів зварювальних швів на торцях обичайки бочки (вигляд збо ю (О З 1265 4 ку і вигляд зверху) АЗМОЛ Завдяки використанню зазначеного приПристрій для зачищення успішно застосовустрою підвищена продуктивність лінії, зменшена ється у виробництві металевих бочок ємністю КІЛЬКІСТЬ обслуговуючого персоналу і знижена не3 3 216,5дм і 213,0дм , на автоматичній лінії ВАТ безпека під час роботи Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
