Шків копровий рознімний

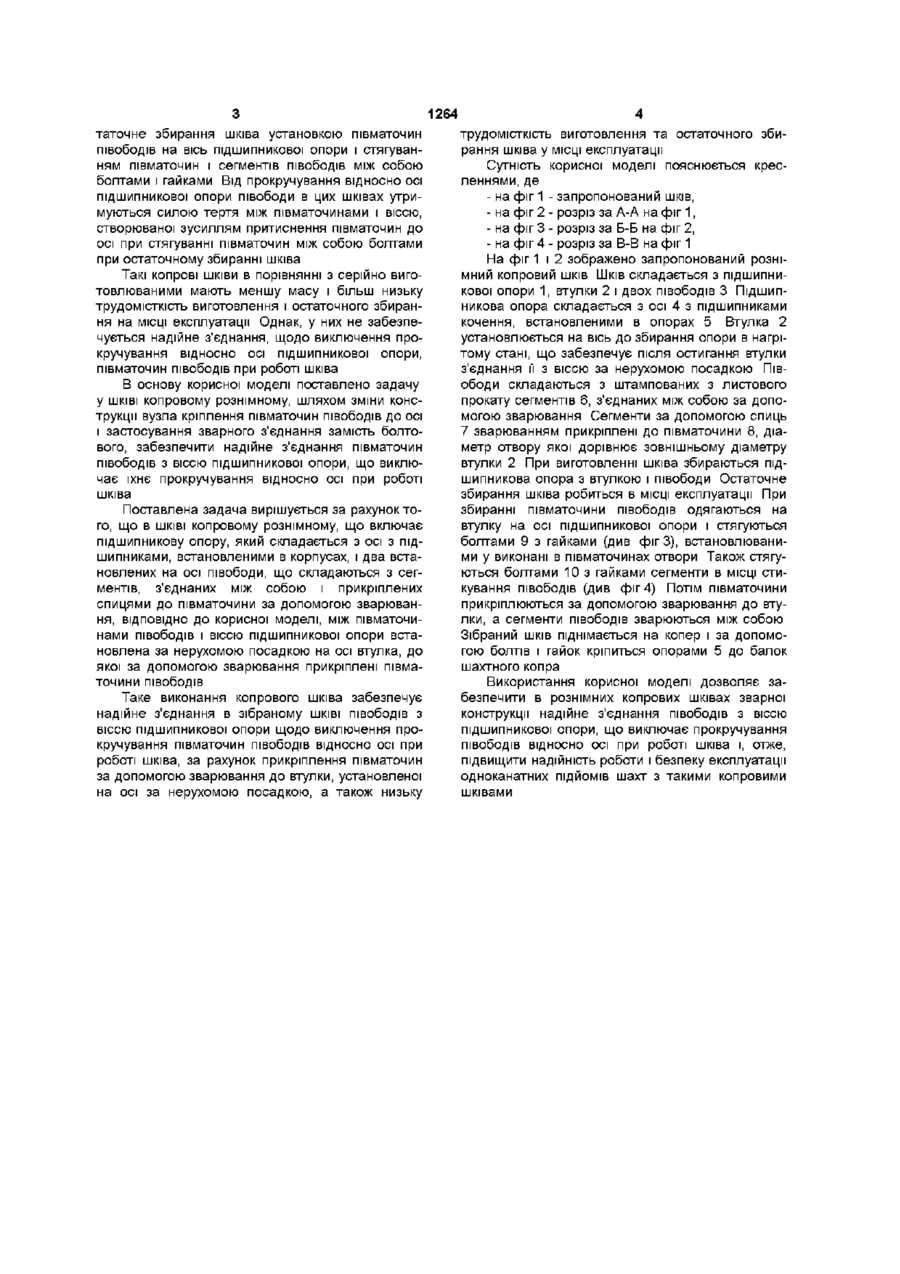

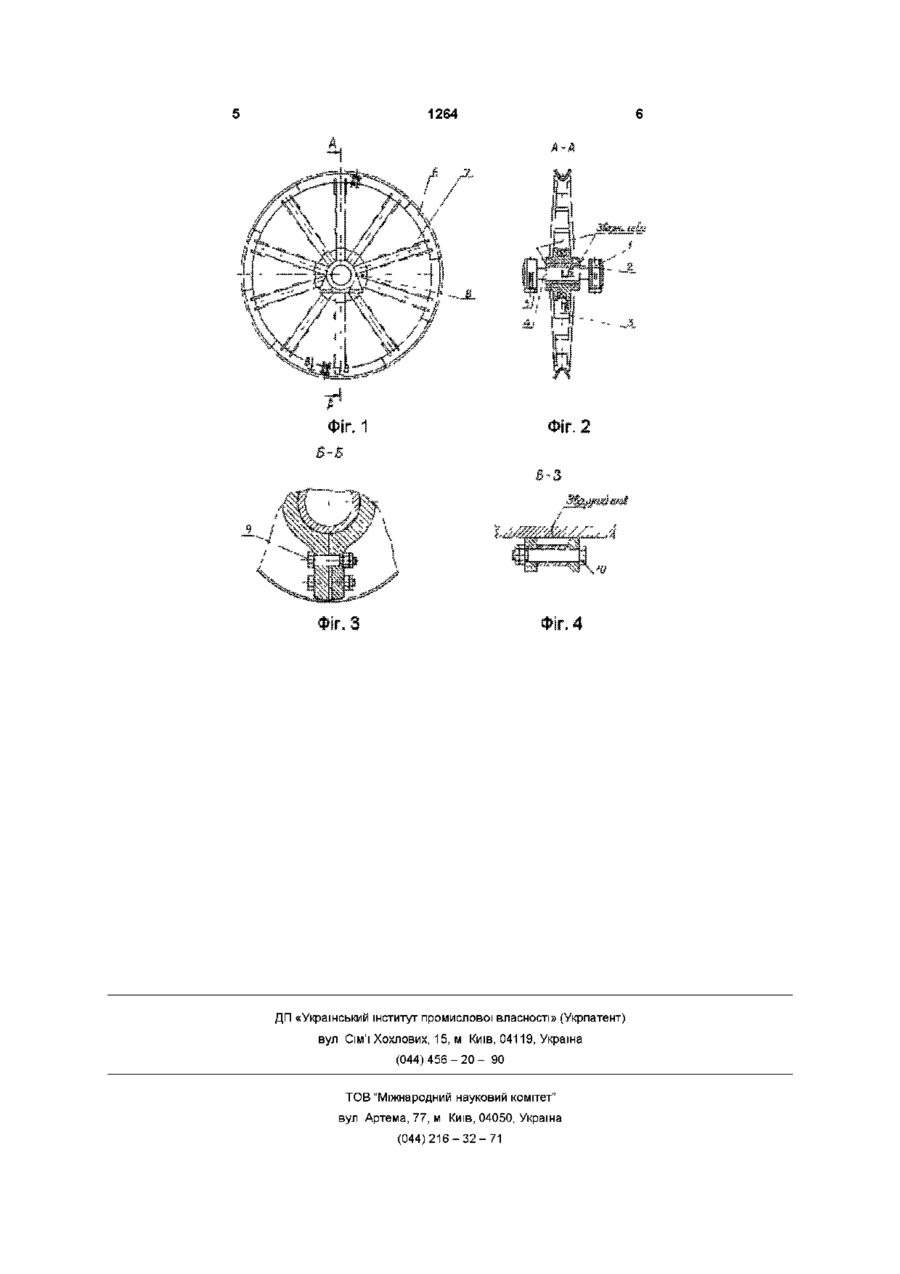

Шків копровий рознімний , що включає підшипникову опору, яка складається з осі з підшипниками, встановленими в корпусах, і два встановлених на осі опори півободи, що складаються із сегментів, з'єднаних між собою і прикріплених спицями до півматочин за допомогою зварювання, який відрізняється тим, що між півматочинами і віссю підшипникової опори встановлена за нерухомою посадкою на осі втулка, до якої за допомогою зварювання прикріплені півматочини півободів Корисна модель стосується піднімальних установок, зокрема, копрових ШКІВІВ рознімної конструкції, за умови транспортування до місця установки, і може бути використана у вугільній промисловості ВІДОМІ рознімні копрові шківи (див "Шкивы копровые Руководство по эксплуатации Ш 00 000 РЭ" ОАО "Дружківський машзавод", 1991 р), призначені для підтримання і направлення сталевих канатів клітьових і скіпових одноканатних ПІДЙОМІВ ДІЮЧИХ та тих, що будуються, шахт, які містять два півободи, маточину і підшипникову опору Півободи складаються з сегментів, з якими безпосередньо контактує канат при роботі шківа, спиць і косинок Сегменти з'єднані між собою з косинками і спицями за допомогою заклепок Підшипникова опора складається з осі з підшипниками, встановленими в корпусах, за допомогою яких шків у МІСЦІ установки кріпиться до балок шахтного копра На осі підшипникової опори встановлено маточину, до якої кріпляться спиці півободів Для виключення прокручування маточини, а, отже, і півободів відносно осі при роботі шківа, маточину встановлено на осі за нерухомою посадкою спиць півободів з маточиною болтами з гайками, встановлюваними в отворах на кінцях спиць і в маточині Сегменти півободів у МІСЦІ з'єднання кріпляться за допомогою заклепок до накладки з наступним її приварюванням до зовнішньої поверхні сегментів Копрові шківи описаної конструкції серійно виготовляються в Україні Недоліком таких ШКІВІВ Є висока трудомісткість виготовлення і збирання, обумовлена наявністю великої КІЛЬКОСТІ заклепочних і болтових з'єднань, збільшені розміри маточини через необхідність розміщення на маточинах болтових з'єднань маточин зі спицями, у порівнянні з необхідними розмірами за умови тривкості маточин, що обумовлює Збирання копрового шківа здійснюється в такий спосіб При виготовленні шківа збираються два півободи і підшипникова опора Перед збиранням підшипникової опори на и вісь встановлюють у нагрітому стані маточину для забезпечення після остигання нерухомої посадки и на осі На МІСЦІ експлуатації перед установкою на копрі робиться остаточне збирання шківа з'єднанням збільшення маси ШКІВІВ Найбільш близьким за технічною сутністю і досягнутим результатом до технічного рішення, що описується, є рознімний копровий шків (див проспект заводу гірничого машинобудування РЮМА S А - Польща) (прототип), що містить підшипникову опору, яка складається з осі з підшипниками, встановленими в корпусах, за допомогою яких опора кріпиться до балок шахтного копра, і двох установлених на осі півободів, що складаються із сегментів, з'єднаних між собою і прикріплених спицями до півматочини за допомогою зварювання Збирання копрового шківа здійснюється в такий спосіб При виготовленні шківа збираються два півободи і підшипникова опора На МІСЦІ експлуатації перед установкою на копрі робиться ос (О 1264 таточне збирання шківа установкою півматочин півободів на вісь підшипникової опори і стягуванням півматочин і сегментів півободів між собою болтами і гайками Від прокручування відносно осі підшипникової опори півободи в цих шківах утримуються силою тертя між півматочинами і віссю, створюваної зусиллям притиснення півматочин до осі при стягуванні півматочин між собою болтами при остаточному збиранні шківа Такі копрові шківи в порівнянні з серійно виготовлюваними мають меншу масу і більш низьку трудомісткість виготовлення і остаточного збирання на МІСЦІ експлуатації Однак, у них не забезпечується надійне з'єднання, щодо виключення прокручування відносно осі підшипникової опори, півматочин півободів при роботі шківа В основу корисної моделі поставлено задачу у ШКІВІ копровому рознімному, шляхом зміни конструкції вузла кріплення півматочин півободів до осі і застосування зварного з'єднання замість болтового, забезпечити надійне з'єднання півматочин півободів з віссю підшипникової опори, що виключає їхнє прокручування відносно осі при роботі шківа Поставлена задача вирішується за рахунок того, що в ШКІВІ копровому рознімному, що включає підшипникову опору, який складається з осі з підшипниками, встановленими в корпусах, і два встановлених на осі півободи, що складаються з сегментів, з'єднаних між собою і прикріплених спицями до півматочини за допомогою зварювання, ВІДПОВІДНО до корисної моделі, між півматочинами півободів і віссю підшипникової опори встановлена за нерухомою посадкою на осі втулка, до якої за допомогою зварювання прикріплені півматочини півободів Таке виконання копрового шківа забезпечує надійне з'єднання в зібраному ШКІВІ півободів з віссю підшипникової опори щодо виключення прокручування півматочин півободів відносно осі при роботі шківа, за рахунок прикріплення півматочин за допомогою зварювання до втулки, установленої на осі за нерухомою посадкою, а також низьку трудомісткість виготовлення та остаточного збирання шківа у МІСЦІ експлуатації Сутність корисної моделі пояснюється кресленнями, де - на фіг 1 - запропонований шків, - на фіг 2 - розріз за А-А на фіг 1, - на фіг 3 - розріз за Б-Б на фіг 2, - на фіг 4 - розріз за В-В на фіг 1 На фіг 1 і 2 зображено запропонований рознімний копровий шків Шків складається з підшипникової опори 1, втулки 2 і двох півободів 3 Підшипникова опора складається з осі 4 з підшипниками кочення, встановленими в опорах 5 Втулка 2 установлюється на вісь до збирання опори в нагрітому стані, що забезпечує після остигання втулки з'єднання її з віссю за нерухомою посадкою Півободи складаються з штампованих з листового прокату сегментів 6, з'єднаних між собою за допомогою зварювання Сегменти за допомогою спиць 7 зварюванням прикріплені до півматочини 8, діаметр отвору якої дорівнює зовнішньому діаметру втулки 2 При виготовленні шківа збираються підшипникова опора з втулкою і півободи Остаточне збирання шківа робиться в МІСЦІ експлуатації При збиранні півматочини півободів одягаються на втулку на осі підшипникової опори і стягуються болтами 9 з гайками (див фігЗ), встановлюваними у виконані в півматочинах отвори Також стягуються болтами 10 з гайками сегменти в МІСЦІ стикування півободів (див фіг 4) Потім півматочини прикріплюються за допомогою зварювання до втулки, а сегменти півободів зварюються між собою Зібраний шків піднімається на копер і за допомогою болтів і гайок кріпиться опорами 5 до балок шахтного копра Використання корисної моделі дозволяє забезпечити в рознімних копрових шківах зварної конструкції надійне з'єднання півободів з віссю підшипникової опори, що виключає прокручування півободів відносно осі при роботі шківа і, отже, підвищити надійність роботи і безпеку експлуатації одноканатних ПІДЙОМІВ шахт з такими копровими шківами 1264 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
