Спосіб виготовлення штампа та вигравіруваний предмет, зокрема штамп (варіанти)

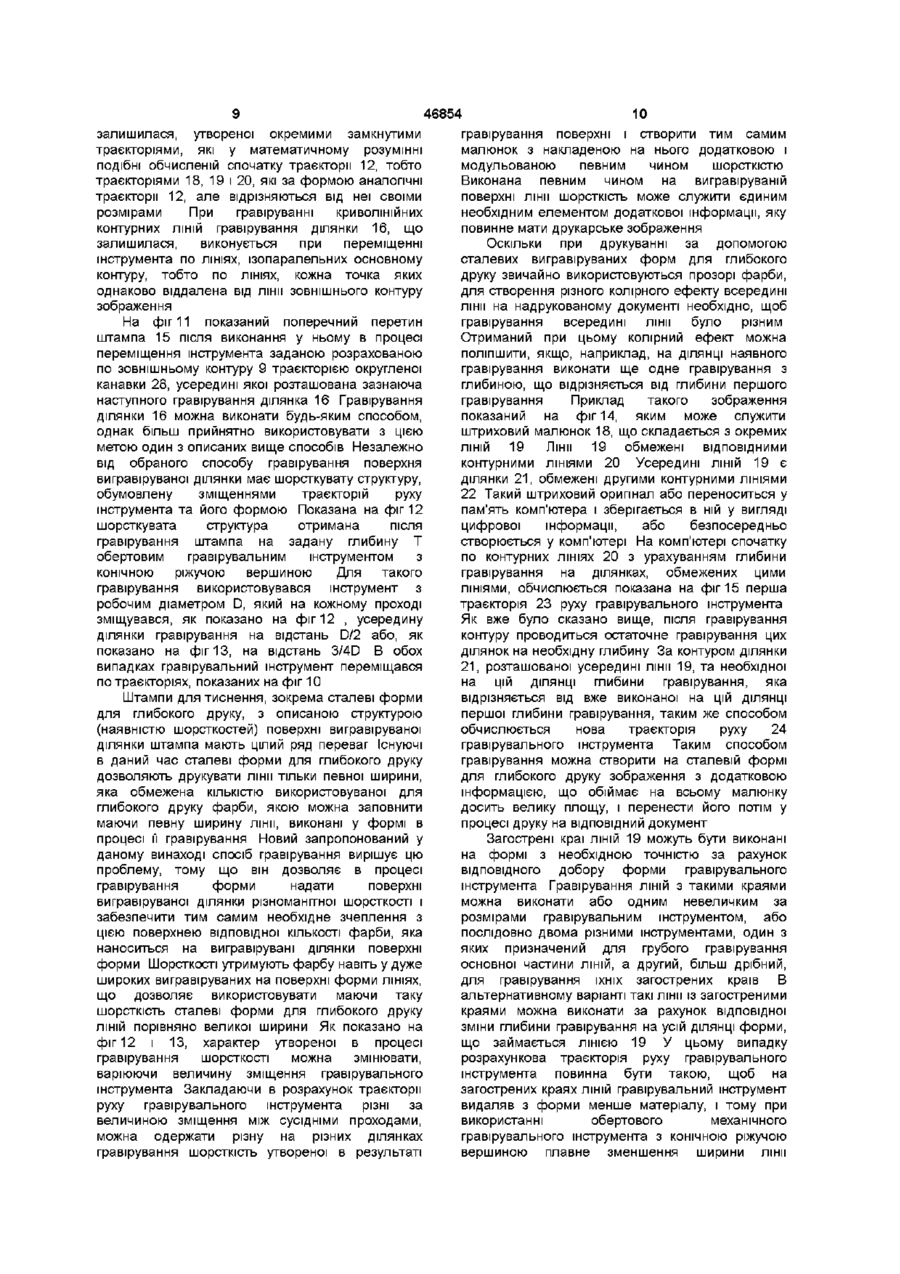

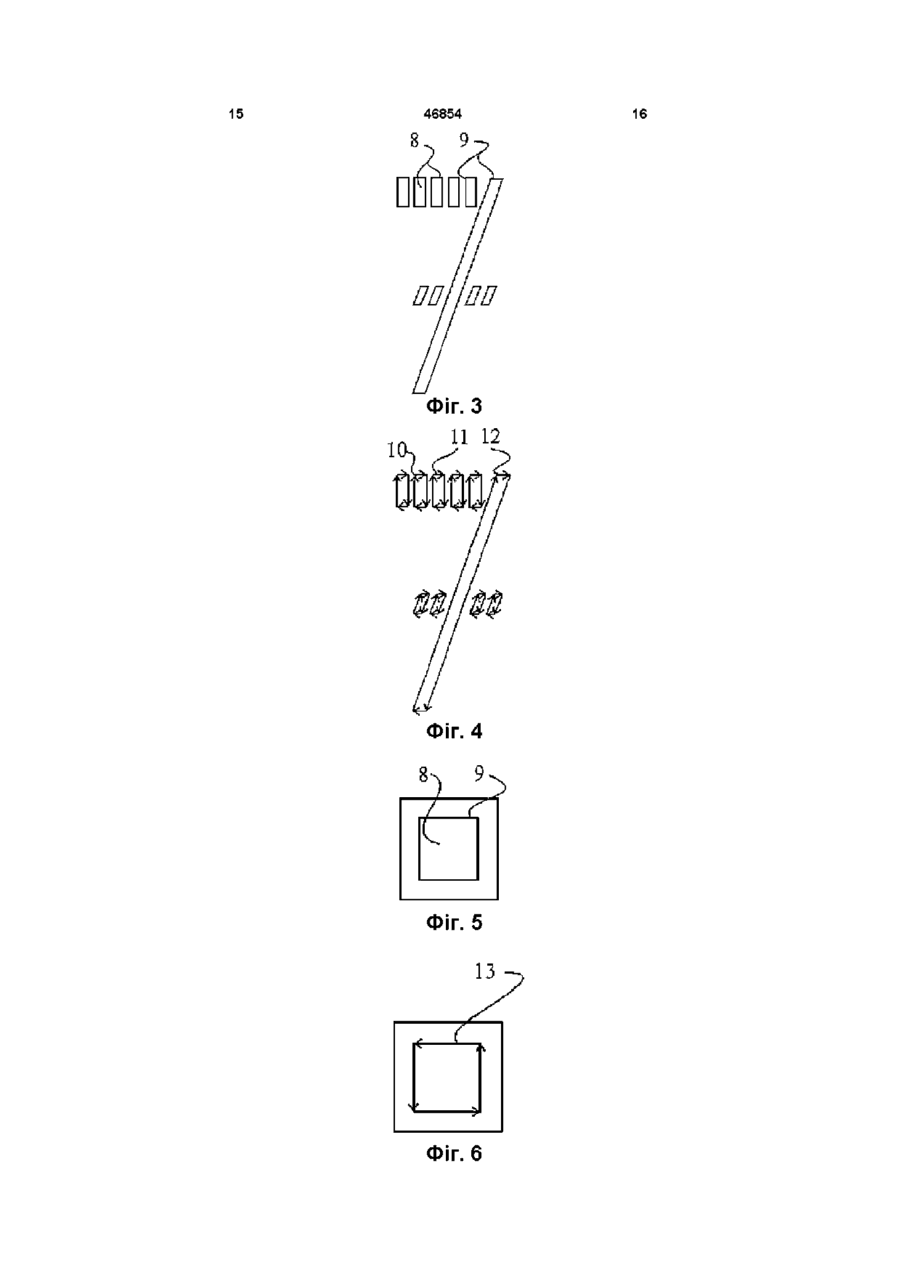

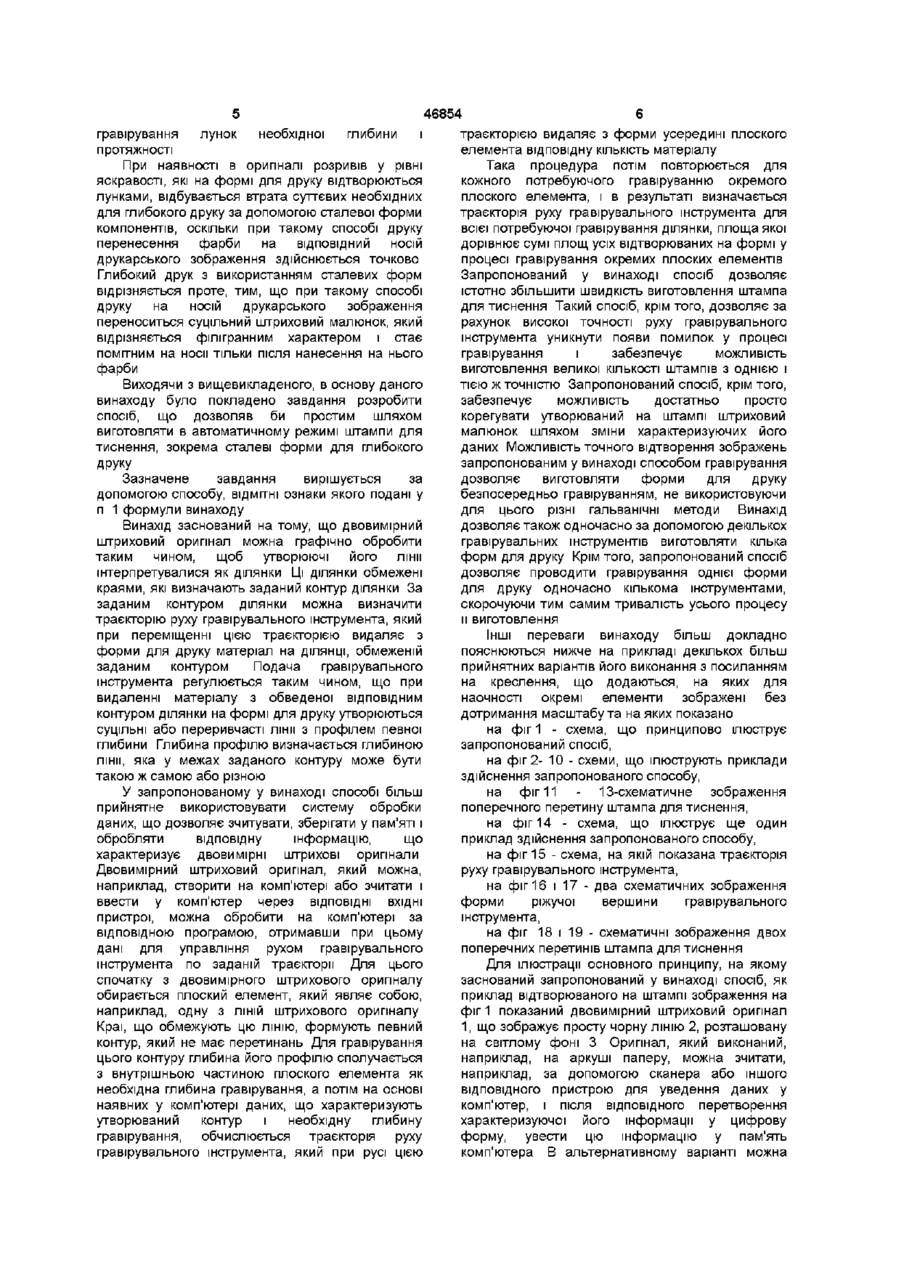

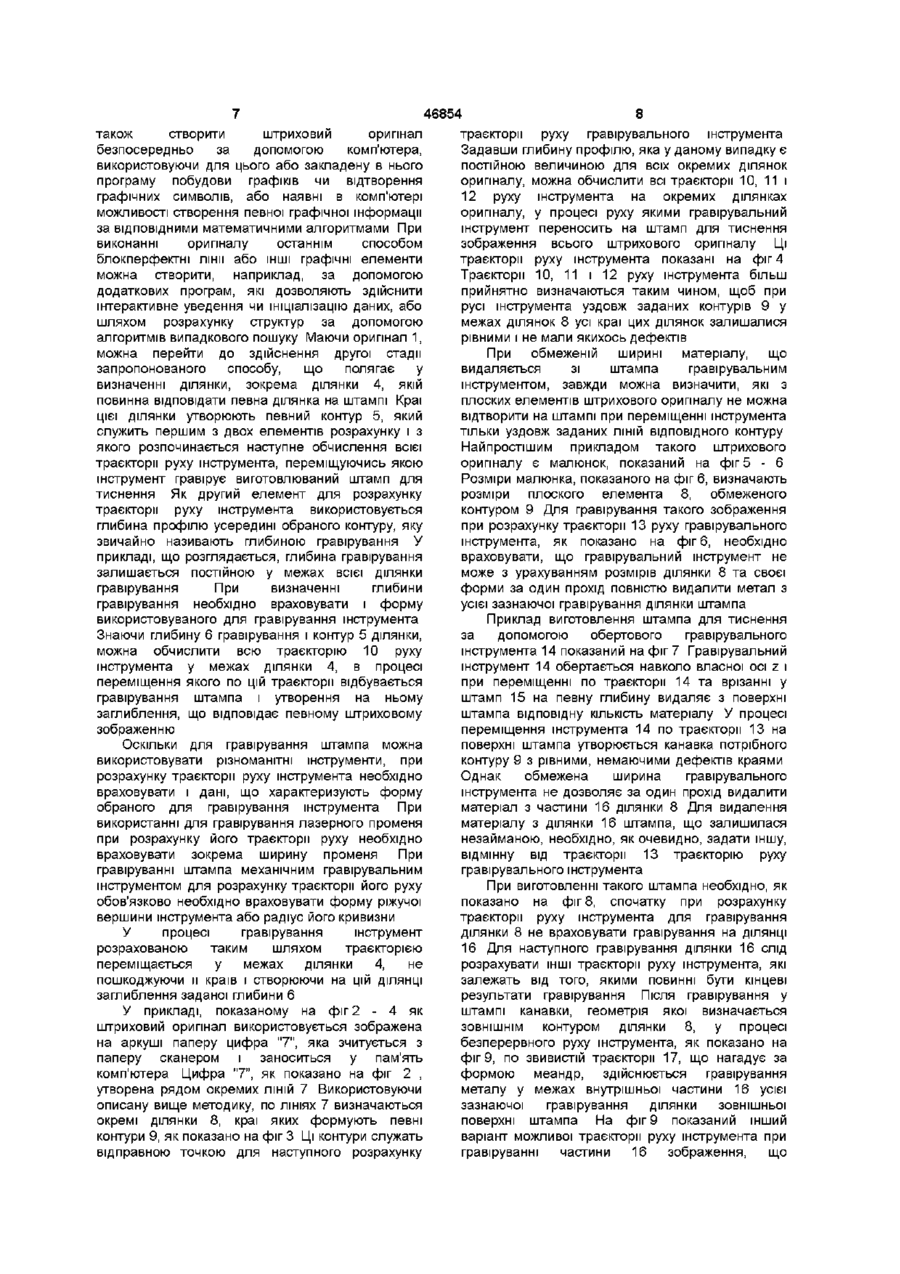

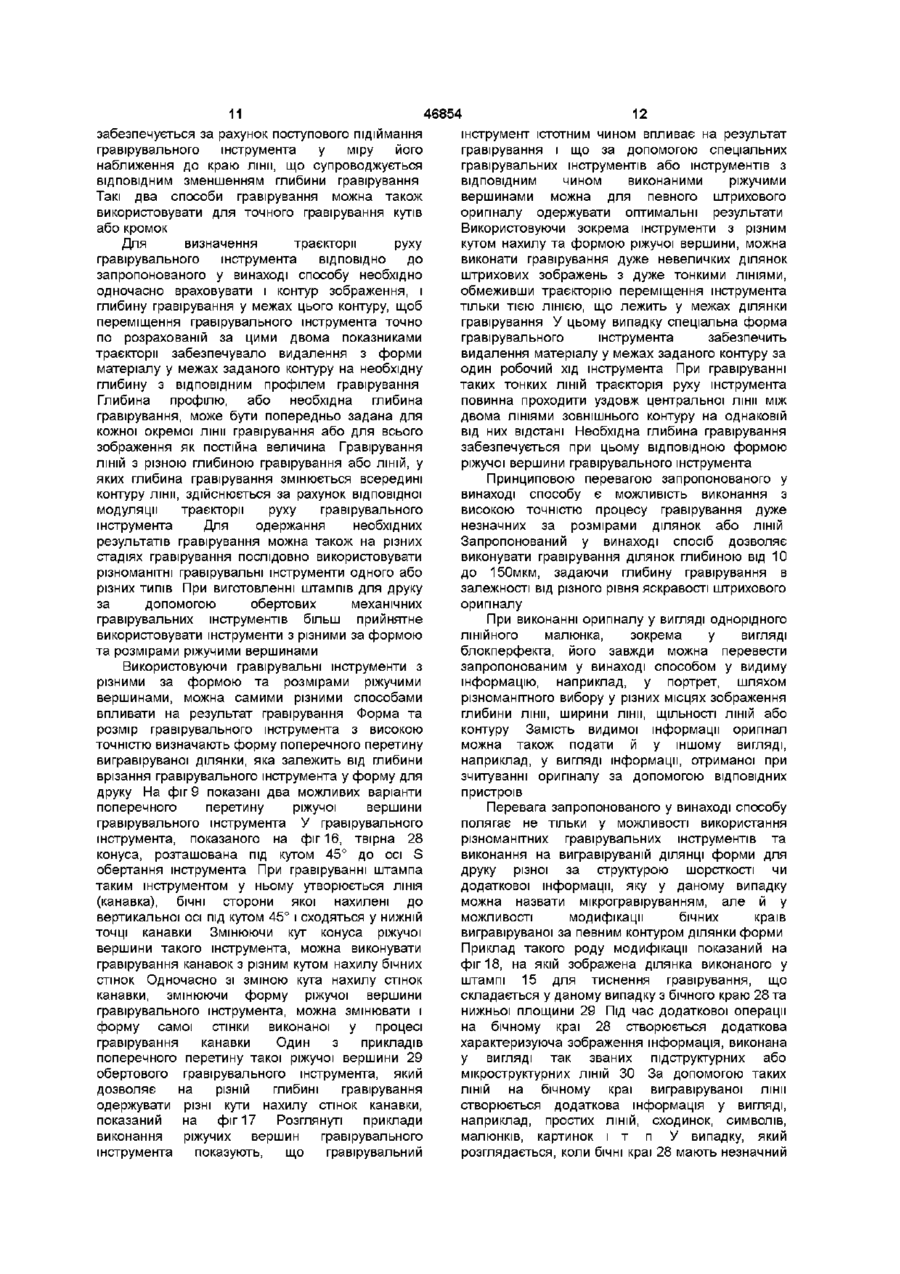

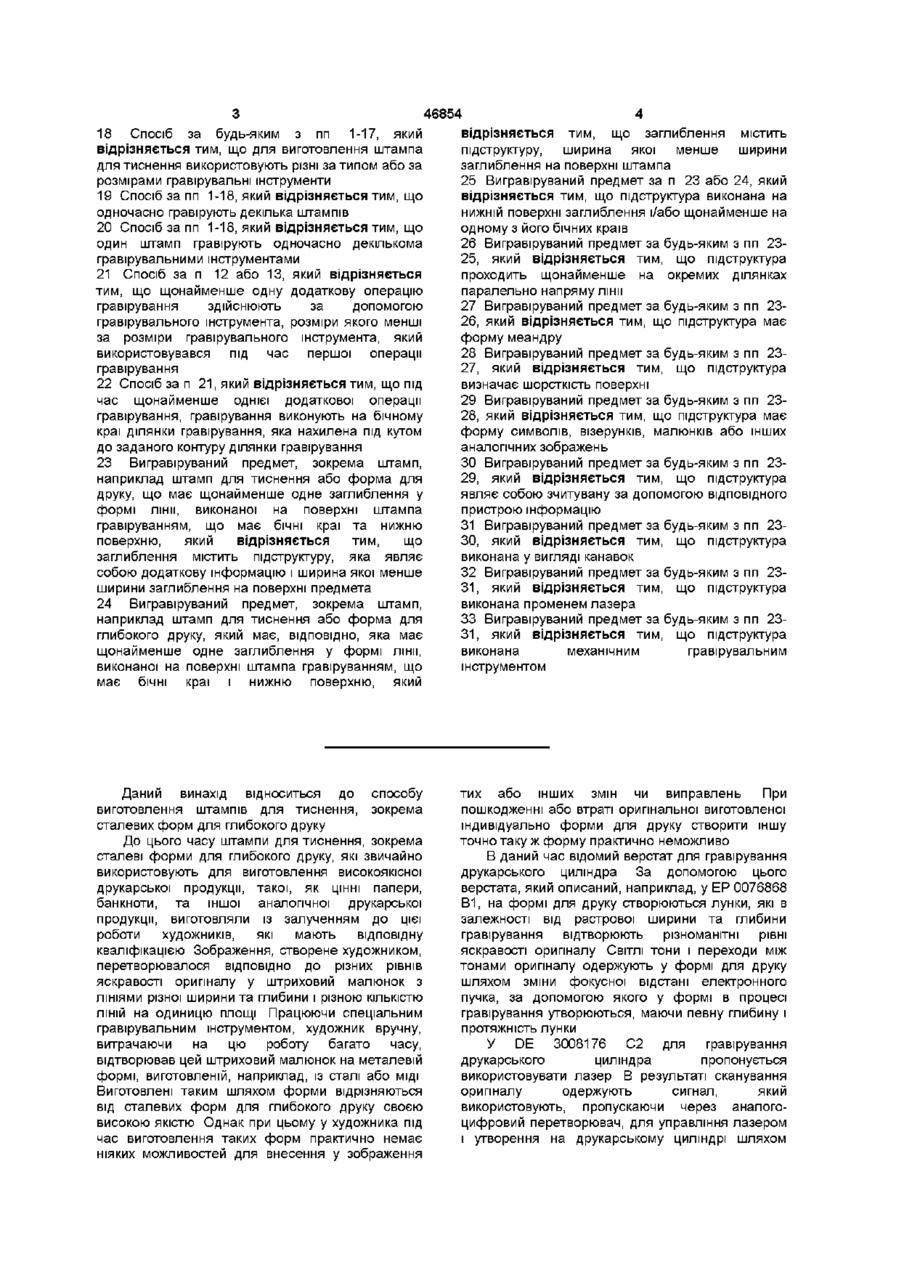

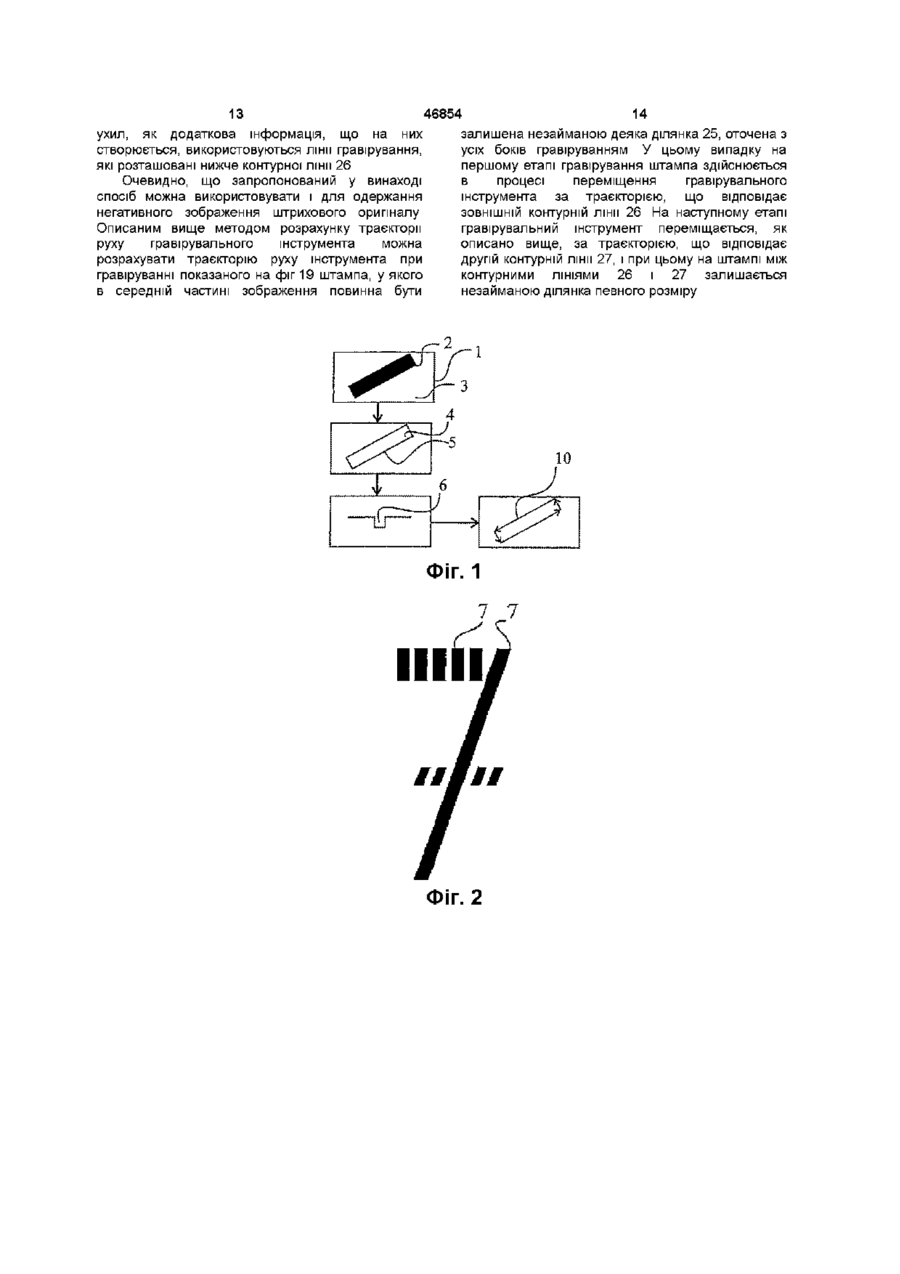

1 Спосіб виготовлення штампа для тиснення, зокрема сталевої форми для глибокого друку, що має щонайменше одне заглиблення у формі лінії, виконаної на поверхні штампа, який відрізняється тим, що щонайменше одну ЛІНІЮ виконують такою, що утворює на поверхні штампа обмежену за площею окрему ділянку, краї якої, у свою чергу, виконують такими, що утворюють на поверхні штампа заданий контур, всередині якого розташовують траєкторію руху гравірувального інструмента, яку визначають за цим контуром та за необхідною глибиною ділянки, від якої залежить глибина проникнення в штамп гравірувального інструмента, причому переміщення гравірувального інструмента цією траєкторією супроводжують видаленням матеріалу з поверхні штампа всередині заданого контуру на задану глибину 2 Спосіб за п 1, який відрізняється тим, що щонайменше частину траєкторії руху інструмента проводять паралельно заданому контуру 3 Спосіб за п 1 або 2, який відрізняється тим, що заданий контур не має перетинань 4 Спосіб за будь-яким з пп 1-3, який відрізняється тим, що задану глибину змінюють за траєкторією руху інструмента 5 Спосіб за будь-яким з пп 1-3, який відрізняється тим, що задану глибину залишають постійною за траєкторією руху інструмента 6 Спосіб за будь-яким з пп 1-5, який відрізняється тим, що видалення матеріалу всередині заданого контуру при русі гравірувального інструмента обраною траєкторією здійснюють за один прохід інструмента 7 Спосіб за будь-яким з пп 1-6, який відрізняється тим, що видалення матеріалу, що ВИГРАВІРУВАНИЙ ПРЕДМЕТ, ЗОКРЕМА ШТАМП залишився на ДІЛЯНЦІ гравірування, здійснюють при русі гравірувального інструмента по другій траєкторії 8 Спосіб за п 7, який відрізняється тим, що видалення матеріалу, що залишився на ДІЛЯНЦІ гравірування, здійснюють при контрольованому русі гравірувального інструмента, який при цьому рухається за траєкторіями, подібними або ізопаралельними заданому контуру ділянки 9 Спосіб за п 7, який відрізняється тим, що видалення матеріалу, що залишився на ДІЛЯНЦІ гравірування, здійснюють при контрольованому русі гравірувального інструмента, який при цьому рухається за траєкторією, що нагадує за формою меандр 10 Спосіб за будь-яким з пп 7-9, який відрізняється тим, що при видаленні матеріалу, що залишився на ДІЛЯНЦІ гравірування, на цій ДІЛЯНЦІ штампа утворюють нову поверхню з певною шорсткістю 11 Спосіб за п 10, який відрізняється тим, що переміщення гравірувального інструмента здійснюють таким чином, що шорсткість, яка утворюється на штампі, має форму канавок 12 Спосіб за будь-яким з пп 1-11, який відрізняється тим, що щонайменше на частині ділянки гравірування під час однієї або декількох наступних операцій гравірування здійснюють додаткове видалення матеріалу на задану глибину 13 Спосіб за п 12, який відрізняється тим, що під час однієї або декількох наступних операцій гравірування на поверхні штампа створюють візуально розпізнавану людиною або зчитувану ВІДПОВІДНИМ пристроєм інформацію 14 Спосіб за будь-яким з пп 1-13, який відрізняється тим, що контур гравірування задають за допомогою системи обробки даних 15 Спосіб за будь-яким з пп 1-14, який відрізняється тим, що гравірування здійснюють променем лазера 16 Спосіб за будь-яким з пп 1-14, який відрізняється тим, що гравірування здійснюють механічним гравірувальним інструментом 17 Спосіб за п 16, який відрізняється тим, що механічний гравірувальний інструмент під час гравірування обертається О ю 00 (О 46854 18 Спосіб за будь-яким з пп 1-17, який відрізняється тим, що для виготовлення штампа для тиснення використовують різні за типом або за розмірами гравірувальні інструменти 19 Спосіб за пп 1-18, який відрізняється тим, що одночасно гравірують декілька штампів 20 Спосіб за пп 1-18, який відрізняється тим, що один штамп гравірують одночасно декількома гравірувальними інструментами 21 Спосіб за п 12 або 13, який відрізняється тим, що щонайменше одну додаткову операцію гравірування здійснюють за допомогою гравірувального інструмента, розміри якого менші за розміри гравірувального інструмента, який використовувався під час першої операції гравірування 22 Спосіб за п 21, який відрізняється тим, що під час щонайменше однієї додаткової операції гравірування, гравірування виконують на бічному краї ділянки гравірування, яка нахилена під кутом до заданого контуру ділянки гравірування 23 Вигравіруваний предмет, зокрема штамп, наприклад штамп для тиснення або форма для друку, що має щонайменше одне заглиблення у формі лінії, виконаної на поверхні штампа гравіруванням, що має бічні краї та нижню поверхню, який відрізняється тим, що заглиблення містить підструктуру, яка являє собою додаткову інформацію і ширина якої менше ширини заглиблення на поверхні предмета 24 Вигравіруваний предмет, зокрема штамп, наприклад штамп для тиснення або форма для глибокого друку, який має, ВІДПОВІДНО, яка має щонайменше одне заглиблення у формі лінії, виконаної на поверхні штампа гравіруванням, що має бічні краї і нижню поверхню, який відрізняється тим, що заглиблення містить підструктуру, ширина якої менше ширини заглиблення на поверхні штампа 25 Вигравіруваний предмет за п 23 або 24, який відрізняється тим, що підструктура виконана на нижній поверхні заглиблення і/або щонайменше на одному з його бічних країв 26 Вигравіруваний предмет за будь-яким з пп 2325, який відрізняється тим, що підструктура проходить щонайменше на окремих ділянках паралельно напряму лінії 27 Вигравіруваний предмет за будь-яким з пп 2326, який відрізняється тим, що підструктура має форму меандру 28 Вигравіруваний предмет за будь-яким з пп 2327, який відрізняється тим, що підструктура визначає шорсткість поверхні 29 Вигравіруваний предмет за будь-яким з пп 2328, який відрізняється тим, що підструктура має форму символів, візерунків, малюнків або інших аналогічних зображень 30 Вигравіруваний предмет за будь-яким з пп 2329, який відрізняється тим, що підструктура являє собою зчитувану за допомогою ВІДПОВІДНОГО пристрою інформацію 31 Вигравіруваний предмет за будь-яким з пп 2330, який відрізняється тим, що підструктура виконана у вигляді канавок 32 Вигравіруваний предмет за будь-яким з пп 2331, який відрізняється тим, що підструктура виконана променем лазера 33 Вигравіруваний предмет за будь-яким з пп 2331, який відрізняється тим, що підструктура виконана механічним гравірувальним інструментом Даний винахід відноситься до способу виготовлення штампів для тиснення, зокрема сталевих форм для глибокого друку До цього часу штампи для тиснення, зокрема сталеві форми для глибокого друку, які звичайно використовують для виготовлення високоякісної друкарської продукції, такої, як ЦІННІ папери, банкноти, та іншої аналогічної друкарської продукції, виготовляли із залученням до цієї роботи художників, які мають відповідну кваліфікацією Зображення, створене художником, перетворювалося ВІДПОВІДНО ДО різних рівнів яскравості оригіналу у штриховий малюнок з ЛІНІЯМИ різної ширини та глибини і різною КІЛЬКІСТЮ ЛІНІЙ на одиницю площі Працюючи спеціальним гравірувальним інструментом, художник вручну, витрачаючи на цю роботу багато часу, відтворював цей штриховий малюнок на металевій формі, виготовленій, наприклад, із сталі або МІДІ Виготовлені таким шляхом форми відрізняються від сталевих форм для глибокого друку своєю високою якістю Однак при цьому у художника під час виготовлення таких форм практично немає ніяких можливостей для внесення у зображення тих або інших змін чи виправлень При пошкодженні або втраті оригінальної виготовленої індивідуально форми для друку створити іншу точно таку ж форму практично неможливо В даний час відомий верстат для гравірування друкарського циліндра За допомогою цього верстата, який описаний, наприклад, у ЕР 0076868 В1, на формі для друку створюються лунки, які в залежності від растрової ширини та глибини гравірування відтворюють різноманітні рівні яскравості оригіналу СВІТЛІ ТОНИ І переходи між тонами оригіналу одержують у формі для друку шляхом зміни фокусної відстані електронного пучка, за допомогою якого у формі в процесі гравірування утворюються, маючи певну глибину і протяжність лунки У DE 3008176 С2 для гравірування друкарського циліндра пропонується використовувати лазер В результаті сканування оригіналу одержують сигнал, який використовують, пропускаючи через аналогоцифровий перетворювач, для управління лазером і утворення на друкарському циліндрі шляхом 46854 траєкторією видаляє з форми усередині плоского елемента відповідну КІЛЬКІСТЬ матеріалу Така процедура потім повторюється для кожного потребуючого гравіруванню окремого плоского елемента, і в результаті визначається траєкторія руху гравірувального інструмента для всієї потребуючої гравірування ділянки, площа якої перенесення фарби на ВІДПОВІДНИЙ НОСІЙ дорівнює сумі площ усіх відтворюваних на формі у друкарського зображення здійснюється точково процесі гравірування окремих плоских елементів Глибокий друк з використанням сталевих форм Запропонований у винаході спосіб дозволяє відрізняється проте, тим, що при такому способі істотно збільшити швидкість виготовлення штампа друку на носій друкарського зображення для тиснення Такий спосіб, крім того, дозволяє за переноситься суцільний штриховий малюнок, який рахунок високої точності руху гравірувального відрізняється філігранним характером і стає інструмента уникнути появи помилок у процесі помітним на носи тільки після нанесення на нього гравірування і забезпечує можливість фарби виготовлення великої КІЛЬКОСТІ штампів з однією і тією ж точністю Запропонований спосіб, крім того, Виходячи з вищевикладеного, в основу даного забезпечує можливість достатньо просто винаходу було покладено завдання розробити корегувати утворюваний на штампі штриховий спосіб, що дозволяв би простим шляхом малюнок шляхом зміни характеризуючих його виготовляти в автоматичному режимі штампи для даних Можливість точного відтворення зображень тиснення, зокрема сталеві форми для глибокого запропонованим у винаході способом гравірування друку дозволяє виготовляти форми для друку Зазначене завдання вирішується за безпосередньо гравіруванням, не використовуючи допомогою способу, ВІДМІТНІ ознаки якого подані у для цього різні гальванічні методи Винахід п 1 формули винаходу дозволяє також одночасно за допомогою декількох Винахід заснований на тому, що двовимірний гравірувальних інструментів виготовляти кілька штриховий оригінал можна графічно обробити форм для друку Крім того, запропонований спосіб таким чином, щоб утворюючі його лінії дозволяє проводити гравірування однієї форми інтерпретувалися як ділянки Ці ділянки обмежені для друку одночасно кількома інструментами, краями, які визначають заданий контур ділянки За скорочуючи тим самим тривалість усього процесу заданим контуром ділянки можна визначити и виготовлення траєкторію руху гравірувального інструмента, який при переміщенні цією траєкторією видаляє з Інші переваги винаходу більш докладно форми для друку матеріал на ДІЛЯНЦІ, обмеженій пояснюються нижче на прикладі декількох більш заданим контуром Подача гравірувального прийнятних варіантів його виконання з посиланням інструмента регулюється таким чином, що при на креслення, що додаються, на яких для видаленні матеріалу з обведеної ВІДПОВІДНИМ наочності окремі елементи зображені без контуром ділянки на формі для друку утворюються дотримання масштабу та на яких показано суцільні або переривчасті лінії з профілем певної на фіг 1 - схема, що принципово ілюструє глибини Глибина профілю визначається глибиною запропонований спосіб, лінії, яка у межах заданого контуру може бути на фіг 2- 10 - схеми, що ілюструють приклади такою ж самою або різною здійснення запропонованого способу, У запропонованому у винаході способі більш на фіг 11 - 13-схематичне зображення прийнятне використовувати систему обробки поперечного перетину штампа для тиснення, даних, що дозволяє зчитувати, зберігати у пам'яті і на фіг 14 - схема, що ілюструє ще один обробляти відповідну інформацію, що приклад здійснення запропонованого способу, характеризує двовимірні штрихові оригінали на фіг 15 - схема, на якій показана траєкторія Двовимірний штриховий оригінал, який можна, руху гравірувального інструмента, наприклад, створити на комп'ютері або зчитати і на фіг 16 і 17 - два схематичних зображення ввести у комп'ютер через ВІДПОВІДНІ ВХІДНІ форми ріжучої вершини гравірувального пристрої, можна обробити на комп'ютері за інструмента, ВІДПОВІДНОЮ програмою, отримавши при цьому на фіг 18 і 19 - схематичні зображення двох дані для управління рухом гравірувального поперечних перетинів штампа для тиснення інструмента по заданій траєкторії Для цього Для ілюстрації основного принципу, на якому спочатку з двовимірного штрихового оригіналу заснований запропонований у винаході спосіб, як обирається плоский елемент, який являє собою, приклад відтворюваного на штампі зображення на наприклад, одну з ЛІНІЙ штрихового оригіналу фіг 1 показаний двовимірний штриховий оригінал Краї, що обмежують цю ЛІНІЮ, формують певний 1, що зображує просту чорну ЛІНІЮ 2, розташовану контур, який не має перетинань Для гравірування на світлому фоні 3 Оригінал, який виконаний, цього контуру глибина його профілю сполучається наприклад, на аркуші паперу, можна зчитати, з внутрішньою частиною плоского елемента як наприклад, за допомогою сканера або іншого необхідна глибина гравірування, а потім на основі ВІДПОВІДНОГО пристрою для уведення даних у наявних у комп'ютері даних, що характеризують комп'ютер, і після ВІДПОВІДНОГО перетворення утворюваний контур і необхідну глибину характеризуючої його інформації у цифрову гравірування, обчислюється траєкторія руху форму, увести цю інформацію у пам'ять гравірувального інструмента, який при русі цією комп'ютера В альтернативному варіанті можна гравірування лунок необхідної глибини і протяжності При наявності в оригіналі розривів у рівні яскравості, які на формі для друку відтворюються лунками, відбувається втрата суттєвих необхідних для глибокого друку за допомогою сталевої форми компонентів, оскільки при такому способі друку 8 46854 також створити штриховий оригінал траєкторії руху гравірувального інструмента безпосередньо за допомогою комп'ютера, Задавши глибину профілю, яка у даному випадку є використовуючи для цього або закладену в нього постійною величиною для всіх окремих ділянок програму побудови графіків чи відтворення оригіналу, можна обчислити всі траєкторії 10, 11 і графічних символів, або наявні в комп'ютері 12 руху інструмента на окремих ділянках можливості створення певної графічної інформації оригіналу, у процесі руху якими гравірувальний за ВІДПОВІДНИМИ математичними алгоритмами При інструмент переносить на штамп для тиснення виконанні оригіналу останнім способом зображення всього штрихового оригіналу Ці блокперфектні лінії або ІНШІ графічні елементи траєкторії руху інструмента показані на фіг 4 можна створити, наприклад, за допомогою Траєкторії 10, 11 і 12 руху інструмента більш додаткових програм, які дозволяють здійснити прийнятно визначаються таким чином, щоб при інтерактивне уведення чи ініціалізацію даних, або русі інструмента уздовж заданих контурів 9 у шляхом розрахунку структур за допомогою межах ділянок 8 усі краї цих ділянок залишалися алгоритмів випадкового пошуку Маючи оригінал 1, рівними і не мали якихось дефектів можна перейти до здійснення другої стадії При обмеженій ширині матеріалу, що запропонованого способу, що полягає у видаляється зі штампа гравірувальним визначенні ділянки, зокрема ділянки 4, якій інструментом, завжди можна визначити, які з повинна відповідати певна ділянка на штампі Краї плоских елементів штрихового оригіналу не можна цієї ділянки утворюють певний контур 5, який відтворити на штампі при переміщенні інструмента служить першим з двох елементів розрахунку і з тільки уздовж заданих ЛІНІЙ ВІДПОВІДНОГО контуру якого розпочинається наступне обчислення всієї Найпростішим прикладом такого штрихового траєкторії руху інструмента, переміщуючись якою оригіналу є малюнок, показаний на фіг 5 - 6 інструмент гравірує виготовлюваний штамп для Розміри малюнка, показаного на фіг 6, визначають тиснення Як другий елемент для розрахунку розміри плоского елемента 8, обмеженого траєкторії руху інструмента використовується контуром 9 Для гравірування такого зображення глибина профілю усередині обраного контуру, яку при розрахунку траєкторії 13 руху гравірувального звичайно називають глибиною гравірування У інструмента, як показано на фіг 6, необхідно прикладі, що розглядається, глибина гравірування враховувати, що гравірувальний інструмент не залишається постійною у межах всієї ділянки може з урахуванням розмірів ділянки 8 та своєї гравірування При визначенні глибини форми за один прохід повністю видалити метал з усієї зазнаючої гравірування ділянки штампа гравірування необхідно враховувати і форму використовуваного для гравірування інструмента Знаючи глибину 6 гравірування і контур 5 ділянки, можна обчислити всю траєкторію 10 руху інструмента у межах ділянки 4, в процесі переміщення якого по цій траєкторії відбувається гравірування штампа і утворення на ньому заглиблення, що відповідає певному штриховому зображенню Оскільки ДЛЯ гравірування штампа можна використовувати різноманітні інструменти, при розрахунку траєкторії руху інструмента необхідно враховувати і дані, що характеризують форму обраного для гравірування інструмента При використанні для гравірування лазерного променя при розрахунку його траєкторії руху необхідно враховувати зокрема ширину променя При гравіруванні штампа механічним гравірувальним інструментом для розрахунку траєкторії його руху обов'язково необхідно враховувати форму ріжучої вершини інструмента або радіус його кривизни У процесі гравірування інструмент розрахованою таким шляхом траєкторією переміщається у межах ділянки 4, не пошкоджуючи и країв і створюючи на цій ДІЛЯНЦІ заглиблення заданої глибини 6 У прикладі, показаному на фіг 2 - 4 як штриховий оригінал використовується зображена на аркуші паперу цифра "7", яка зчитується з паперу сканером і заноситься у пам'ять комп'ютера Цифра "7", як показано на фіг 2 , утворена рядом окремих ЛІНІЙ 7 Використовуючи описану вище методику, по ЛІНІЯХ 7 визначаються окремі ділянки 8, краї яких формують певні контури 9, як показано на фіг 3 Ці контури служать відправною точкою для наступного розрахунку Приклад виготовлення штампа для тиснення за допомогою обертового гравірувального інструмента 14 показаний на фіг 7 Гравірувальний інструмент 14 обертається навколо власної осі z і при переміщенні по траєкторії 14 та врізанні у штамп 15 на певну глибину видаляє з поверхні штампа відповідну КІЛЬКІСТЬ матеріалу У процесі переміщення інструмента 14 по траєкторії 13 на поверхні штампа утворюється канавка потрібного контуру 9 з рівними, немаючими дефектів краями Однак обмежена ширина гравірувального інструмента не дозволяє за один прохід видалити матеріал з частини 16 ділянки 8 Для видалення матеріалу з ділянки 16 штампа, що залишилася незайманою, необхідно, як очевидно, задати іншу, відмінну від траєкторії 13 траєкторію руху гравірувального інструмента При виготовленні такого штампа необхідно, як показано на фіг 8, спочатку при розрахунку траєкторії руху інструмента для гравірування ділянки 8 не враховувати гравірування на ДІЛЯНЦІ 16 Для наступного гравірування ділянки 16 слід розрахувати ІНШІ траєкторії руху інструмента, які залежать від того, якими повинні бути кінцеві результати гравірування Після гравірування у штампі канавки, геометрія якої визначається ЗОВНІШНІМ контуром ділянки 8, у процесі безперервного руху інструмента, як показано на фіг 9, по звивистій траєкторії 17, що нагадує за формою меандр, здійснюється гравірування металу у межах внутрішньої частини 16 усієї зазнаючої гравірування ділянки зовнішньої поверхні штампа На фіг 9 показаний інший варіант можливої траєкторії руху інструмента при гравіруванні частини 16 зображення, що 46854 залишилася, утвореної окремими замкнутими траєкторіями, які у математичному розумінні подібні обчисленій спочатку траєкторії 12, тобто траєкторіями 18, 19 і 20, які за формою аналогічні траєкторії 12, але відрізняються від неї своїми розмірами При гравіруванні криволінійних контурних ЛІНІЙ гравірування ділянки 16, що залишилася, виконується при переміщенні інструмента по ЛІНІЯХ, ізопаралельних основному контуру, тобто по ЛІНІЯХ, кожна точка яких однаково віддалена від лінії зовнішнього контуру зображення На фіг 11 показаний поперечний перетин штампа 15 після виконання у ньому в процесі переміщення інструмента заданою розрахованою по зовнішньому контуру 9 траєкторією округленої канавки 28, усередині якої розташована зазнаюча наступного гравірування ділянка 16 Гравірування ділянки 16 можна виконати будь-яким способом, однак більш прийнятно використовувати з цією метою один з описаних вище способів Незалежно від обраного способу гравірування поверхня вигравіруваної ділянки має шорсткувату структуру, обумовлену зміщеннями траєкторій руху інструмента та його формою Показана на фіг 12 шорсткувата структура отримана після гравірування штампа на задану глибину Т обертовим гравірувальним інструментом з конічною ріжучою вершиною Для такого гравірування використовувався інструмент з робочим діаметром D, який на кожному проході зміщувався, як показано на фіг 12 , усередину ділянки гравірування на відстань D/2 або, як показано на фіг 13, на відстань 3/4D В обох випадках гравірувальний інструмент переміщався по траєкторіях, показаних на фіг 10 Штампи для тиснення, зокрема сталеві форми для глибокого друку, з описаною структурою (наявністю шорсткостей) поверхні вигравіруваної ділянки штампа мають цілий ряд переваг Існуючі в даний час сталеві форми для глибокого друку дозволяють друкувати лінії тільки певної ширини, яка обмежена КІЛЬКІСТЮ використовуваної для глибокого друку фарби, якою можна заповнити маючи певну ширину лінії, виконані у формі в процесі її гравірування Новий запропонований у даному винаході спосіб гравірування вирішує цю проблему, тому що він дозволяє в процесі гравірування форми надати поверхні вигравіруваної ділянки різноманітної шорсткості і забезпечити тим самим необхідне зчеплення з цією поверхнею відповідної КІЛЬКОСТІ фарби, яка наноситься на вигравірувані ділянки поверхні форми Шорсткості утримують фарбу навіть у дуже широких вигравіруваних на поверхні форми ЛІНІЯХ, що дозволяє використовувати маючи таку шорсткість сталеві форми для глибокого друку ЛІНІЙ порівняно великої ширини Як показано на фіг 12 і 13, характер утвореної в процесі гравірування шорсткості можна змінювати, варіюючи величину зміщення гравірувального інструмента Закладаючи в розрахунок траєкторії руху гравірувального інструмента різні за величиною зміщення між сусідніми проходами, можна одержати різну на різних ділянках гравірування шорсткість утвореної в результаті 10 гравірування поверхні і створити тим самим малюнок з накладеною на нього додатковою і модульованою певним чином шорсткістю Виконана певним чином на вигравіруваній поверхні лінії шорсткість може служити єдиним необхідним елементом додаткової інформації, яку повинне мати друкарське зображення Оскільки при друкуванні за допомогою сталевих вигравіруваних форм для глибокого друку звичайно використовуються прозорі фарби, для створення різного колірного ефекту всередині лінії на надрукованому документі необхідно, щоб гравірування всередині лінії було різним Отриманий при цьому колірний ефект можна поліпшити, якщо, наприклад, на ДІЛЯНЦІ наявного гравірування виконати ще одне гравірування з глибиною, що відрізняється від глибини першого гравірування Приклад такого зображення показаний на фіг 14, яким може служити штриховий малюнок 18, що складається з окремих ЛІНІЙ 19 контурними Ліни 19 обмежені ВІДПОВІДНИМИ ЛІНІЯМИ 20 Усередині ЛІНІЙ 19 є ділянки 21, обмежені другими контурними ЛІНІЯМИ 22 Такий штриховий оригінал або переноситься у пам'ять комп'ютера і зберігається в ній у вигляді цифрової інформації, або безпосередньо створюється у комп'ютері На комп'ютері спочатку по контурних ЛІНІЯХ 20 з урахуванням глибини гравірування на ділянках, обмежених цими ЛІНІЯМИ, обчислюється показана на фіг 15 перша траєкторія 23 руху гравірувального інструмента Як вже було сказано вище, після гравірування контуру проводиться остаточне гравірування цих ділянок на необхідну глибину За контуром ділянки 21, розташованої усередині лінії 19, та необхідної на цій ДІЛЯНЦІ глибини гравірування, яка відрізняється від вже виконаної на цій ДІЛЯНЦІ першої глибини гравірування, таким же способом обчислюється нова траєкторія руху 24 гравірувального інструмента Таким способом гравірування можна створити на сталевій формі для глибокого друку зображення з додатковою інформацією, що обіймає на всьому малюнку досить велику площу, і перенести його потім у процесі друку на ВІДПОВІДНИЙ документ Загострені краї ЛІНІЙ 19 можуть бути виконані на формі з необхідною точністю за рахунок ВІДПОВІДНОГО добору форми гравірувального інструмента Гравірування ЛІНІЙ З такими краями можна виконати або одним невеличким за розмірами гравірувальним інструментом, або послідовно двома різними інструментами, один з яких призначений для грубого гравірування основної частини ЛІНІЙ, а другий, більш дрібний, для гравірування їхніх загострених країв В альтернативному варіанті такі лінії із загостреними краями можна виконати за рахунок відповідної зміни глибини гравірування на усій ДІЛЯНЦІ форми, що займається ЛІНІЄЮ 19 У цьому випадку розрахункова траєкторія руху гравірувального інструмента повинна бути такою, щоб на загострених краях ЛІНІЙ гравірувальний інструмент видаляв з форми менше матеріалу, і тому при використанні обертового механічного гравірувального інструмента з конічною ріжучою вершиною плавне зменшення ширини лінії 11 46854 12 забезпечується за рахунок поступового підіймання інструмент істотним чином впливає на результат гравірувального інструмента у міру його гравірування і що за допомогою спеціальних наближення до краю лінії, що супроводжується гравірувальних інструментів або інструментів з ВІДПОВІДНИМ зменшенням глибини гравірування ВІДПОВІДНИМ чином виконаними ріжучими Такі два способи гравірування можна також вершинами можна для певного штрихового використовувати для точного гравірування кутів оригіналу одержувати оптимальні результати або кромок Використовуючи зокрема інструменти з різним кутом нахилу та формою ріжучої вершини, можна Для визначення траєкторії руху виконати гравірування дуже невеличких ділянок гравірувального інструмента ВІДПОВІДНО ДО штрихових зображень з дуже тонкими ЛІНІЯМИ, запропонованого у винаході способу необхідно обмеживши траєкторію переміщення інструмента одночасно враховувати і контур зображення, і тільки тією ЛІНІЄЮ, що лежить у межах ділянки глибину гравірування у межах цього контуру, щоб гравірування У цьому випадку спеціальна форма переміщення гравірувального інструмента точно гравірувального інструмента забезпечить по розрахованій за цими двома показниками видалення матеріалу у межах заданого контуру за траєкторії забезпечувало видалення з форми один робочий хід інструмента При гравіруванні матеріалу у межах заданого контуру на необхідну таких тонких ЛІНІЙ траєкторія руху інструмента глибину з ВІДПОВІДНИМ профілем гравірування повинна проходити уздовж центральної лінії між Глибина профілю, або необхідна глибина двома ЛІНІЯМИ зовнішнього контуру на однаковій гравірування, може бути попередньо задана для від них відстані Необхідна глибина гравірування кожної окремої лінії гравірування або для всього забезпечується при цьому ВІДПОВІДНОЮ формою зображення як постійна величина Гравірування ріжучої вершини гравірувального інструмента ЛІНІЙ з різною глибиною гравірування або ЛІНІЙ, у яких глибина гравірування змінюється всередині Принциповою перевагою запропонованого у контуру лінії, здійснюється за рахунок відповідної винаході способу є можливість виконання з модуляції траєкторії руху гравірувального високою точністю процесу гравірування дуже інструмента Для одержання необхідних незначних за розмірами ділянок або ЛІНІЙ результатів гравірування можна також на різних Запропонований у винаході спосіб дозволяє стадіях гравірування послідовно використовувати виконувати гравірування ділянок глибиною від 10 різноманітні гравірувальні інструменти одного або до 150мкм, задаючи глибину гравірування в різних типів При виготовленні штампів для друку залежності від різного рівня яскравості штрихового за допомогою обертових механічних оригіналу гравірувальних інструментів більш прийнятне При виконанні оригіналу у вигляді однорідного використовувати інструменти з різними за формою ЛІНІЙНОГО малюнка, зокрема у вигляді та розмірами ріжучими вершинами блокперфекта, його завжди можна перевести запропонованим у винаході способом у видиму Використовуючи гравірувальні інструменти з інформацію, наприклад, у портрет, шляхом різними за формою та розмірами ріжучими різноманітного вибору у різних місцях зображення вершинами, можна самими різними способами глибини лінії, ширини лінії, ЩІЛЬНОСТІ ЛІНІЙ або впливати на результат гравірування Форма та контуру Замість видимої інформації оригінал розмір гравірувального інструмента з високою можна також подати й у іншому вигляді, точністю визначають форму поперечного перетину наприклад, у вигляді інформації, отриманої при вигравіруваної ділянки, яка залежить від глибини зчитуванні оригіналу за допомогою ВІДПОВІДНИХ врізання гравірувального інструмента у форму для пристроїв друку На фіг 9 показані два можливих варіанти поперечного перетину ріжучої вершини Перевага запропонованого у винаході способу гравірувального інструмента У гравірувального полягає не тільки у можливості використання інструмента, показаного на фіг 16, твірна 28 різноманітних гравірувальних інструментів та конуса, розташована під кутом 45° до осі S виконання на вигравіруваній ДІЛЯНЦІ форми для обертання інструмента При гравіруванні штампа друку різної за структурою шорсткості чи таким інструментом у ньому утворюється ЛІНІЯ додаткової інформації, яку у даному випадку (канавка), бічні сторони якої нахилені до можна назвати мікрогравіруванням, але й у вертикальної осі під кутом 45° і сходяться у нижній можливості модифікації бічних країв точці канавки Змінюючи кут конуса ріжучої вигравіруваної за певним контуром ділянки форми вершини такого інструмента, можна виконувати Приклад такого роду модифікації показаний на гравірування канавок з різним кутом нахилу бічних фіг 18, на якій зображена ділянка виконаного у стінок Одночасно зі зміною кута нахилу стінок штампі 15 для тиснення гравірування, що канавки, змінюючи форму ріжучої вершини складається у даному випадку з бічного краю 28 та гравірувального інструмента, можна змінювати і нижньої площини 29 Під час додаткової операції форму самої стінки виконаної у процесі на бічному краї 28 створюється додаткова гравірування канавки Один з прикладів характеризуюча зображення інформація, виконана поперечного перетину такої ріжучої вершини 29 у вигляді так званих підструктурних або обертового гравірувального інструмента, який мікроструктурних ЛІНІЙ ЗО За допомогою таких дозволяє на різній глибині гравірування ЛІНІЙ на бічному краї вигравіруваної лінії одержувати різні кути нахилу стінок канавки, створюється додаткова інформація у вигляді, показаний на фіг 17 Розглянуті приклади наприклад, простих ЛІНІЙ, СХОДИНОК, СИМВОЛІВ, виконання ріжучих вершин гравірувального малюнків, картинок і т п У випадку, який інструмента показують, що гравірувальний розглядається, коли бічні краї 28 мають незначний 13 ухил, як додаткова інформація, що на них створюється, використовуються лінії гравірування, які розташовані нижче контурної лінії 26 Очевидно, що запропонований у винаході спосіб можна використовувати і для одержання негативного зображення штрихового оригіналу Описаним вище методом розрахунку траєкторії руху гравірувального інструмента можна розрахувати траєкторію руху інструмента при гравіруванні показаного на фіг 19 штампа, у якого в середній частині зображення повинна бути 46854 14 залишена незайманою деяка ділянка 25, оточена з усіх боків гравіруванням У цьому випадку на першому етапі гравірування штампа здійснюється в процесі переміщення гравірувального інструмента за траєкторією, що відповідає ЗОВНІШНІЙ контурній лінії 26 На наступному етапі гравірувальний інструмент переміщається, як описано вище, за траєкторією, що відповідає другій контурній лінії 27, і при цьому на штампі між контурними ЛІНІЯМИ 26 і 27 залишається незайманою ділянка певного розміру 10 ФІГ. 1 7 7 //#// Фіг. 2 15 46854 16 пп ФІГ. 6 17 18 46854 13 15 Фіг. 7 Фіг. 9 18 Фіг. 10 Фіг. 11 46854 19 Фіг. 12 d Фіг. 13 23 ФІГ. 16 20 21 22 46854 Фіг. 17 ЗО 28 29 Фіг. 18 Фіг. 19 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
