Пристрій для обробки води

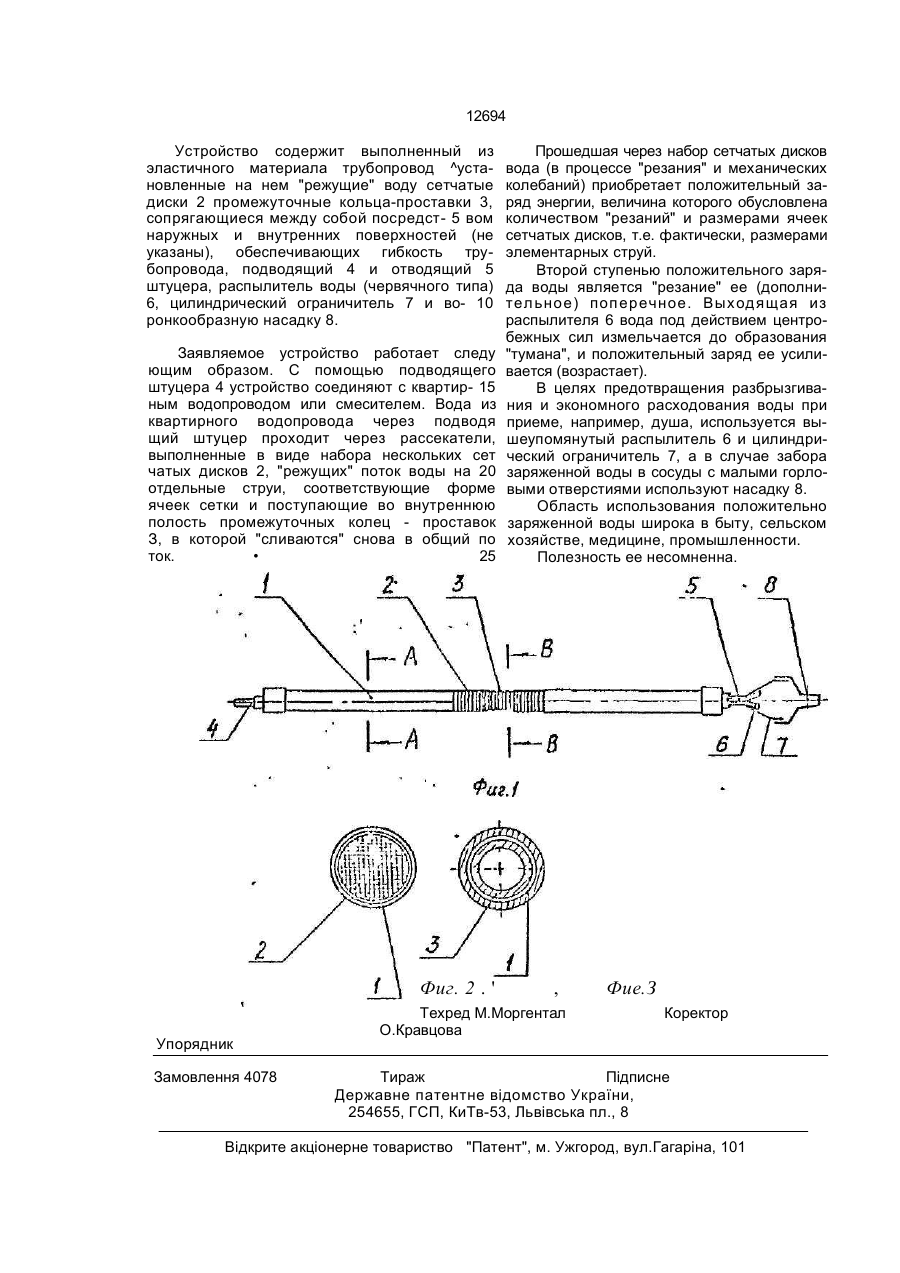

Устройство для обработки воды, включающее трубопровод подачи воды с подводящим и отводящим патрубками и сетчатый диск, о т л и ч а ю щ е е с я тем, что трубопровод выполнен из эластичного материала и снабжен дополнительными сетчатыми д ис к ами , к ол ьц ам и-л р ос та вк ами , разделяющими диски, и закрепленными на отводящем штуцере распылителем и воронкообразной насадкой. Изобретение относится к устройствам для обработки воды посредством механических колебаний и может использоваться в промышленности, сельском хозяйстве, медицине. Наиболее близким по технической сущности к заявленному устройству является устройство для обработки воды [1], выбранное в качестве прототипа. Основным недостатком прототипа является невозможность достижения наибольш его пол ожител ьн ог о заря д а вод о й, движущейся под избыточным давлением в обычной системе водоснабжения за счет многократного "резания", т.е. рассечения потока воды посредством сит, решеток и т.д. в связи с неизбежным увеличением сопротивления прохождения потока воды через сита, решетки и т.д. Кроме того исключается возможность "измельчения" потока воды до тумана. В основу изобретения поставлена задача усовершенствовать устройство для обработки вод ы, в котором бл агодаря дополнительным беспорядочно располо женным сетчатым дискам образуются каналы, имеющие извилистую форму. Поэтому на поворотах и сужениях изменяется скорость движения воды, вызывающая механические колебания, суммарная частота которой зависит от количества установленных сетчатых дисков, что дает возможность достижения наибольшего положительного заряда водой и повышения качества литьевой (поливной) воды. Решение поставленной задачи достигается за счет того, что в заявляемом устройстве для обработки воды, включающем трубопровод подачи воды с подводящим и отводящим патрубками и сетчатый диск, согласно изобретению, трубопровод выполнен из эластичного материала и снабжен дополнительными сетчатыми дисками, кольцами-проставками, разделяющими диски, и закрепленными на отводящем штуцере распылителем и воронкообразной насадкой. На фиг. 1 изображен общий вид заявляемого устройства для обработки воды; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 разрез В-В на фиг. 1. (21)4946688/SU (22) 17.06,91 (24)28.02.97 (46)28.02.97. Бюл. №1 (56) Авторское свидетельство СССР №429602, кл. В 01 D 39/16, 1981 (прототип). С > о О 12694 Устройство содержит выполненный из эластичного материала трубопровод ^установленные на нем "режущие" воду сетчатые диски 2 промежуточные кольца-проставки 3, сопрягающиеся между собой посредст- 5 вом наружных и внутренних поверхностей (не указаны), обеспечивающих гибкость трубопровода, подводящий 4 и отводящий 5 штуцера, распылитель воды (червячного типа) 6, цилиндрический ограничитель 7 и во- 10 ронкообразную насадку 8. Заявляемое устройство работает следу ющим образом. С помощью подводящего штуцера 4 устройство соединяют с квартир- 15 ным водопроводом или смесителем. Вода из квартирного водопровода через подводя щий штуцер проходит через рассекатели, выполненные в виде набора нескольких сет чатых дисков 2, "режущих" поток воды на 20 отдельные струи, соответствующие форме ячеек сетки и поступающие во внутреннюю полость промежуточных колец - проставок З, в которой "сливаются" снова в общий по ток. • 25 Фиг. 2 . ' Упорядник Замовлення 4078 Прошедшая через набор сетчатых дисков вода (в процессе "резания" и механических колебаний) приобретает положительный заряд энергии, величина которого обусловлена количеством "резаний" и размерами ячеек сетчатых дисков, т.е. фактически, размерами элементарных струй. Второй ступенью положительного заряда воды является "резание" ее (дополнител ьн ое) поп еречное. Вых од ящая из распылителя 6 вода под действием центробежных сил измельчается до образования "тумана", и положительный заряд ее усиливается (возрастает). В целях предотвращения разбрызгивания и экономного расходования воды при приеме, например, душа, используется вышеупомянутый распылитель 6 и цилиндрический ограничитель 7, а в случае забора заряженной воды в сосуды с малыми горловыми отверстиями используют насадку 8. Область использования положительно заряженной воды широка в быту, сельском хозяйстве, медицине, промышленности. Полезность ее несомненна. , Техред М.Моргентал О.Кравцова Фие.З Коректор Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
