Розпилювач рідини савицького в.о.

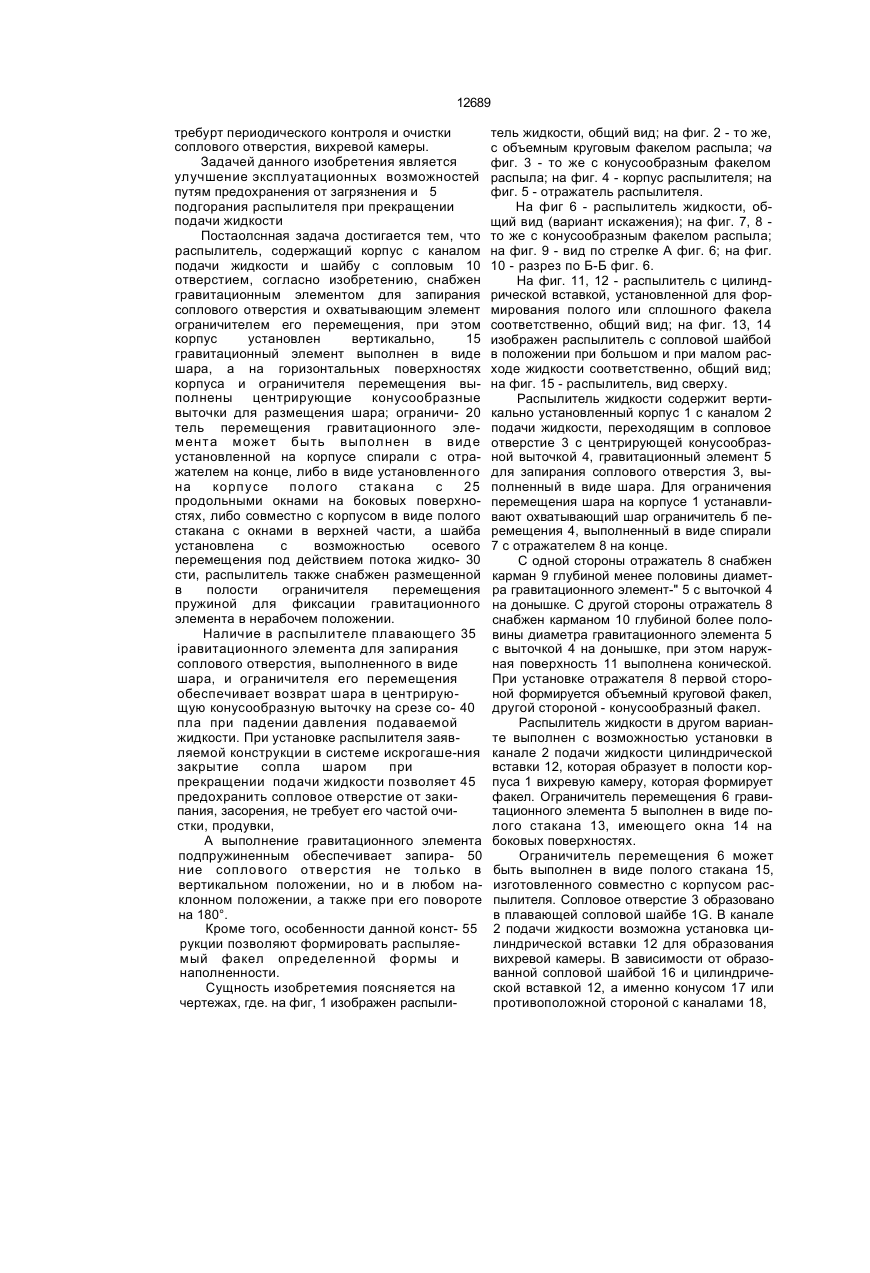

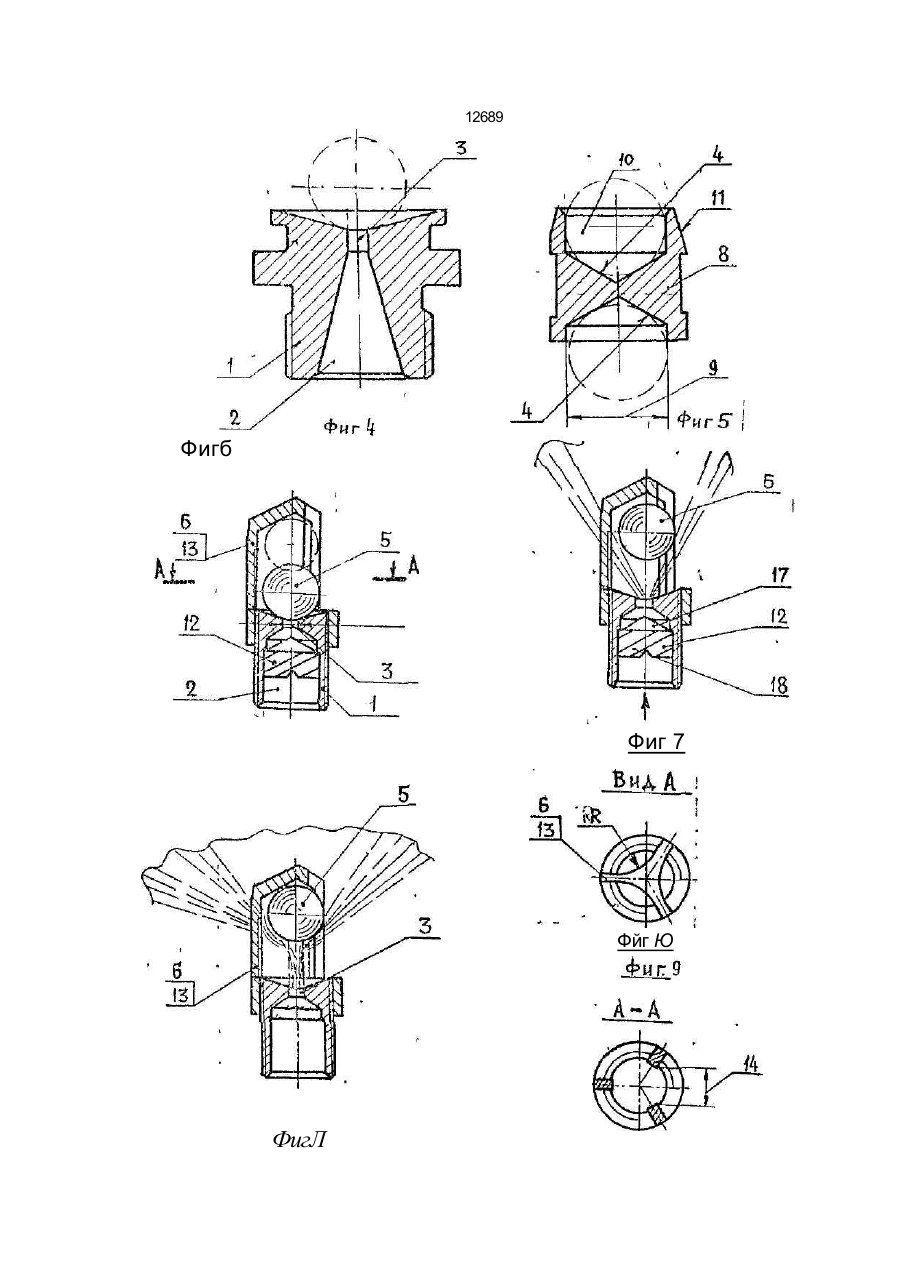

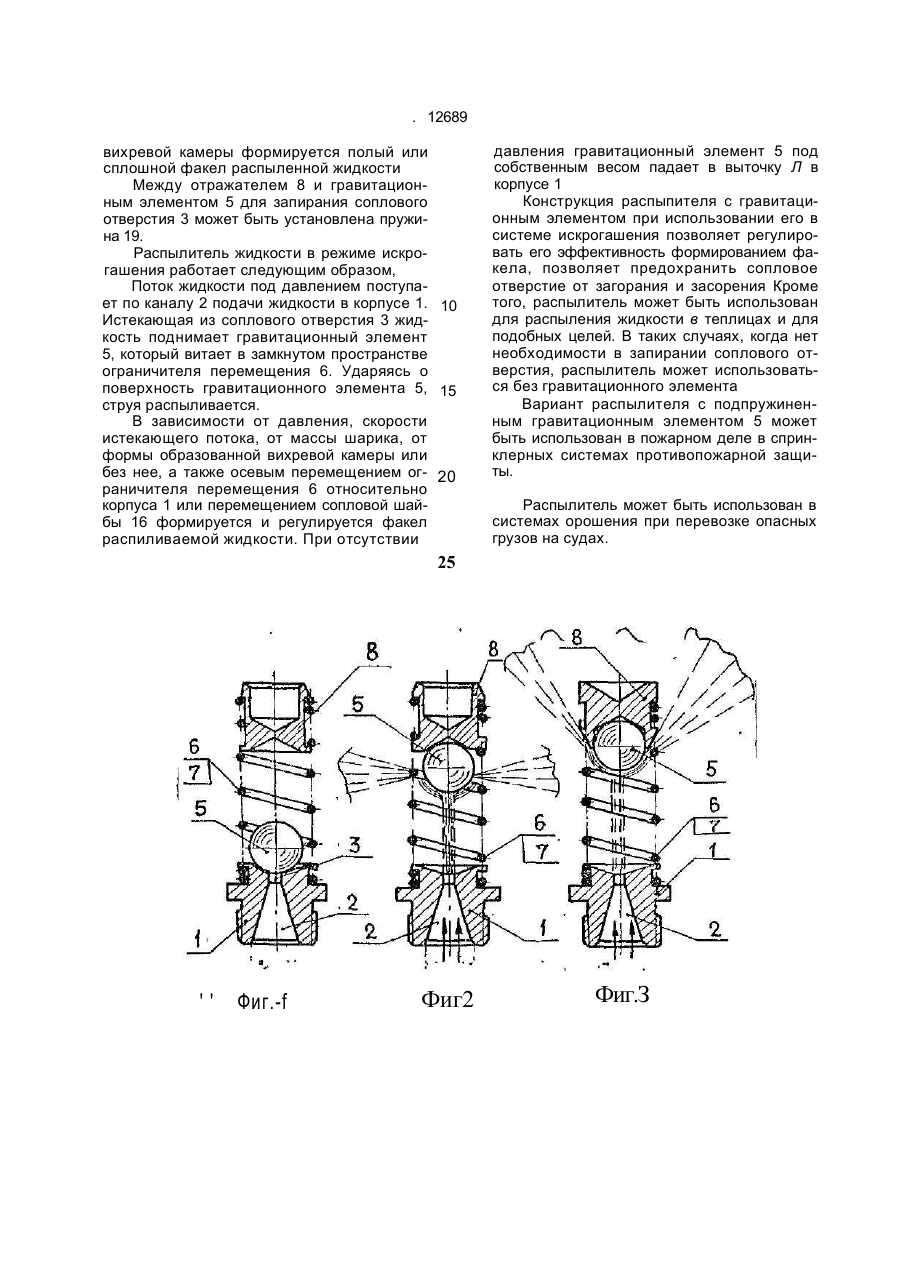

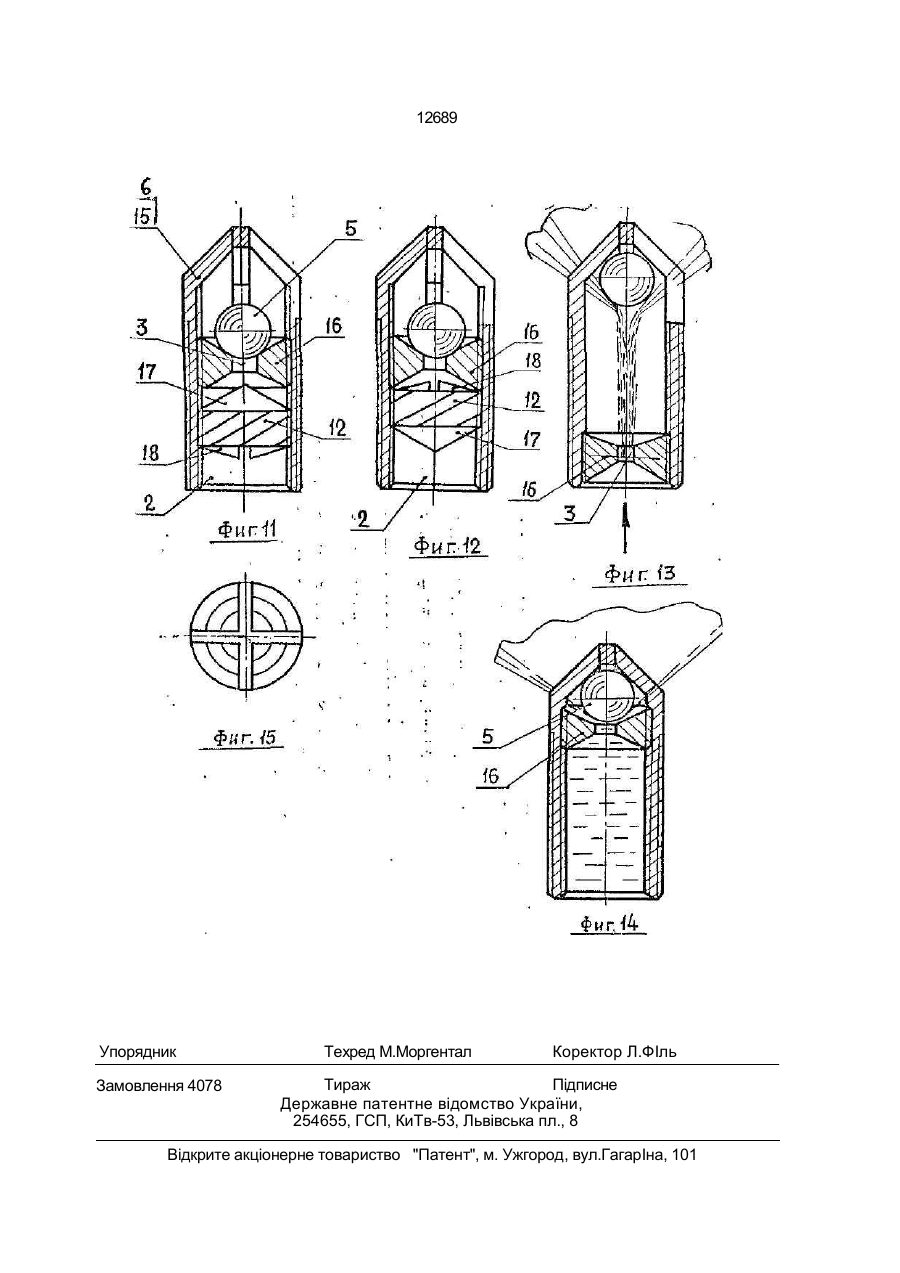

1. Распылитель жидкости, содержащий корпус с каналом подачи жидкости и шайбу с сопловым отверстием, о т л и ч а ю щ и й с я тем, что он снабжен гравитационным элементом для запирания соплового отвер стия и охватывающим элемент ограничите лем его перемещения, при этом корпус установлен вертикально. 2. Распылитель по п. 1, о т л и ч а ю щ ий с я тем, что гравитационный элемент выполнен в виде шара, а на горизонтальных поверхностях корпуса и ограничителя перемещения выполнены центрирующие конусообразные выточки для размещения шара. 3. Распылитель по пп. 1 и 2 , о т л и ч а ю щ и й с я тем, что ограничитель перемеще ния гравитационного элемента выполнен в виде установленной на корпусе спирали с отражателем на конце. 4. Распылитель по пп. 1 и 2, о т л и ч а ющ и й с я тем, что ограничитель перемеще ния гравитационного элемента выполнен в виде установленного на корпусе полого ста кана с продольными окнами на боковых по верхностях 5. Распылитель по пп. 1 и 2, о т л и ч а ющ и й с я тем, что ограничитель перемеще ния гравитационного элемента выполнен совместно с корпусом в виде полого стакана с окнами в верхней части, а шайба установ лена с возможностью осевого перемещения под действием потока жидкости. 6. Распылитель по пп. 1-5, о т л и ч а ю щийся тем, что он снабжен размещенной в полости ограничителя перемещения пру жиной для фиксации гравитационного эле мента в нерабочем положении. Изобретение относится к области арматуростроения и может быть применено, например, в устройствах для искрогашения и пыхлопных трубопроводах ДВС, моторов и дымоходах котлов, а также в пожарном деле, в декоративных фонтанах, в сантехнике для замены обычных душевых леек, в системах орошения при перевозке судами опасных грузов. содержащий корпус с каналом подачи жидкости и шайбу с сопловым отверстием [1]. Формирование сплошного или полого факела осуществляется путем установки вставки, образующей с корпусом вихревую камеру. Недостатками известного распылителя, особенно при использовании его в устройствах для искрогашения в выхлопных трубопроводах и дымоходах, является то. что в результате постоянного нахождения в газоходе сопловое отверстие распылителя имеет тенденцию к подгоранию и засорению, что Наиболее близким к изобретению по технической сущности и достигаемому результату является распылитель жидкости, 12689 требурт периодического контроля и очистки соплового отверстия, вихревой камеры. Задачей данного изобретения является улучшение эксплуатационных возможностей путям предохранения от загрязнения и 5 подгорания распылителя при прекращении подачи жидкости Постаолснная задача достигается тем, что распылитель, содержащий корпус с каналом подачи жидкости и шайбу с сопловым 10 отверстием, согласно изобретению, снабжен гравитационным элементом для запирания соплового отверстия и охватывающим элемент ограничителем его перемещения, при этом корпус установлен вертикально, 15 гравитационный элемент выполнен в виде шара, а на горизонтальных поверхностях корпуса и ограничителя перемещения выполнены центрирующие конусообразные выточки для размещения шара; ограничи- 20 тель перемещения гравитационного элемента может быть вып ол нен в вид е установленной на корпусе спирали с отражателем на конце, либо в виде установленного на корпу се полого стакана с 25 продольными окнами на боковых поверхностях, либо совместно с корпусом в виде полого стакана с окнами в верхней части, а шайба установлена с возможностью осевого перемещения под действием потока жидко- 30 сти, распылитель также снабжен размещенной в полости ограничителя перемещения пружиной для фиксации гравитационного элемента в нерабочем положении. Наличие в распылителе плавающего 35 іравитационного элемента для запирания соплового отверстия, выполненного в виде шара, и ограничителя его перемещения обеспечивает возврат шара в центрирующую конусообразную выточку на срезе со- 40 пла при падении давления подаваемой жидкости. При установке распылителя заявляемой конструкции в системе искрогаше-ния закрытие сопла шаром при прекращении подачи жидкости позволяет 45 предохранить сопловое отверстие от закипания, засорения, не требует его частой очистки, продувки, А выполнение гравитационного элемента подпружиненным обеспечивает запира- 50 ние соплового отверстия не только в вертикальном положении, но и в любом наклонном положении, а также при его повороте на 180°. Кроме того, особенности данной конст- 55 рукции позволяют формировать распыляемый факел определенной формы и наполненности. Сущность изобретемия поясняется на чертежах, где. на фиг, 1 изображен распыли тель жидкости, общий вид; на фиг. 2 - то же, с объемным круговым факелом распыла; ча фиг. 3 - то же с конусообразным факелом распыла; на фиг. 4 - корпус распылителя; на фиг. 5 - отражатель распылителя. На фиг 6 - распылитель жидкости, общий вид (вариант искажения); на фиг. 7, 8 то же с конусообразным факелом распыла; на фиг. 9 - вид по стрелке А фиг. 6; на фиг. 10 - разрез по Б-Б фиг. 6. На фиг. 11, 12 - распылитель с цилиндрической вставкой, установленной для формирования полого или сплошного факела соответственно, общий вид; на фиг. 13, 14 изображен распылитель с сопловой шайбой в положении при большом и при малом расходе жидкости соответственно, общий вид; на фиг. 15 - распылитель, вид сверху. Распылитель жидкости содержит вертикально установленный корпус 1 с каналом 2 подачи жидкости, переходящим в сопловое отверстие 3 с центрирующей конусообразной выточкой 4, гравитационный элемент 5 для запирания соплового отверстия 3, выполненный в виде шара. Для ограничения перемещения шара на корпусе 1 устанавливают охватывающий шар ограничитель б перемещения 4, выполненный в виде спирали 7 с отражателем 8 на конце. С одной стороны отражатель 8 снабжен карман 9 глубиной менее половины диаметра гравитационного элемент-" 5 с выточкой 4 на донышке. С другой стороны отражатель 8 снабжен карманом 10 глубиной более половины диаметра гравитационного элемента 5 с выточкой 4 на донышке, при этом наружная поверхность 11 выполнена конической. При установке отражателя 8 первой стороной формируется объемный круговой факел, другой стороной - конусообразный факел. Распылитель жидкости в другом варианте выполнен с возможностью установки в канале 2 подачи жидкости цилиндрической вставки 12, которая образует в полости корпуса 1 вихревую камеру, которая формирует факел. Ограничитель перемещения 6 гравитационного элемента 5 выполнен в виде полого стакана 13, имеющего окна 14 на боковых поверхностях. Ограничитель перемещения 6 может быть выполнен в виде полого стакана 15, изготовленного совместно с корпусом распылителя. Сопловое отверстие 3 образовано в плавающей сопловой шайбе 1G. В канале 2 подачи жидкости возможна установка цилиндрической вставки 12 для образования вихревой камеры. В зависимости от образованной сопловой шайбой 16 и цилиндрической вставкой 12, а именно конусом 17 или противоположной стороной с каналами 18, . 12689 вихревой камеры формируется полый или сплошной факел распыленной жидкости Между отражателем 8 и гравитационным элементом 5 для запирания соплового отверстия 3 может быть установлена пружина 19. Распылитель жидкости в режиме искрогашения работает следующим образом, Поток жидкости под давлением поступает по каналу 2 подачи жидкости в корпусе 1. 10 Истекающая из соплового отверстия 3 жидкость поднимает гравитационный элемент 5, который витает в замкнутом пространстве ограничителя перемещения 6. Ударяясь о поверхность гравитационного элемента 5, 15 струя распыливается. В зависимости от давления, скорости истекающего потока, от массы шарика, от формы образованной вихревой камеры или без нее, а также осевым перемещением ог- 20 раничителя перемещения 6 относительно корпуса 1 или перемещением сопловой шайбы 16 формируется и регулируется факел распиливаемой жидкости. При отсутствии давления гравитационный элемент 5 под собственным весом падает в выточку Л в корпусе 1 Конструкция распыпителя с гравитационным элементом при использовании его в системе искрогашения позволяет регулировать его эффективность формированием факела, позволяет предохранить сопловое отверстие от загорания и засорения Кроме того, распылитель может быть использован для распыления жидкости в теплицах и для подобных целей. В таких случаях, когда нет необходимости в запирании соплового отверстия, распылитель может использоваться без гравитационного элемента Вариант распылителя с подпружиненным гравитационным элементом 5 может быть использован в пожарном деле в спринклерных системах противопожарной защиты. Распылитель может быть использован в системах орошения при перевозке опасных грузов на судах. 25 '' Фиг.-f Фиг2 Фиг.З 12689 Фигб Фиг 7 Фйг Ю ФигЛ 12689 Упорядник Замовлення 4078 Техред М.Моргентал Коректор Л.ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
