Іскрогасник відпрацьованих газів

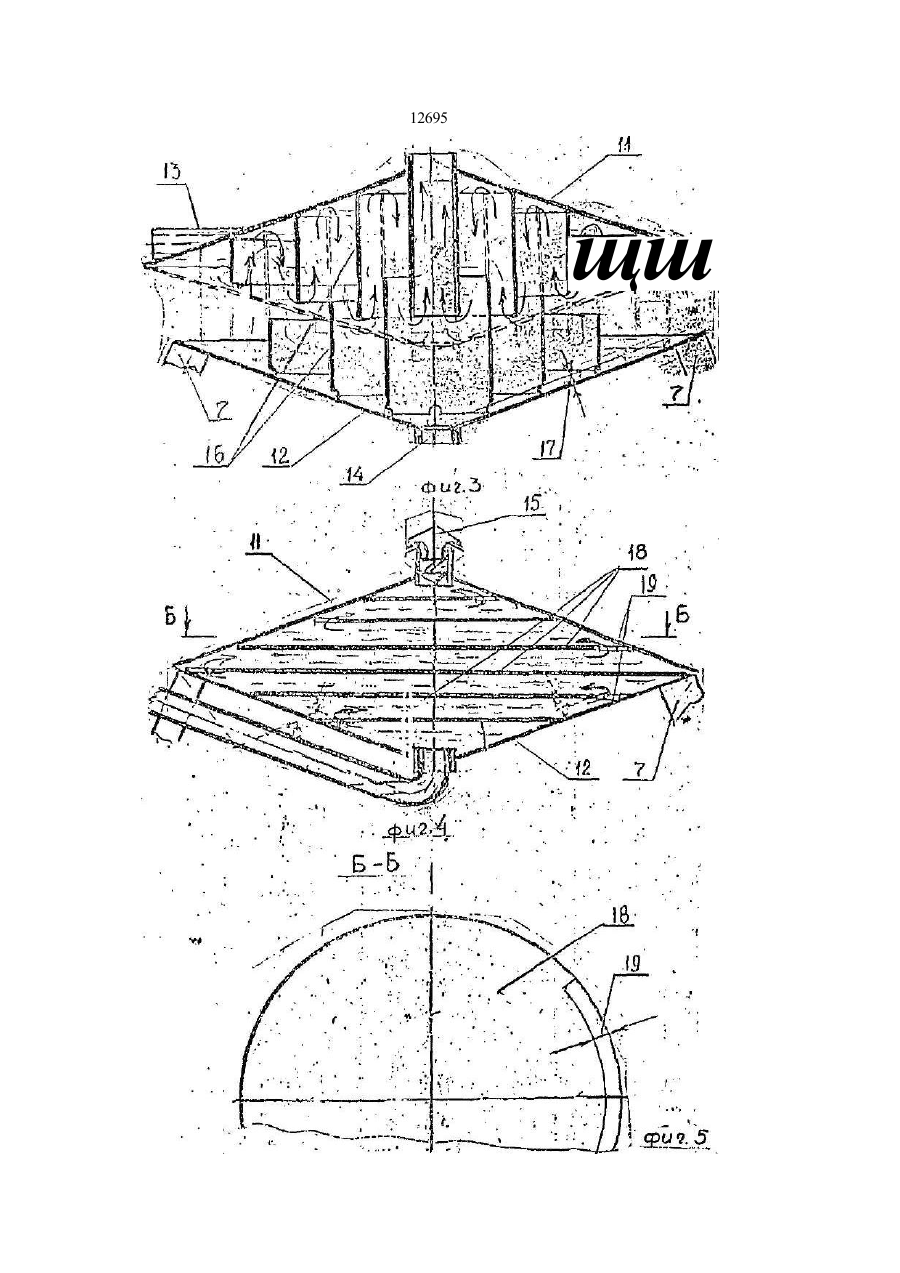

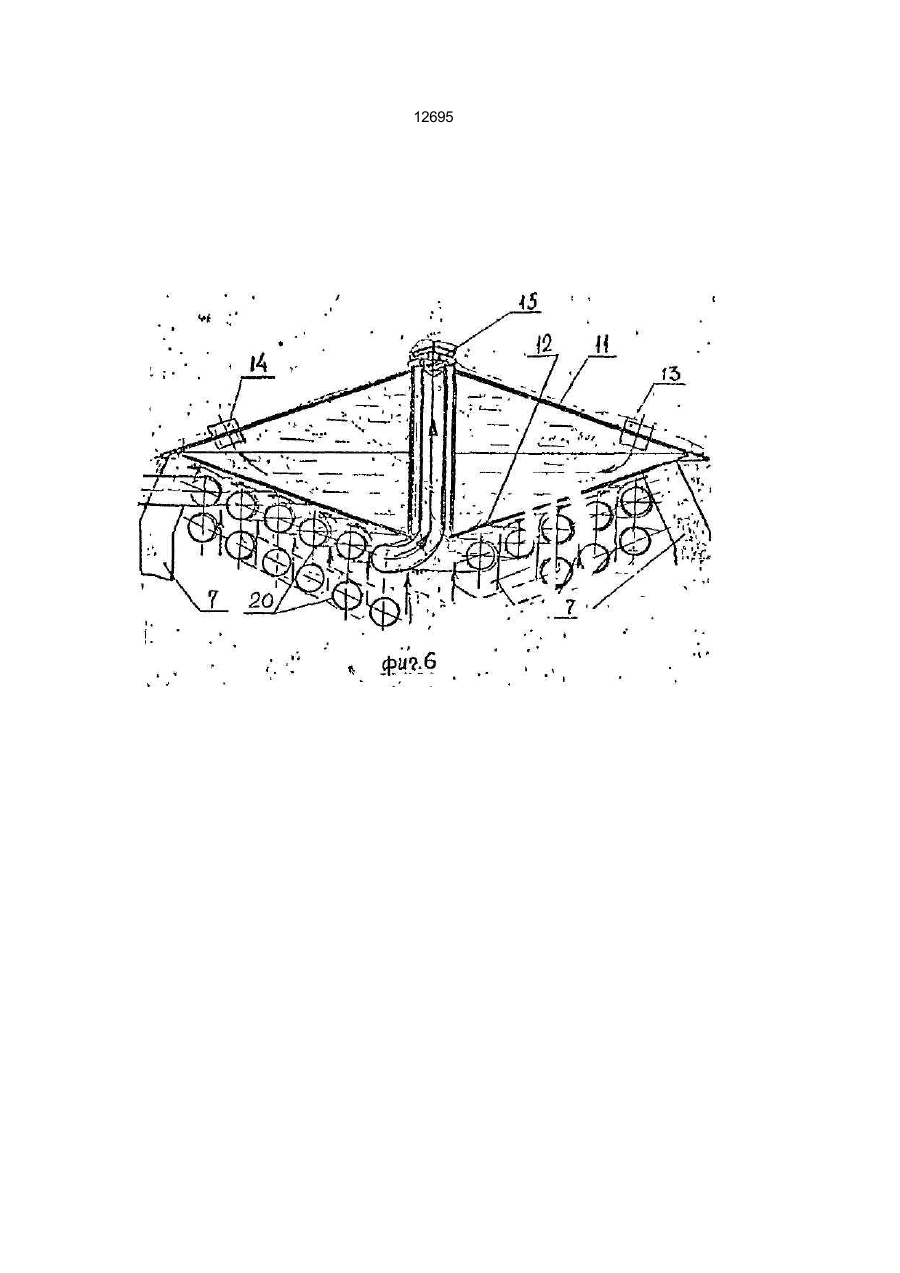

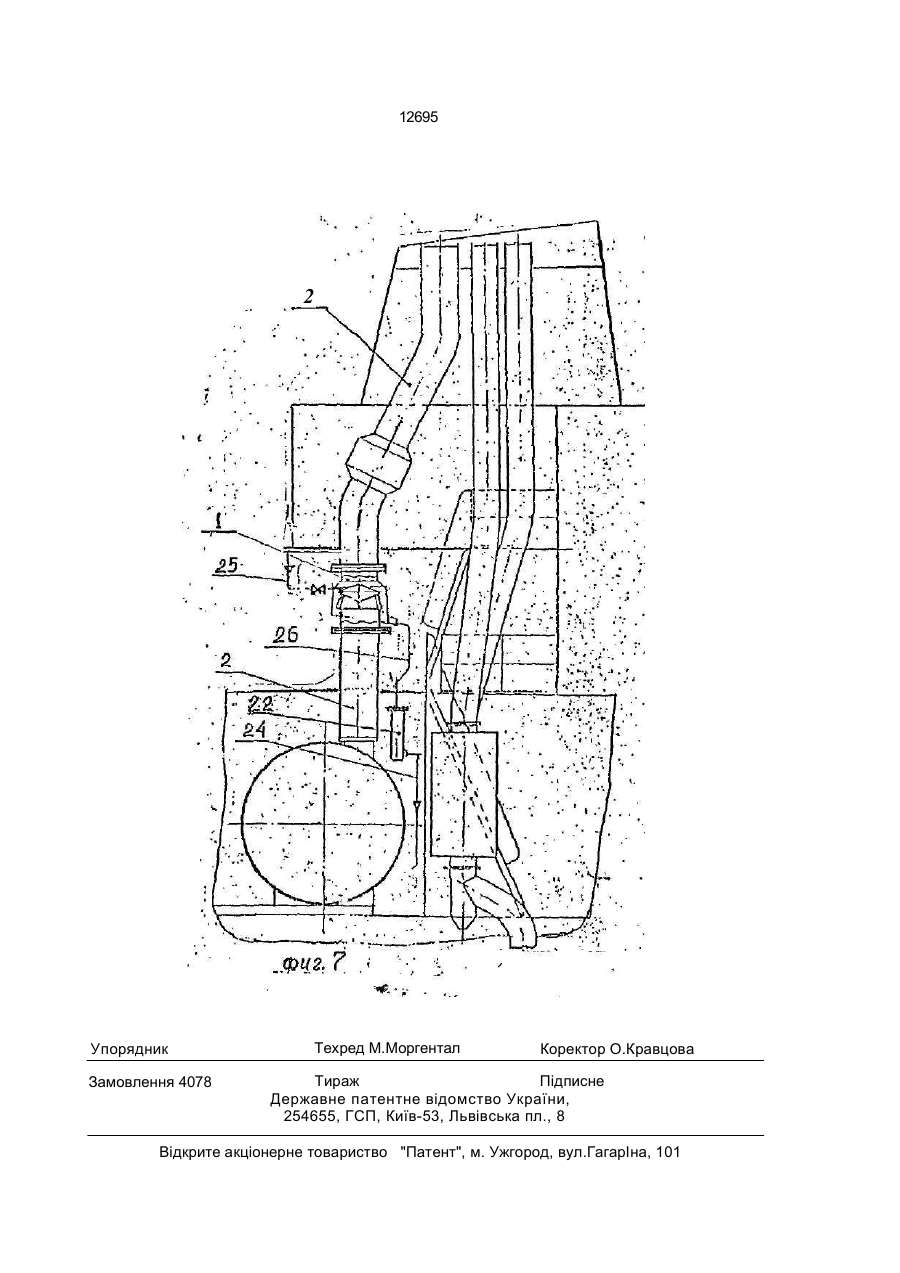

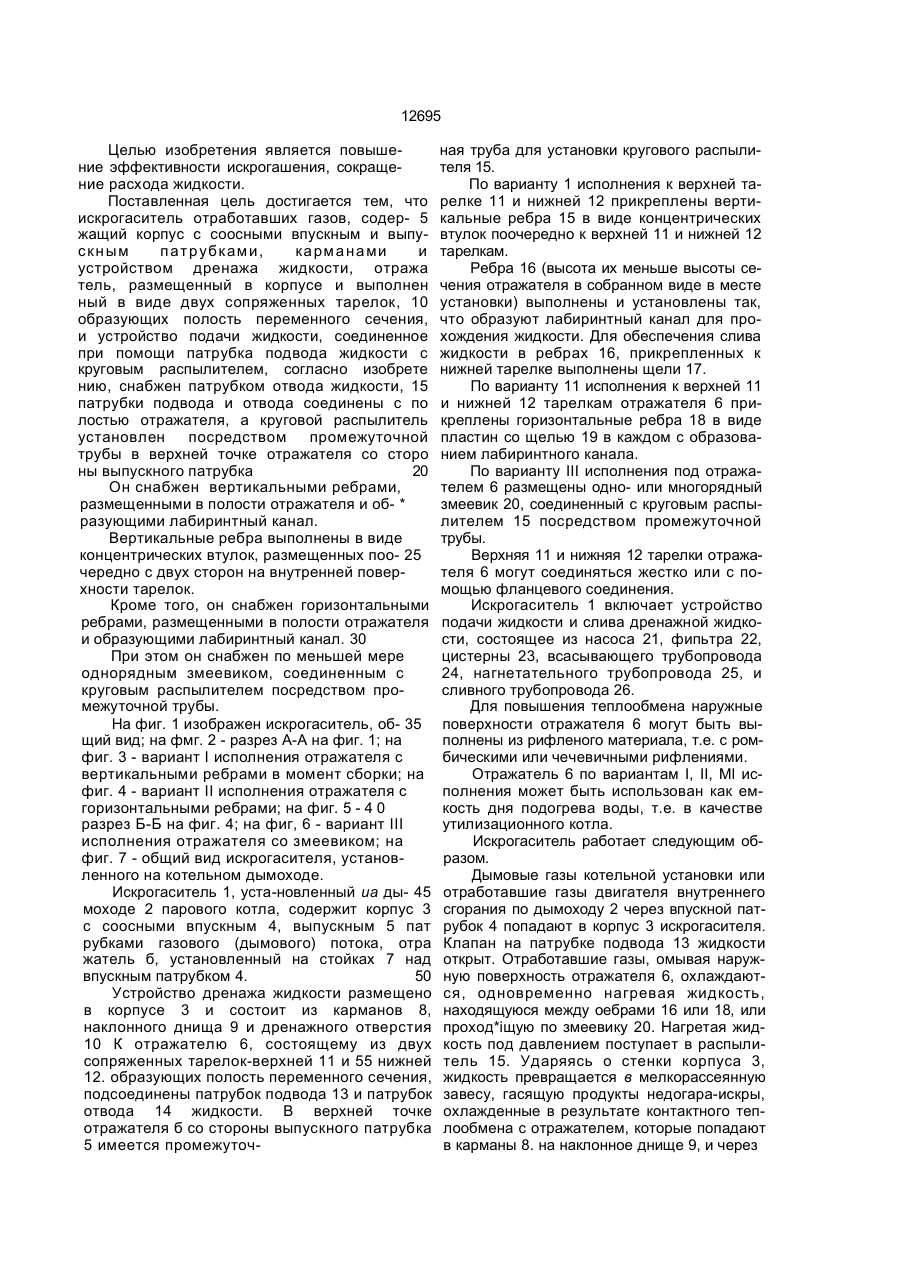

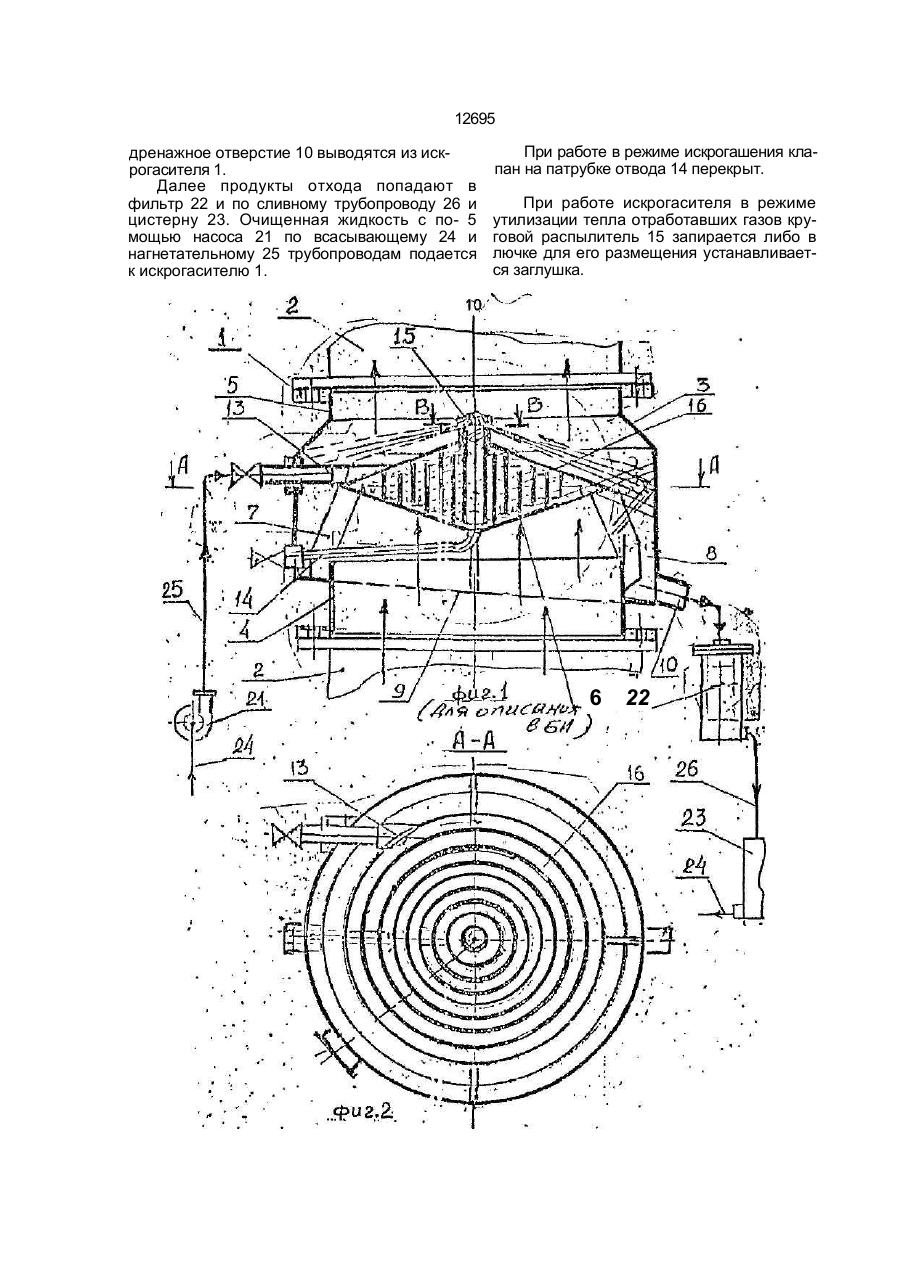

1. Искрогаситель отработавших газон, содержащий корпус с соосными впускным и выпускным патрубками, карманами и уст ройством дренажа жидкости, отражатель, размещенный в корпусе и выполненный в виде двух сопряженных тарелок, образую щих полость переменного сечения, и устрой ство подачи жидкости, соединенное при помощи патруСка подвода жидкости с круго вым распылителем, от л ич а ю щи й с я тем, что он снабжен патрубком отвода жидкости, патрубки подвода и отвода соединены с по лостью отражателя, а круговой распылитель установлен посредством промежуточной трубы в верхней точке отражателя со стороны выпускного патрубка. 2. Искрогаситель поп. 1, о т л и ч а ю щ и й с я тем, что он снабжен вертикальны ми ребрами, размещенными в полости отра жателя и образующими лабиринтный канал. 3. Искрогаситель по пп, 1 и 2, о т л и ч аю щ и й с я тем, что вертикальные ребра выполнены в виде концентрических втулок, размещенных поочередно с двух сторон на внутренней поверхности тарелок. 4. Искрогаситель поп. 1, о т л и ч а ю щ и й с я тем, что он снабжен горизонталь ными ребрами, размещенными в полости от ражателя и образующими лабиринтный канал. 5. Искрогаситель по п. 1,о т л и ч а ю щ и й с я тем, что он снабжен по меньшей мере однорядным змеевиком, соединенным с круговым распылителем посредством про межуточной трубы. ю (Л Изобретение относится к устройствам для гашения искр в котельном дымоходе или газовыхлопном трубопроводе двигателей, а также может быть использовано как утилизационный котел. Известен жидкостный искрогаситель, который содержит корпус с карманом и дренажным устройством для сбора жидкости. Круговой распылитель размещен над отражателем [1]. Известен котельный искрогаситель с водяным орошением, в котором на пути газов установлен отражатель, над которым размещен круговой распылитель, создающий трехступенчатую водяную завесу, представляющий собой две тарелки с образованной между ними полостью. В корпусе имеются карманы и дренажное устройство [2]. Горячие дымовые газы, проходя через водяную завесу, практически не охлаждаясь, образуют паровой пузырь, который уносит искру, чем обьясняется малоэффективность искрогашения при большом расходе воды. о 12695 Целью изобретения является повышение эффективности искрогашения, сокращение расхода жидкости. Поставленная цель достигается тем, что искрогаситель отработавших газов, содер- 5 жащий корпус с соосными впускным и выпускным п а т р уб к ам и, ка рм а н а ми и устройством дренажа жидкости, отража тель, размещенный в корпусе и выполнен ный в виде двух сопряженных тарелок, 10 образующих полость переменного сечения, и устройство подачи жидкости, соединенное при помощи патрубка подвода жидкости с круговым распылителем, согласно изобрете нию, снабжен патрубком отвода жидкости, 15 патрубки подвода и отвода соединены с по лостью отражателя, а круговой распылитель установлен посредством промежуточной трубы в верхней точке отражателя со сторо ны выпускного патрубка 20 Он снабжен вертикальными ребрами, размещенными в полости отражателя и об- * разующими лабиринтный канал. Вертикальные ребра выполнены в виде концентрических втулок, размещенных поо- 25 чередно с двух сторон на внутренней поверхности тарелок. Кроме того, он снабжен горизонтальными ребрами, размещенными в полости отражателя и образующими лабиринтный канал. 30 При этом он снабжен по меньшей мере однорядным змеевиком, соединенным с круговым распылителем посредством промежуточной трубы. На фиг. 1 изображен искрогаситель, об- 35 щий вид; на фмг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вариант I исполнения отражателя с вертикальными ребрами в момент сборки; на фиг. 4 - вариант II исполнения отражателя с горизонтальными ребрами; на фиг. 5 - 4 0 разрез Б-Б на фиг. 4; на фиг, 6 - вариант III исполнения отражателя со змеевиком; на фиг. 7 - общий вид искрогасителя, установленного на котельном дымоходе. Искрогаситель 1, уста-новленный иа ды- 45 моходе 2 парового котла, содержит корпус 3 с соосными впускным 4, выпускным 5 пат рубками газового (дымового) потока, отра жатель б, установленный на стойках 7 над впускным патрубком 4. 50 Устройство дренажа жидкости размещено в корпусе 3 и состоит из карманов 8, наклонного днища 9 и дренажного отверстия 10 К отражателю 6, состоящему из двух сопряженных тарелок-верхней 11 и 55 нижней 12. образующих полость переменного сечения, подсоединены патрубок подвода 13 и патрубок отвода 14 жидкости. В верхней точке отражателя б со стороны выпускного патрубка 5 имеется промежуточ ная труба для установки кругового распылителя 15. По варианту 1 исполнения к верхней тарелке 11 и нижней 12 прикреплены вертикальные ребра 15 в виде концентрических втулок поочередно к верхней 11 и нижней 12 тарелкам. Ребра 16 (высота их меньше высоты сечения отражателя в собранном виде в месте установки) выполнены и установлены так, что образуют лабиринтный канал для прохождения жидкости. Для обеспечения слива жидкости в ребрах 16, прикрепленных к нижней тарелке выполнены щели 17. По варианту 11 исполнения к верхней 11 и нижней 12 тарелкам отражателя 6 прикреплены горизонтальные ребра 18 в виде пластин со щелью 19 в каждом с образованием лабиринтного канала. По варианту III исполнения под отражателем 6 размещены одно- или многорядный змеевик 20, соединенный с круговым распылителем 15 посредством промежуточной трубы. Верхняя 11 и нижняя 12 тарелки отражателя 6 могут соединяться жестко или с помощью фланцевого соединения. Искрогаситель 1 включает устройство подачи жидкости и слива дренажной жидкости, состоящее из насоса 21, фипьтра 22, цистерны 23, всасывающего трубопровода 24, нагнетательного трубопровода 25, и сливного трубопровода 26. Для повышения теплообмена наружные поверхности отражателя 6 могут быть выполнены из рифленого материала, т.е. с ромбическими или чечевичными рифлениями. Отражатель 6 по вариантам I, II, Ml исполнения может быть использован как емкость дня подогрева воды, т.е. в качестве утилизационного котла. Искрогаситель работает следующим образом. Дымовые газы котельной установки или отработавшие газы двигателя внутреннего сгорания по дымоходу 2 через впускной патрубок 4 попадают в корпус 3 искрогасителя. Клапан на патрубке подвода 13 жидкости открыт. Отработавшие газы, омывая наружную поверхность отражателя 6, охлаждаются, одновременно нагревая жидкость, находящуюся между оебрами 16 или 18, или проход*іщую по змеевику 20. Нагретая жидкость под давлением поступает в распылитель 15. Ударяясь о стенки корпуса 3, жидкость превращается в мелкорассеянную завесу, гасящую продукты недогара-искры, охлажденные в результате контактного теплообмена с отражателем, которые попадают в карманы 8. на наклонное днище 9, и через 12695 дренажное отверстие 10 выводятся из искрогасителя 1. Далее продукты отхода попадают в фильтр 22 и по сливному трубопроводу 26 и цистерну 23. Очищенная жидкость с по- 5 мощью насоса 21 по всасывающему 24 и нагнетательному 25 трубопроводам подается к искрогасителю 1. При работе в режиме искрогашения клапан на патрубке отвода 14 перекрыт. При работе искрогасителя в режиме утилизации тепла отработавших газов круговой распылитель 15 запирается либо в лючке для его размещения устанавливается заглушка. 6 22 12695 щш 12695 12695 2 Упорядник Замовлення 4078 Техред М.Моргентал Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
