Смуговий фільтр
Формула / Реферат
Смуговий фільтр, що містить металевий екран, щілину, в розриви якої на відстані чверті довжини хвилі включені чвертьхвильові щілинні резонатори який відрізняється тим, що чвертьхвильові щілинні резонатори, розташовані на чвертьхвильовій відстані, містять металеву поверхню, при цьому на металевій поверхні розміщений шар діелектрика і металева поверхня квадратної форми із короткозамикальною перемичкою, при цьому металева поверхня квадратної форми сполучена з протилежною межею щілини.
Текст

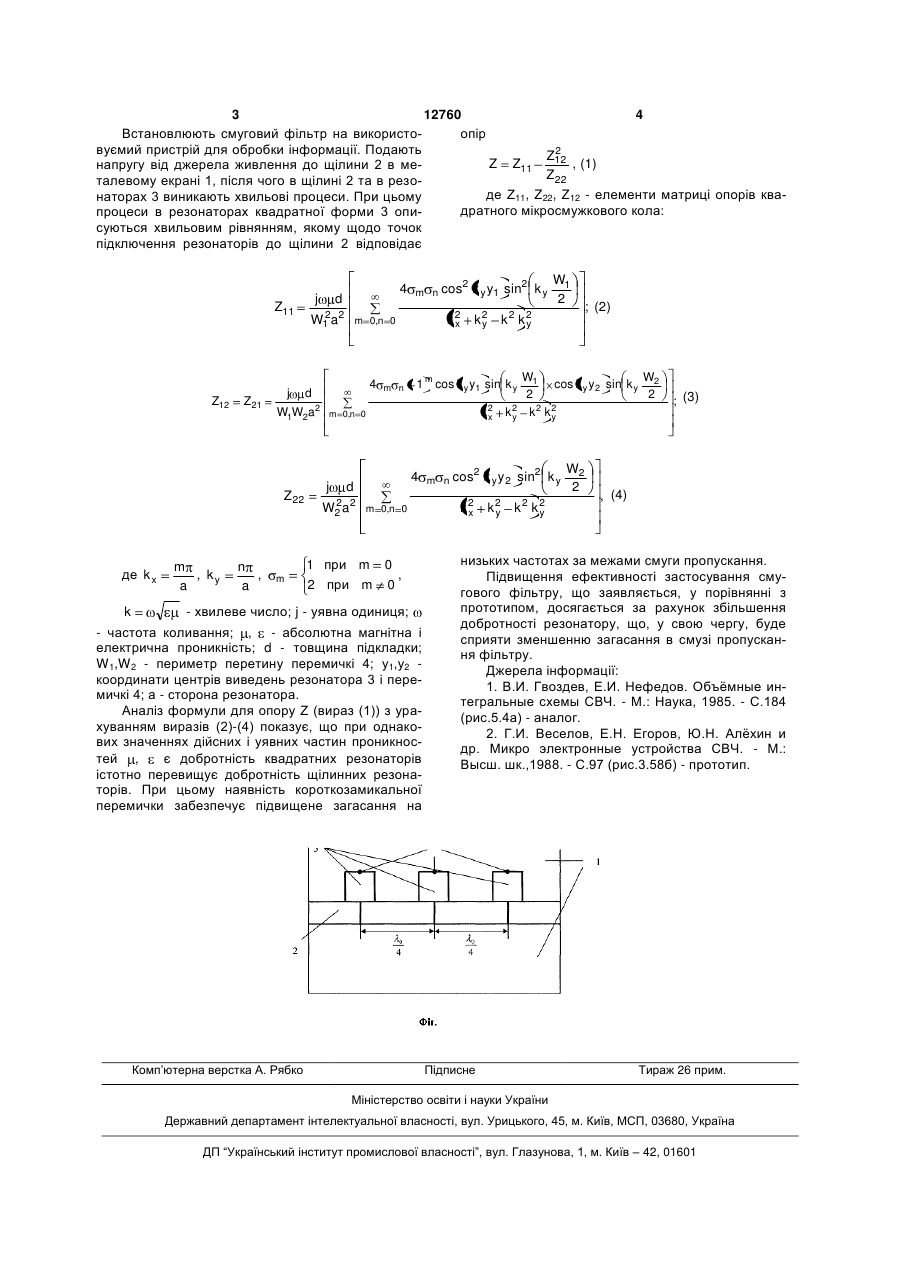

Смуговий фільтр, що містить металевий екран, щілину, в розриви якої на відстані чверті дов 3 12760 4 Встановлюють смуговий фільтр на використоопір 2 вуємий пристрій для обробки інформації. Подають Z12 , (1) Z Z11 напругу від джерела живлення до щілини 2 в меZ22 талевому екрані 1, після чого в щілині 2 та в резоде Z11, Z22, Z12 - елементи матриці опорів кванаторах 3 виникають хвильові процеси. При цьому дратного мікросмужкового кола: процеси в резонаторах квадратної форми 3 описуються хвильовим рівнянням, якому щодо точок підключення резонаторів до щілини 2 відповідає Z11 Z12 Z21 j k m , ky a n , a m 4 d 2 W1 a2 2 m n cos 4 m n 4 d 2 W2 a2 W1 2 ; (2) cos k y y 2 sin k y k2 k2 k2 k2 x y y m 0,n 0 j W1 2 k2 k2 k2 y y 1 m cos k y y1 sin k y m 0,n 0 1 при m 0 , 2 при m 0 - хвилеве число; j - уявна одиниця; - частота коливання; , - абсолютна магнітна і електрична проникність; d - товщина підкладки; W1,W2 - периметр перетину перемичкі 4; у1,у2 координати центрів виведень резонатора 3 і перемичкі 4; а - сторона резонатора. Аналіз формули для опору Z (вираз (1)) з урахуванням виразів (2)-(4) показує, що при однакових значеннях дійсних і уявних частин проникностей , є добротність квадратних резонаторів істотно перевищує добротність щілинних резонаторів. При цьому наявність короткозамикальної перемички забезпечує підвищене загасання на Комп’ютерна верстка А. Рябко k y y1 sin2 k y k2 x m 0,n 0 d W1W2a2 Z22 де k x j m n cos 2 k2 x k y y 2 sin2 k y k2 k2 k2 y y W2 2 W2 2 ; (3) , (4) низьких частотах за межами смуги пропускання. Підвищення ефективності застосування смугового фільтру, що заявляється, у порівнянні з прототипом, досягається за рахунок збільшення добротності резонатору, що, у свою чергу, буде сприяти зменшенню загасання в смузі пропускання фільтру. Джерела інформації: 1. В.И. Гвоздев, Е.И. Нефедов. Объѐмные интегральные схемы СВЧ. - М.: Наука, 1985. - С.184 (рис.5.4а) - аналог. 2. Г.И. Веселов, Е.Н. Егоров, Ю.Н. Алѐхин и др. Микро электронные устройства СВЧ. - М.: Высш. шк.,1988. - С.97 (рис.3.58б) - прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBand-pass filter
Назва патенту російськоюПолосовой фильтр
МПК / Мітки
МПК: H01P 7/08
Код посилання
<a href="https://ua.patents.su/2-12760-smugovijj-filtr.html" target="_blank" rel="follow" title="База патентів України">Смуговий фільтр</a>
Смуговий фільтр нвч
Номер патенту: 72036
Опубліковано: 17.01.2005
Автори: Липунов Микола Іванович, Бойко Леонід Михайлович
МПК: H01P 1/20
Формула / Реферат:
Смуговий фільтр НВЧ, який складається з діелектричних резонаторів, які встановлені в корпусі позамежного хвилеводу та зв'язані з зовнішніми колами за допомогою двох штирових збудників з коаксіальними виводами, який відрізняється тим, що діелектричні резонатори встановлені під гострим кутом до площини позамежного хвилеводу і закріплені на поворотних підставках з фіксаторами положення та пристроями повороту навколо осей, які перпендикулярні...
Смуговий нвч-фільтр
Номер патенту: 35026
Опубліковано: 15.03.2002
Автори: Яремчук Олег Іванович, Женжера Віктор Леонідович, Малєв Валерій Іванович, Петренко Віктор Михайлович, Войтенко Олександр Григорович, Наритник Теодор Миколайович, Немчин Олександр Федорович, Падалко Віктор Григорович, Зубарєв Валерій Володимирович
МПК: H01P 1/20
Мітки: смуговий, нвч-фільтр
Формула / Реферат:
1. Смуговий НВЧ-фільтр, що містить корпус, де виконано щонайменше чотири циліндричні електромагнітні екрани з діелектричними резонаторами на ізоляційних підставках так, що кути, утворені лініями, які зв'язують центри трьох послідовно розташованих резонаторів, кратні 90°, який відрізняється тим, що в якості елементів зв'язку між резонаторами встановлено відрізки щілинних ліній, а в якості елементів зв'язку між хвилеводним входом фільтру і...
Діелектричний смуговий фільтр
Номер патенту: 40933
Опубліковано: 15.12.2003
Автор: Почерняєв Віталій Миколайович
МПК: H01P 1/20
Мітки: смуговий, фільтр, діелектричний
Формула / Реферат:
1. Діелектричний смуговий фільтр, який містить металізовану з одного боку діелектричну основу, на другому боці якої розміщені щонайменше по одній смужковій вхідній та вихідній лінії передачі, система діелектричних резонаторів біжучої хвилі, яка складається з двох груп резонаторів у вигляді щонайменше одного резонатора в кожній групі, настроєних на частоту, що визначає основну частоту смуги пропускання фільтра, при цьому струмонесучі...
Вихідний смуговий фільтр нвч-передавача
Номер патенту: 44875
Опубліковано: 15.03.2002
Автори: Мокеєв Юрій Генадійович, Малєв Валерій Іванович, КОПНОВ МИХАЙЛО ОЛЕКСАНДРОВИЧ, Яремчук Олег Іванович, Немчин Олександр Федорович, Петренко Віктор Михайлович, Матущенко Анатолій Григорович, Войтенко Олександр Григорович, Лазоренко Віктор Миколайович, Наритник Теодор Миколайович
МПК: H01P 1/20
Мітки: нвч-передавача, смуговий, вихідній, фільтр
Формула / Реферат:
Вихідний смуговий фільтр НВЧ-передавача на позамежному хвилеводі, який містить щонайменше два діелектричних резонатори, встановлених на ізолюючих прокладках, та вхідний штир зв'язку, що є входом фільтра і розташований поблизу першого діелектричного резонатора, який відрізняється тим, що корпус позамежного хвилеводу має розширення з боку виходу з лінійними розмірами, відповідними розмірам лінійного хвилеводу каналу передачі, закрите...
Смуговий інтерференційний фільтр 567-7
Номер патенту: 59001
Опубліковано: 15.08.2003
Автор: Первак Володимир Юрійович
МПК: G02B 5/28
Мітки: фільтр, 567-7, смуговий, інтерференційний
Формула / Реферат:
Смуговий інтерференційний фільтр 567-7, переважно для лазерів, який складається із підкладки, прозорої в робочій області спектра, і інтерференційної системи, яка утворюється періодичним повторенням структури АВСВА, в якій А, В і С позначають шари із матеріалів з показниками заломлення nA, nB і nC відповідно, а оптична товщина структури АВСВА дорівнює де
