Фрикційна передача
Номер патенту: 12796
Опубліковано: 15.03.2006
Автори: Піпа Борис Федорович, Ловейкіна Світлана Олексіївна, Хомяк Олег Миколайович, Стежко Анатолій Васильович
Формула / Реферат
1. Фрикційна передача, що містить ведучий і ведений катки, встановлені відповідно на ведучому та веденому валах, яка відрізняється тим, що ведучий каток містить жорстко зв'язані між собою ступицю та диск з ободом причому диск з ободом виконані з пружного матеріалу, переважно з маслостійкої гуми.
2. Фрикційна передача за п. 1, яка відрізняється тим, що диск з ободом виконано з розмірами згідно з умови:
;
,
де δ - товщина диска;
В - ширина обода;
Δ - товщина обода;
d - діаметр ведучого катка.
Текст

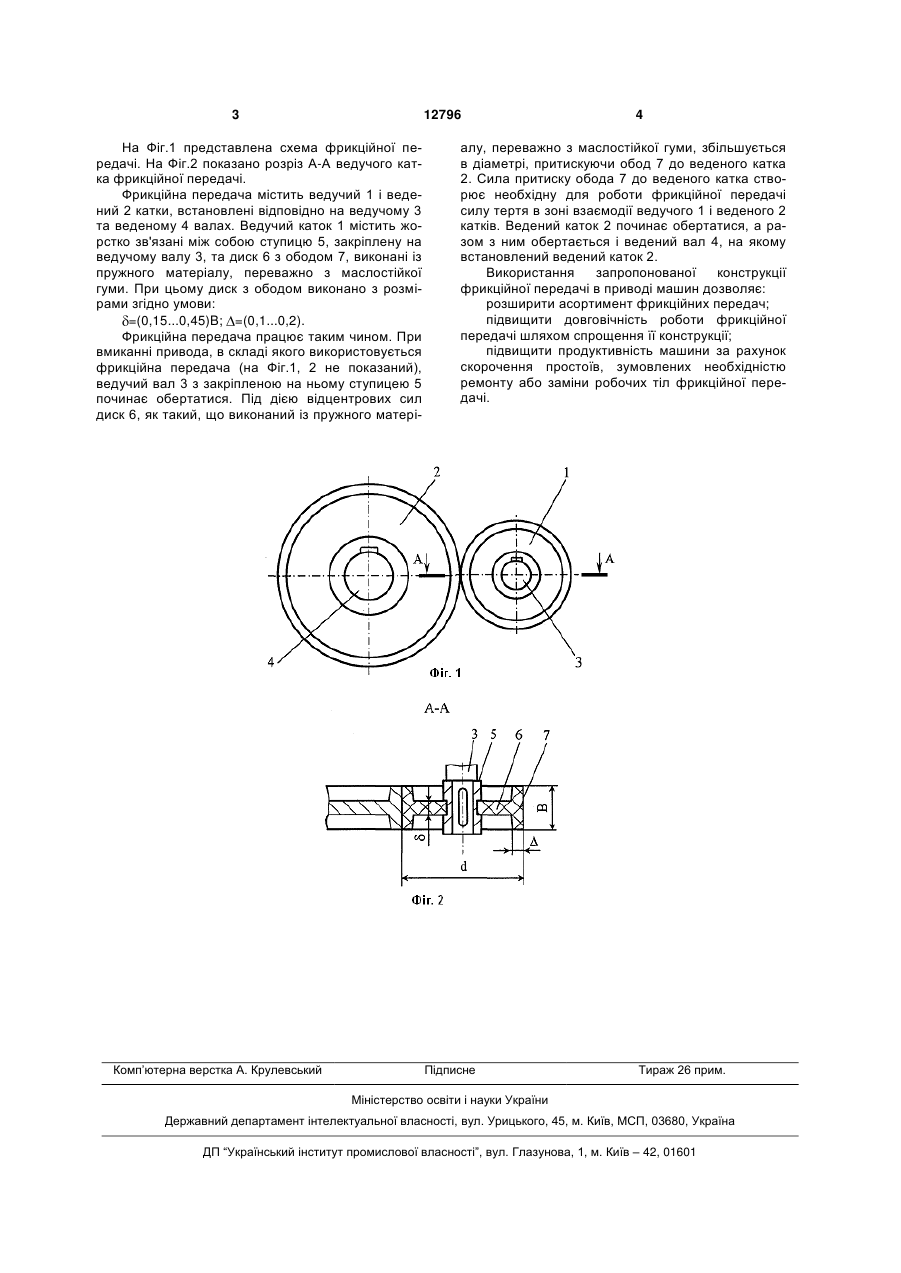

1. Фрикційна передача, що містить ведучий і ведений катки, встановлені відповідно на ведучому та веденому валах, яка відрізняється тим, що ведучий каток містить жорстко зв'язані між собою ступицю та диск з ободом причому диск з ободом виконані з пружного матеріалу, переважно з маслостійкої гуми. 2. Фрикційна передача за п. 1, яка відрізняється тим, що диск з ободом виконано з розмірами згідно з умови: 0,15... 0,45 B ; Корисна модель відноситься до загального машинобудування, а саме до фрикційної передачі привода машин. Відома фрикційна передача, що містить ведучий і ведений катки, встановлені відповідно на ведучому та веденому валах [див. Гузенков П.Г. Детали машин. М., Высшая школа, 1982, с. 114, рис. 10.1,а]. Необхідність виконання одного із катків рухомим (встановлення вала, на якому закріплено даний каток, на рухомих опорах) із можливістю притискання до іншого, що є необхідною умовою передачі потужності, ускладнює конструкцію фрикційної передачі, що знижує надійність та довговічність її роботи та привода в цілому, в якому вона використовується. Відома також фрикційна передача, що містить ведучий і ведений катки, встановлені відповідно на ведучому та веденому валах [див. Хом'як О.М., Піпа Б.Ф. Передачі. К., КНУТД, 2003, с. 23, рис. 2.1,а]. Необхідність виконання і в цьому випадку одного із катків рухомим із можливістю притискання до іншого, що є необхідною умовою передачі потужності, ускладнює, як і раніше, конструкцію фрикційної передачі, що знижує надійність та довговічність її роботи та привода в цілому, в якому вона використовується. Таким чином в основу корисної моделі покладена задача створити таку конструкцію фрикційної передачі, в якій шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення довго вічності роботи фрикційної передачі. Поставлена задача вирішена тим, що у фрикційній передачі, що містить ведучий і ведений катки, встановлені відповідно на ведучому та веденому валах, згідно з корисною моделлю, ведучий каток містить жорстко зв'язані між собою ступицю та диск з ободом при чому диск з ободом виконані з пружного матеріалу переважно з маслостійкої гуми. Вирішенню поставленої задачі підвищення довговічності роботи фрикційної передачі сприяє також те, що диск з ободом виконано з розмірами згідно умови: =(0,15...0,45)B; =(0,1...0,2)d, де - товщина диска; В - ширина обода; товщина обода; d - діаметр ведучого катка. Обладнання ведучого катка жорстко зв'язаними між собою ступицею та диском з ободом, виконаними з пружного матеріалу, переважно з маслостійкої гуми, усуває необхідність виконання одного із катків рухомим із можливістю притискання до іншого, що спрощує конструкцію фрикційної передачі, і, таким чином, підвищує надійність та довговічність її роботи та привода в цілому, в якому вона використовується. Підвищенню довговічності роботи фрикційної передачі сприяє також те, що диск з ободом виконано з розмірами згідно умови: =(0,15...0,45)B; =(0,1...0,2)d. (19) UA (11) 12796 (13) U 0,1... 0,2 d , де δ - товщина диска; В - ширина обода; Δ - товщина обода; d - діаметр ведучого катка. 3 12796 На Фіг.1 представлена схема фрикційної передачі. На Фіг.2 показано розріз А-А ведучого катка фрикційної передачі. Фрикційна передача містить ведучий 1 і ведений 2 катки, встановлені відповідно на ведучому 3 та веденому 4 валах. Ведучий каток 1 містить жорстко зв'язані між собою ступицю 5, закріплену на ведучому валу 3, та диск 6 з ободом 7, виконані із пружного матеріалу, переважно з маслостійкої гуми. При цьому диск з ободом виконано з розмірами згідно умови: =(0,15...0,45)B; =(0,1...0,2). Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на Фіг.1, 2 не показаний), ведучий вал 3 з закріпленою на ньому ступицею 5 починає обертатися. Під дією відцентрових сил диск 6, як такий, що виконаний із пружного матері Комп’ютерна верстка А. Крулевський 4 алу, переважно з маслостійкої гуми, збільшується в діаметрі, притискуючи обод 7 до веденого катка 2. Сила притиску обода 7 до веденого катка створює необхідну для роботи фрикційної передачі силу тертя в зоні взаємодії ведучого 1 і веденого 2 катків. Ведений каток 2 починає обертатися, а разом з ним обертається і ведений вал 4, на якому встановлений ведений каток 2. Використання запропонованої конструкції фрикційної передачі в приводі машин дозволяє: розширити асортимент фрикційних передач; підвищити довговічність роботи фрикційної передачі шляхом спрощення її конструкції; підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл фрикційної передачі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFriction transmission
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Stezhko Anatolii Vasyliovych, Loveikina Svitlana Oleksiivna
Назва патенту російськоюФрикционная передача
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Стежко Анатолий Васильевич, Ловейкина Светлана Алексеевна
МПК / Мітки
МПК: F16H 15/08
