Фрикційний варіатор

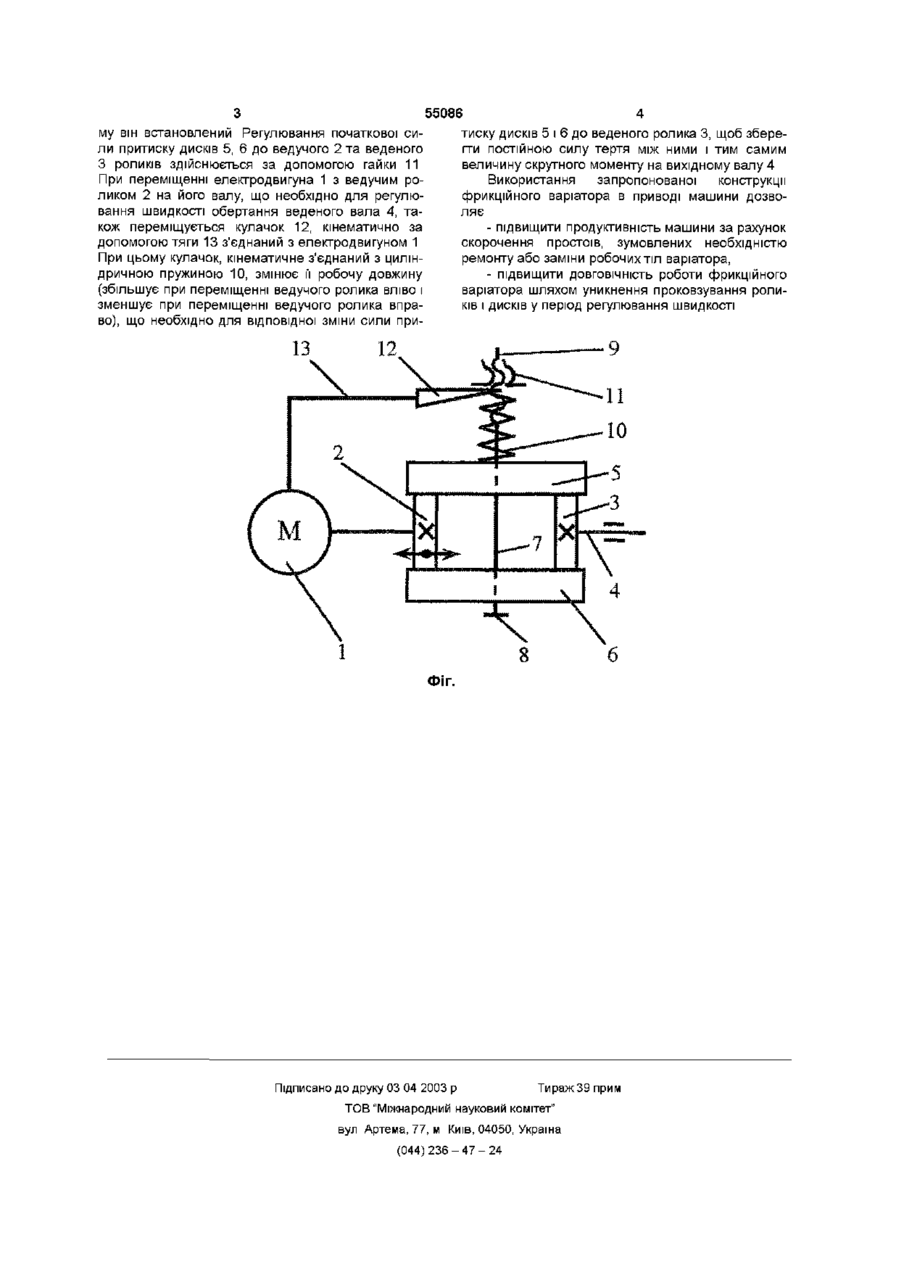

Фрикційний варіатор, що містить електродвигун, ведучий ролик, встановлений на валу електродвигуна, і ведений ролик, встановлений на веденому валу, та два диски, встановлені на одній осі і притиснуті до роликів за допомогою циліндричної пружини, який відрізняється тим, що додатково оснащений кулачком, кінематично з'єднаним з циліндричною пружиною та електродвигуном Винахід відноситься до загальною машинобудування, а саме до привода машин Відомий фрикційний варіатор, що містить ведучий ролик, встановлений на веденому валу, наприклад, на валу електродвигуна, і диск, встановлений на веденому валу (див Пронин Б А , Ревков Г А Бесступенчатые клиноременные передали (вариаторы) М , Машиностроение, 1967, с 253, рис 123, а) Недоліком варіатора є значні навантаження на ведучий вал, зумовлені необхідністю притискування диска до ролика, що знижує надійність та ДОВГОВІЧНІСТЬ роботи варіатора і привода в цілому, в якому він використовується Відомий також фрикційний варіатор, що містить ведучий ролик, встановлений на валу електродвигуна, і ведений ролик, встановлений на ведучому валу, та два диски, встановлені на одній осі і притиснуті до роликів за допомогою циліндричної пружини (див Есипенко Я И Механические вариаторы скорости К, Гостехиздат УССР, 1961, с 61, рис 35) Наявність двох дисків і веденого ролика дозволяє взаємно урівноважувати тиск дисків на ролики і тим самим ліквідувати навантаження на вали роликів, що підвищує надійність та ДОВГОВІЧНІСТЬ роботи варіатора Проте в процесі регулювання швидкості, коли ведучий ролик переміщується, змінюючи робочий радіус диска, що необхідно для зміни передаточного числа варіатора, зусилля притиску дисків до веденого ролика також змінюється, що порушує умову збереження постійної величини скрутного момента на веденому валу і, таким чином, знижує його надійність Таким чином, в основу винаходу покладена задача створити таку конструкцію фрикційного варіатора, в якій шляхом введення додаткових елементів та їх зв'язків забезпечилось би підвищення ДОВГОВІЧНОСТІ роботи фрикційного варіатора Поставлена задача вирішена тим, що фрикційний варіатор, що містить електродвигун, ведучий ролик, встановлений на валу електродвигуна, і ведений ролик, встановлений на веденому валу, та два диски, встановлені на одній осі і притиснуті до роликів за допомогою циліндричної пружини, згідно з винаходом, оснащений кулачком, кінематичне з'єднаним з циліндричною пружиною та електродвигуном На кресленні (фіг) представлена схема фрикційного варіатора Фрикційний варіатор містить електродвигун 1, на валу якого встановлено ведучий ролик 2, ведений ролик 3, встановлений на веденому валу 4, два диски 5 і 6, встановлені на одній осі 7, нижній кінець якої містить потовщення 8, що виходить за межі диска 6, а верхній кінець має різь 9 На осі 7 встановлено циліндричну пружину 10 та гайку 11 Між гайкою 11 та циліндричною пружиною 10 розташовано кулачок 12, який за допомогою тяги 13 з'єднаний з електродвигуном 1 Принцип роботи фрикційного варіатора полягає в наступному Обертальний рух ведучого ролика 2, встановленого на валу електродвигуна 1, за рахунок сил тертя, що забезпечується притиском за допомогою циліндричної пружини 10 до нього дисків 5 і 6 (на диск 6 тисне потовщення 8 осі 7, на диск 5 - нижній кінець циліндричної пружини 10), передається дискам 5 і 6 Обертальний рух дисків 5, 6 за допомогою сил тертя передається веденому ролику 3 та веденому валу 4, на яко (О 00 о ю ю му він встановлений Регулювання початкової сили притиску дисків 5, 6 до ведучого 2 та веденого З роликів здійснюється за допомогою гайки 11 При переміщенні електродвигуна 1 з ведучим роликом 2 на його валу, що необхідно для регулювання швидкості обертання веденого вала 4, також переміщується кулачок 12, кінематично за допомогою тяги 13 з'єднаний з електродвигуном 1 При цьому кулачок, кінематичне з'єднаний з циліндричною пружиною 10, змінює її робочу довжину (збільшує при переміщенні ведучого ролика вліво і зменшує при переміщенні ведучого ролика вправо), що необхідно для відповідної зміни сили при13 55086 тиску дисків 5 і 6 до веденого ролика 3, щоб зберегти постійною силу тертя між ними і тим самим величину скрутного моменту на вихідному валу 4 Використання запропонованої конструкції фрикційного варіатора в приводі машини дозволяє - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл варіатора, - підвищити ДОВГОВІЧНІСТЬ роботи фрикційного варіатора шляхом уникнення проковзування роликів і дисків у період регулювання швидкості 12 Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
