Робоче колесо реверсивного вентилятора

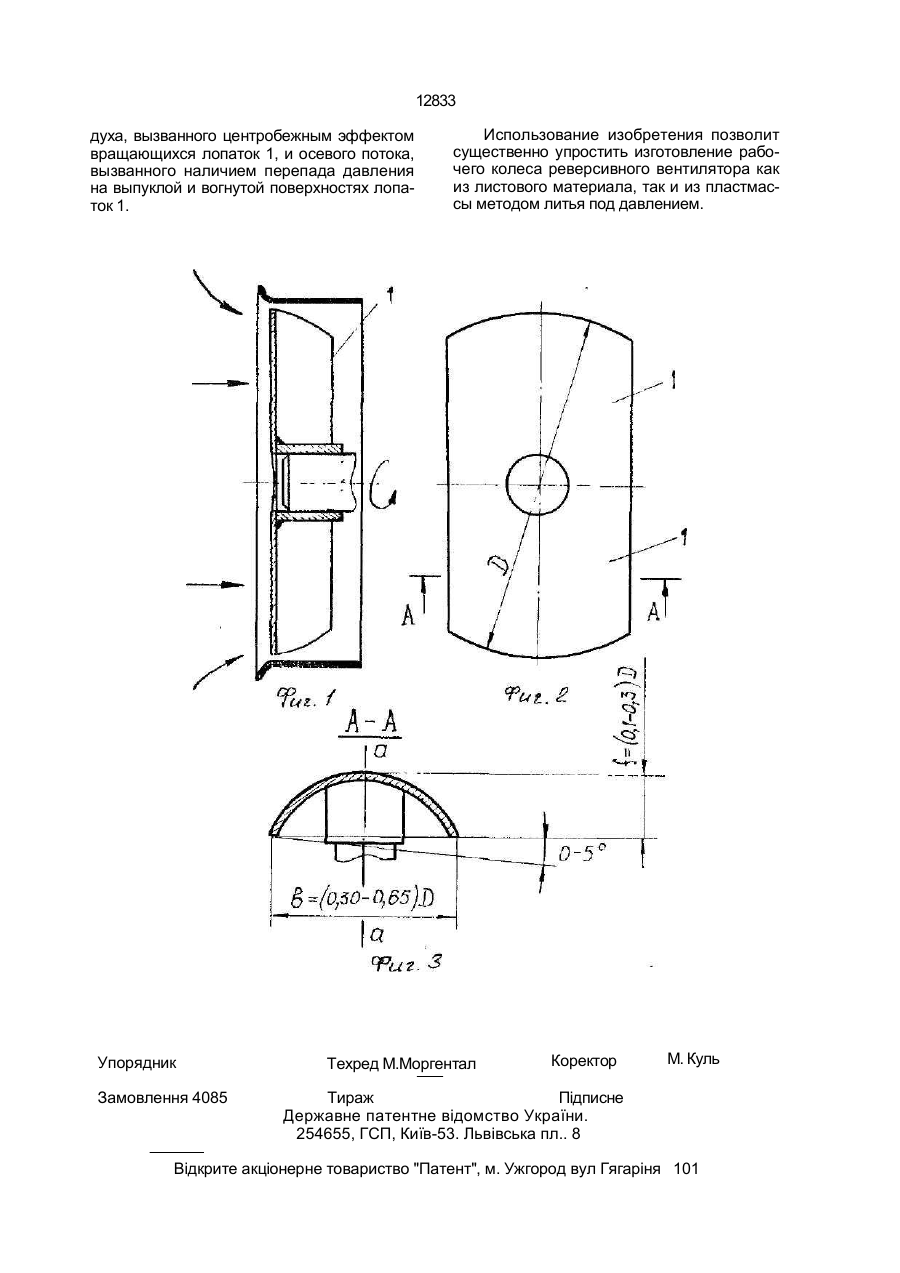

Рабочее колесо реверсивного вентилятора, содержащее лопатки, каждая из которых имеет профиль в виде дуги окружности, симметричной относительно продольной оси лопатки, причем лопатки установлены под углом 0-5° к плоскости вращения колеса, хорда лопаток равна 0,30-0,65 диаметра рабочего колеса, а максимальная стрела прогиба равна 0,10-0,30 диаметра рабочего колеса, о т л и ч а ю щ е е с я тем, что цилиндрическая поверхность двух диаметрально противоположных лопаток образована одной прямолинейной образующей. Изобретение относится к вентиляторостроению и касается рабочих колес реверсивных вентиляторов. Известно рабочее колесо реверсивного вентилятора, принятое в качестве прототипа, каждая из лопаток которого имеет профиль в виде дуги окружности, симметричной относительно продольной оси лопатки, лопатки установлены под углом 0-5° к плоскости вращения колеса, имеют хорду, равную 0,30-0,65 диаметра рабочего колеса, и максимальную стрелу прогиба 0,1-0,3 диаметра рабочего колеса. Такое рабочее колесо сложно по конструкции и обладает повышенной трудоемкостью изготовления. Например, при изготовлении его из отдельных листовых лопаток требуется их скрепление и установка на втулке. При литье из пластмассы требуется изготовление сложной прессформы. Целью изобретения является упрощение изготовления рабочего колеса. На фиг.1 изображен разрез реверсивного вентилятора, на фиг 2 - вид на рабочее колесо со стороны входа воздуха; на фиг.З - поперечное сечение рабочего колеса Рабочее колесо реверсивного вентилятора содержит две лопатки 1, установленные под углом 0-5°. каждая из которых выполнена в виде цилиндрической поверх ности, симметричной относительно оси э-а. Обе лопатки имеют одну образующую, т е они являются частью одной цилиндрической поверхности, причем хорда лопаток равна 0.30-0,65 диаметра рзбочего колеса, я стрела прогиба 0,1-0,3 диаметра рабочего колеса. При вращении рабочего колеса в одну или другую сторону за лопатками 1 образуется вихревая зона разрежения что способствует более легкому продвижению потока воздуха в осевом направлении Производительность вентилятора складывается из радиального потока воз ю оо со СО О 12833 духа, вызванного центробежным эффектом вращающихся лопаток 1, и осевого потока, вызванного наличием перепада давления на выпуклой и вогнутой поверхностях лопаток 1. Упорядник Замовлення 4085 Использование изобретения позволит существенно упростить изготовление рабочего колеса реверсивного вентилятора как из листового материала, так и из пластмассы методом литья под давлением. Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України. 254655, ГСП, Київ-53. Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород вул Гягаріня 101
