Робоче колесо відцентрової повітродувки

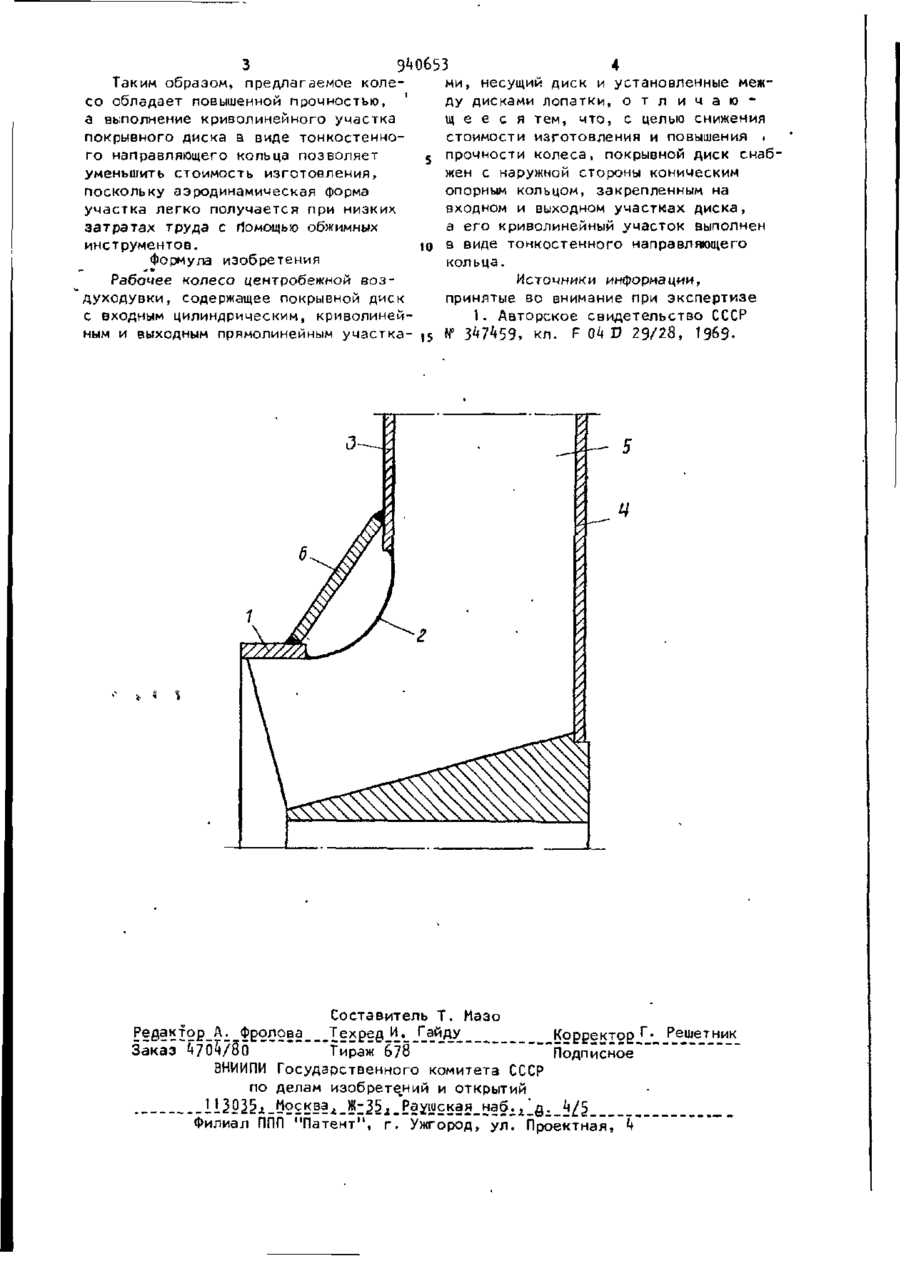

Союз Советских Социалистический Республик (ID К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 2 2 . 0 8 . 7 9 ( 2 1 ) (23) Приоритет Государственный комитет СССР по делам изобретений и открытий (31) 782578 28Q3897/25-06 (51)М. Кл. F Oh D 29/28 . (32) 23-08.78 (33) Финляндия Опубликовано 30. 06.82.Бюллетень № Ik Дата опубликования описания (72) Автор изобретения (088.8) Иностранец Сеппо Юхани Лескимеи (Финляндия) (71) Заявитель 02.07.82 (53) УДК 621.635 Иностранная фирма "ОЙ МЕРКАНТАЙЛ АБ" (Финляндия) (5*0 РАБОЧЕЕ КОЛЕСО ЦЕНТРОБЕЖНОЙ ВОЗДУХОДУВКИ Изобретение относится к вентиляторостроению и касается рабочих колес центробежных воздуходувок. Известно рабочее колесо центробежной воздуходувки, содержащее покрывной диск с входным цилиндрическим, криволинейным и выходным прямолинейным участками, несущей диск и установленные между Дисками лопатки [1J. Однако стоимость изготовления та-* 10 кого колеса довольно высока вследствие трудоемкости изготовления криволинейного участка, и,кроме того, это колесо недостаточно прочное. 15 Цель изобретения - уменьшение стоимости изготовления и повышение прочности колеса. Указанная цель достигается тем, что покрывной диск снабжен с наруж- 20 ной стороны коническим опорным кольцом, закрепленным на входном и выходном участках диска, а его криволинейный участок выполнен в виде тонкостенного направляющего кольца. На чертеже изображено рабочее колесо центробежной воздуходувки, продольный разрез. Рабочее колесо центробежной воздуходувки содержит покрывной диск с , . входным цилиндрическим участком 1, криволинейным участком 2 и выходным прямолинейным участком 3» несущий диск k и установленные между покрывным диском и несущим диском k лопатки 5* Покрывной диск снабжен с наружной стороны коническим опорным кольцом 6, закрепленным на входном и выходном участках 1 и 3 диска, а его криволинейный участок 2 выполнен в виде тонкостенного направляющего кольца. При вращении рабочего колёса криволинейный участок 2 покрывного * диска разгружен от напряжений, так как напряжения от выходного прямолич нейного участка 3 передаются к входному цилиндрическому участку 1 через коническое опорное кольцо 6. 9^0653 Таким образом, предлагаемое колеми, несущий диск и установленные межсо обладает повышенной прочностью, ду дисками лопатки, о т л и ч а ю а выполнение криволинейного участка щ е е с я тем, что, с целью снижения покрывного диска в виде тонкостенностоимости изготовления и повышения . го направляющего кольца позволяет прочности колеса, покрывной диск снабуменьшить стоимость изготовления, жен с наружной стороны коническим поскольку аэродинамическая форма опорным кольцом, закрепленным на участка легко получается при низких входном и выходном участках диска, затратах труда с пЪмощью обжимных а его криволинейный участок выполнен инструментов. 10 в виде тонкостенного направляющего Формула изобретения кольца. Рабочее колесо центробежной возИсточники информации, духодувки, содержащее покрывной диск принятые во внимание при экспертизе с входным цилиндрическим, криволиней1. Авторское свидетельство СССР ным и выходным прямолинейным участка№ 3*7459, к л . F O ^ D 2 9 / 2 8 , Составитель Т. Мазо ??9^_$99{)95^ Іє.хРе.9ІІ*.__[!Аи'ДУ Корректод Заказ *»705780 " "Тираж був"" Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий Филиал ППП "Патент", г. Ужгород,"улТ Проектная"^ * Решетник
