Багатокаскадний сигма-дельта модулятор
Формула / Реферат
Багатокаскадний сигма-дельта модулятор, який містить ряд послідовно включених лічильників та блок компенсації на основі диференціаторів, входи якого з'єднані з розрядами переповнення лічильників, а вихід підключений до управляючого входу подільника частоти, який відрізняється тим, що до другого та наступних лічильників доданий принаймні один додатковий молодший розряд, який підключений до шини логічної одиниці.
Текст

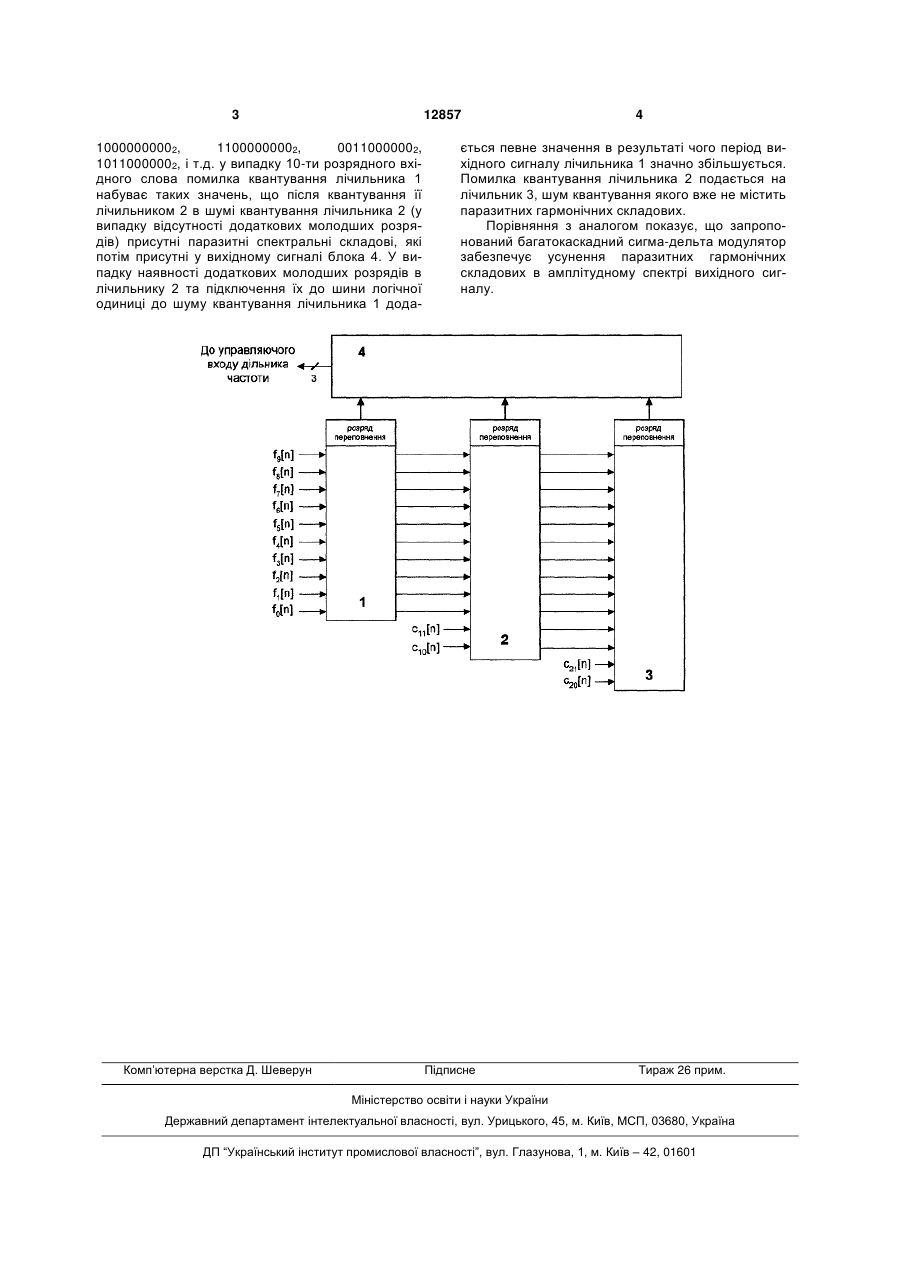

Багатокаскадний сигма-дельта модулятор, який містить ряд послідовно включених лічильни 3 12857 10000000002, 11000000002, 00110000002, 10110000002, і т.д. у випадку 10-ти розрядного вхідного слова помилка квантування лічильника 1 набуває таких значень, що після квантування її лічильником 2 в шумі квантування лічильника 2 (у випадку відсутності додаткових молодших розрядів) присутні паразитні спектральні складові, які потім присутні у вихідному сигналі блока 4. У випадку наявності додаткових молодших розрядів в лічильнику 2 та підключення їх до шини логічної одиниці до шуму квантування лічильника 1 дода Комп’ютерна верстка Д. Шеверун 4 ється певне значення в результаті чого період вихідного сигналу лічильника 1 значно збільшується. Помилка квантування лічильника 2 подається на лічильник 3, шум квантування якого вже не містить паразитних гармонічних складових. Порівняння з аналогом показує, що запропонований багатокаскадний сигма-дельта модулятор забезпечує усунення паразитних гармонічних складових в амплітудному спектрі вихідного сигналу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultistage delta-sigma modulator
Автори англійськоюSolomko Valentyn Anatoliiovych
Назва патенту російськоюМногокаскадный дельта-сигма-модулятор
Автори російськоюСоломко Валентин Анатольевич
МПК / Мітки
МПК: H03L 7/16
Мітки: сигма-дельта, модулятор, багатокаскадний
