Утилізаційна турбодетандерна установка

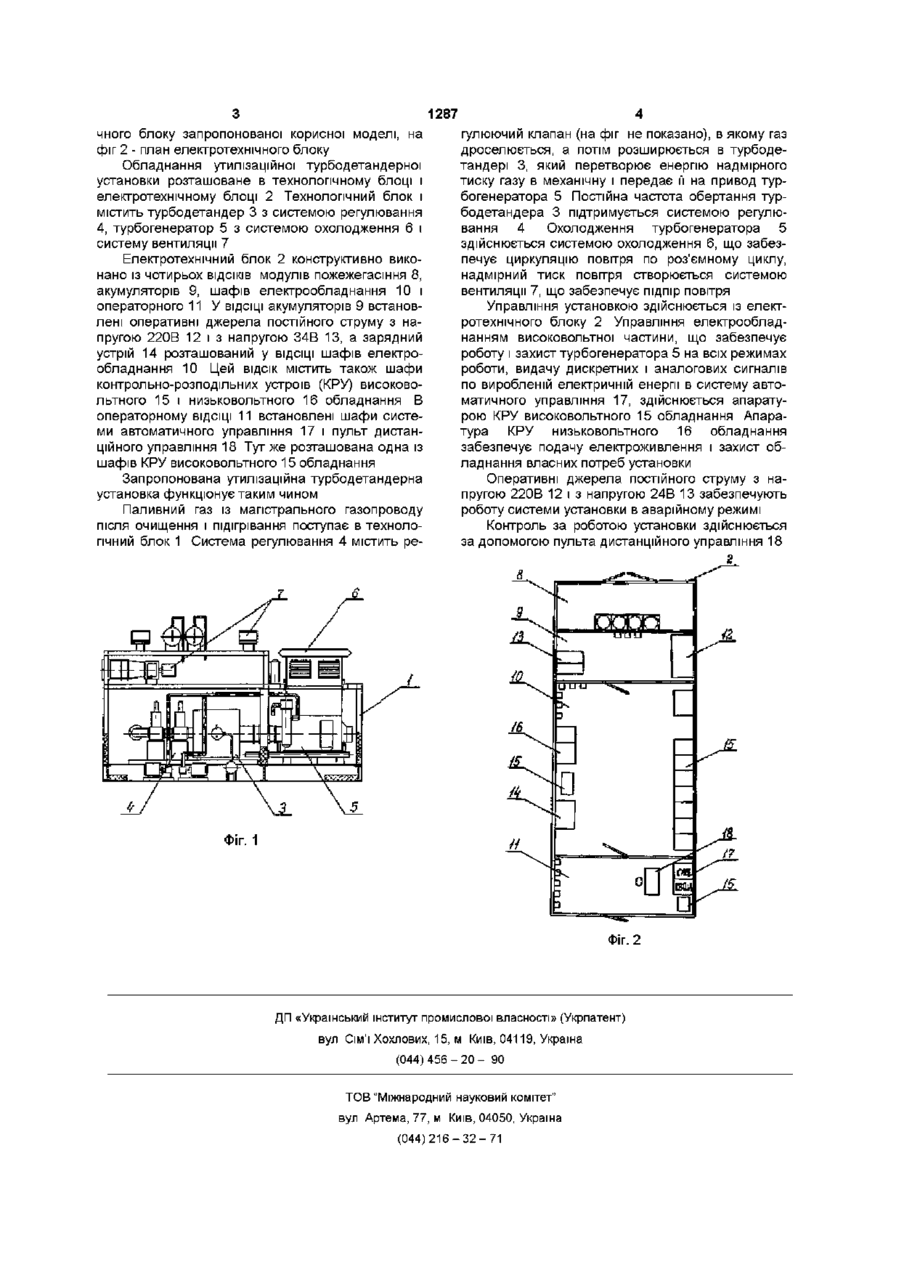

Утилізаційна турбодетандерна установка, що містить вхідний і вихідний газопроводи, технологічний блок з регулюючим клапаном, турбодетандером і турбогенератором і електротехнічний блок, виконаний у вигляді блок-боксу операторного і Корисна модель відноситься до будування енергетичних установок, призначених для перетворення енергії надмірного тиску природного газу в електроенергію на газорозподільних станціях Відома утилізаційна турбодетандерна установка (див ж "Газовая промышленность", № 1, 1994 р, С 17 - 18), що містить газопроводи, вхідний і вихідний, технологічний блок, що включає регулюючий клапан, турбодетандер з турбогенератором, і електротехнічний блок у вигляді двох блокбоксів операторного і забезпечення, природний газ після очищення і підігрівання надходить в установку, де дроселюється в регулюючому клапані, а потім розширюється в турбодетандері до рівня вихідного тиску, в блок-боксах електротехнічного блоку розташовані шафи контрольнорозподільних устроїв, шафи управління установкою і апаратура КВП І А Недоліком такої установки є те, що вона має великі габарити і металоємність і вимагає суттєвих витрат часу на проведення монтажних робіт В основу корисної моделі поставлена задача удосконалення конструкції утилізаційної турбодетадцерної установки шляхом створення компактного електротехнічного блоку понизити металоємність і терміни монтажу Поставлена задача вирішується за рахунок то блок-боксу забезпечення, яка відрізняється тим, що блок-бокси операторний і забезпечення об'єднані в єдиний електротехнічний блок, розділений на ВІДСІКИ, при цьому ВІДСІКИ електрооблад нання і акумуляторний розташовані між відсіками операторним і модулів пожежогасіння, колектор від якого виведено через бокову стінку електротехнічного блока і з'єднано з пожежним трубопроводом технологічного блока, акумуляторний ВІДСІК МІСТИТЬ оперативні джерела постійного струму, а у відсіках електрообладнання і оперативному встановлені контрольно-розподільні пристрої низьковольтного і високовольтного обладнання, шафи автоматичної системи управління і пульт дистанційного управління го, що в утилізаційній турбодетандерніи установці, що містить вхідний і вихідний газопроводи, технологічний блок з регулюючим клапаном, турбодетандером і турбогенератором, І електротехнічний блок, виконаний у вигляді блок-боксу операторного і блок-боксу забезпечення, останні об'єднані в єдиний електротехнічний блок, розділений послідовно на ВІДСІКИ модулів пожежегасіння, акумуляторний, електрообладнання і операторний При цьому ВІДСІКИ електрообладнання і акумуляторний розташовані між відсіками операторним і модулів пожежегасіння, колектор від якого виведено через бокову стінку електротехнічного блоку і з'єднано з пожежним трубопроводом технологічного блоку, акумуляторний ВІДСІК МІСТИТЬ оперативні джерела постійного струму, а у відсіках електрообладнання і операторному встановлені контрольнорозподільні устрої низьковольтного і високовольтного обладнання, шафи автоматичної системи управління і пульт дистанційного управління Таке компактне розташування обладнання у блоках утилізаційної турбодетандерної установки зменшує габарити установки і и металоємність, а об'єднання двох блоків в один спрощує конструкцію запропонованої установки і знижує час монтажних і демонтажних робіт На фіг 1 показано загальний вигляд технолоп 00 1287 чного блоку запропонованої корисної моделі, на фіг 2 - план електротехнічного блоку Обладнання утилізаційної турбодетандерної установки розташоване в технологічному блоці і електротехнічному блоці 2 Технологічний блок і містить турбодетандер 3 з системою регулювання 4, турбогенератор 5 з системою охолодження 6 і систему вентиляції 7 Електротехнічний блок 2 конструктивно виконано із чотирьох ВІДСІКІВ модулів пожежегасіння 8, акумуляторів 9, шафів електрообладнання 10 і операторного 11 У ВІДСІЦІ акумуляторів 9 встановлені оперативні джерела постійного струму з напругою 220В 12 і з напругою 34В 13, а зарядний устрій 14 розташований у ВІДСІЦІ шафів електрообладнання 10 Цей ВІДСІК містить також шафи контрольно-розподільних устроїв (КРУ) високовольтного 15 і низьковольтного 16 обладнання В операторному ВІДСІЦІ 11 встановлені шафи системи автоматичного управління 17 і пульт дистанційного управління 18 Тут же розташована одна із шафів КРУ високовольтного 15 обладнання Запропонована утилізаційна турбод етан дерна установка функціонує таким чином Паливний газ із магістрального газопроводу після очищення і підігрівання поступає в технологічний блок 1 Система регулювання 4 містить ре гулюючий клапан (на фіг не показано), в якому газ дроселюється, а потім розширюється в турбодетандері 3, який перетворює енергію надмірного тиску газу в механічну і передає її на привод турбогенератора 5 Постійна частота обертання турбодетандера 3 підтримується системою регулювання 4 Охолодження турбогенератора 5 здійснюється системою охолодження 6, що забезпечує циркуляцію повітря по роз'ємному циклу, надмірний тиск повітря створюється системою вентиляції 7, що забезпечує підпір повітря Управління установкою здійснюється із електротехнічного блоку 2 Управління електрообладнанням високовольтної частини, що забезпечує роботу і захист турбогенератора 5 на всіх режимах роботи, видачу дискретних і аналогових сигналів по виробленій електричній енергії в систему автоматичного управління 17, здійснюється апаратурою КРУ високовольтного 15 обладнання Апаратура КРУ низьковольтного 16 обладнання забезпечує подачу електроживлення і захист обладнання власних потреб установки Оперативні джерела постійного струму з напругою 220В 12 і з напругою 24В 13 забезпечують роботу системи установки в аварійному режимі Контроль за роботою установки здійснюється за допомогою пульта дистанційного управління 18 г Фіг. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
