П’єзоелектричний перетворювач механічних величин

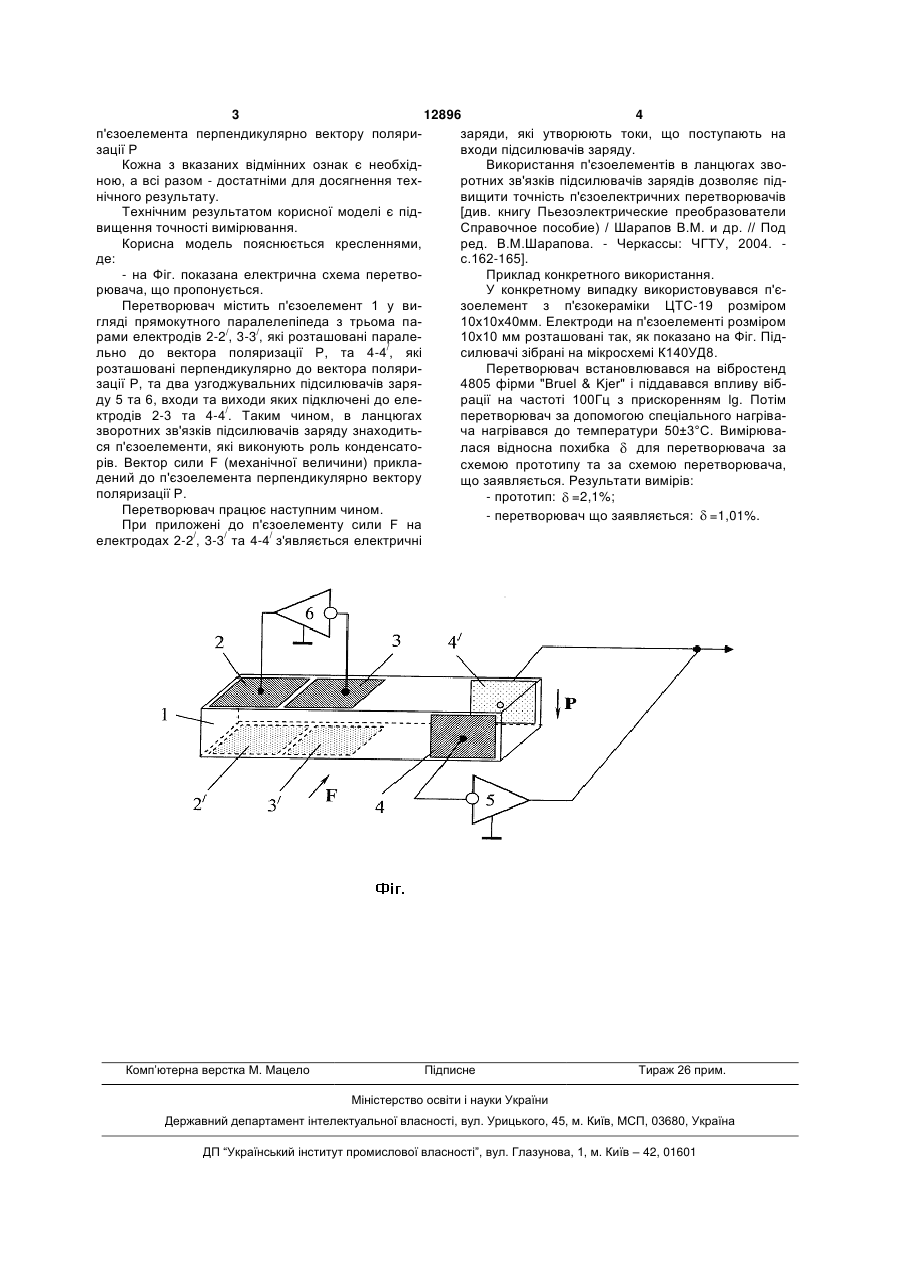

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, які розташовані попарно на двох гра 3 12896 4 п'єзоелемента перпендикулярно вектору поляризаряди, які утворюють токи, що поступають на зації Р входи підсилювачів заряду. Кожна з вказаних відмінних ознак є необхідВикористання п'єзоелементів в ланцюгах звоною, а всі разом - достатніми для досягнення техротних зв'язків підсилювачів зарядів дозволяє піднічного результату. вищити точність п'єзоелектричних перетворювачів Технічним результатом корисної моделі є під[див. книгу Пьезоэлектрические преобразователи вищення точності вимірювання. Справочное пособие) / Шарапов В.М. и др. // Под Корисна модель пояснюється кресленнями, ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. де: с.162-165]. - на Фіг. показана електрична схема перетвоПриклад конкретного використання. рювача, що пропонується. У конкретному випадку використовувався п'єПеретворювач містить п'єзоелемент 1 у визоелемент з п'єзокераміки ЦТС-19 розміром гляді прямокутного паралелепіпеда з трьома па10х10х40мм. Електроди на п'єзоелементі розміром рами електродів 2-2/, 3-3/, які розташовані парале10х10 мм розташовані так, як показано на Фіг. Підльно до вектора поляризації Р, та 4-4/, які силювачі зібрані на мікросхемі К140УД8. розташовані перпендикулярно до вектора поляриПеретворювач встановлювався на вібростенд зації Р, та два узгоджувальних підсилювачів заря4805 фірми "Bruel & Kjer" і піддавався впливу вібду 5 та 6, входи та виходи яких підключені до елерації на частоті 100Гц з прискоренням lg. Потім ктродів 2-3 та 4-4/. Таким чином, в ланцюгах перетворювач за допомогою спеціального нагрівазворотних зв'язків підсилювачів заряду знаходитьча нагрівався до температури 50±3°С. Вимірювася п'єзоелементи, які виконують роль конденсатолася відносна похибка для перетворювача за рів. Вектор сили F (механічної величини) прикласхемою прототипу та за схемою перетворювача, дений до п'єзоелемента перпендикулярно вектору що заявляється. Результати вимірів: поляризації Р. - прототип: =2,1%; Перетворювач працює наступним чином. - перетворювач що заявляється: =1,01%. При приложені до п'єзоелементу сили F на електродах 2-2/, 3-3/ та 4-4/ з'являється електричні Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
