П`єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 12415

Опубліковано: 15.02.2006

Автори: Мусієнко Максим Павлович, Шарапов Валерій Михайлович, Туз Вячеслав Валерійович

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з двома парами електродів, причому електроди розташовані на гранях, які паралельні до вектора поляризації Р, узгоджувальні підсилювачі виконані у вигляді підсилювачів заряду, входи основного та додаткового підсилювача під'єднані до електродів на одній стороні п'єзоелемента, виходи цих підсилювачів під'єднані до електродів на протилежній грані, а вектор сили F прикладений до п'єзоелемента перпендикулярно вектору поляризації Р.

Текст

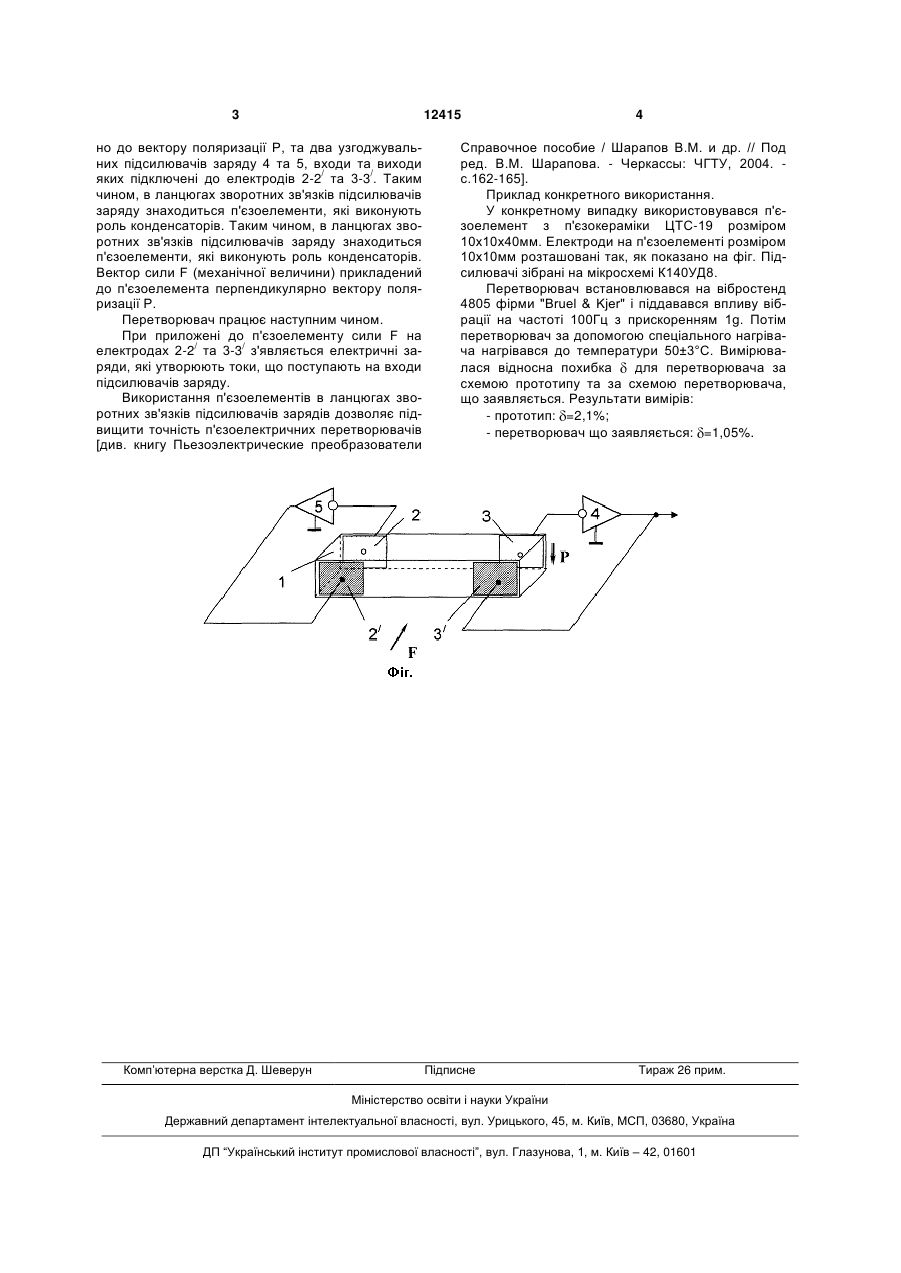

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відріз 3 12415 но до вектору поляризації Р, та два узгоджувальних підсилювачів заряду 4 та 5, входи та виходи яких підключені до електродів 2-2/ та 3-3/. Таким чином, в ланцюгах зворотних зв'язків підсилювачів заряду знаходиться п'єзоелементи, які виконують роль конденсаторів. Таким чином, в ланцюгах зворотних зв'язків підсилювачів заряду знаходиться п'єзоелементи, які виконують роль конденсаторів. Вектор сили F (механічної величини) прикладений до п'єзоелемента перпендикулярно вектору поляризації Р. Перетворювач працює наступним чином. При приложені до п'єзоелементу сили F на електродах 2-2/ та 3-3/ з'являється електричні заряди, які утворюють токи, що поступають на входи підсилювачів заряду. Використання п'єзоелементів в ланцюгах зворотних зв'язків підсилювачів зарядів дозволяє підвищити точність п'єзоелектричних перетворювачів [див. книгу Пьезоэлектрические преобразователи Комп’ютерна верстка Д. Шеверун 4 Справочное пособие / Шарапов В.М. и др. // Под ред. В.М. Шарапова. - Черкассы: ЧГТУ, 2004. с.162-165]. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 розміром 10х10х40мм. Електроди на п'єзоелементі розміром 10х10мм розташовані так, як показано на фіг. Підсилювачі зібрані на мікросхемі К140УД8. Перетворювач встановлювався на вібростенд 4805 фірми "Bruel & Kjer" і піддавався впливу вібрації на частоті 100Гц з прискоренням 1g. Потім перетворювач за допомогою спеціального нагрівача нагрівався до температури 50±3°С. Вимірювалася відносна похибка для перетворювача за схемою прототипу та за схемою перетворювача, що заявляється. Результати вимірів: - прототип: =2,1%; - перетворювач що заявляється: =1,05%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Tuz Viacheslav Valeriiovych

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Мусиенко Максим Павлович, Туз Вячеслав Валерьевич

МПК / Мітки

МПК: G01P 15/09, G01L 1/16

Мітки: п'єзоелектричний, механічних, перетворювач, величин
