П`єзоелектричний перетворювач механічних величин

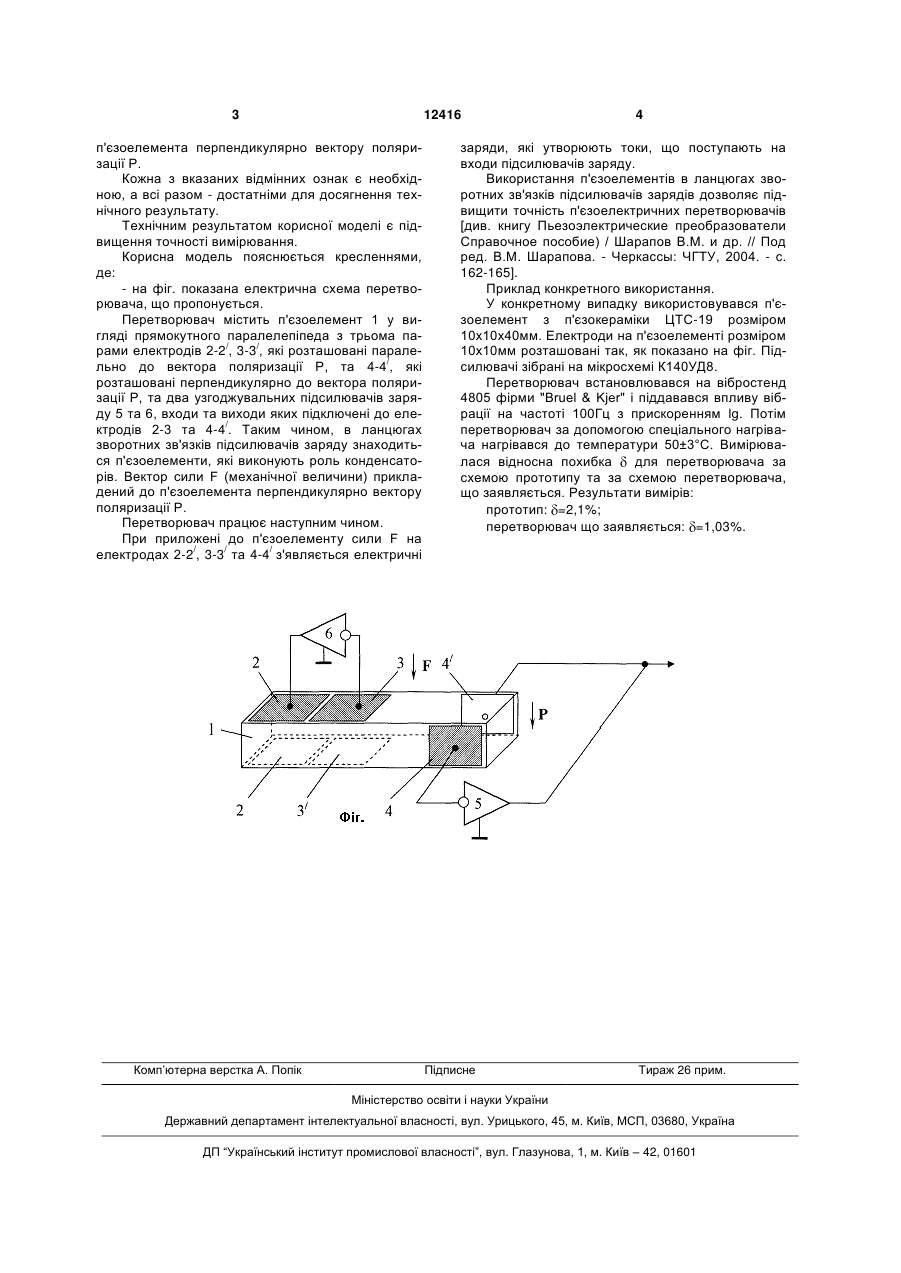

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, які розташовані попарно на гранях, 3 12416 п'єзоелемента перпендикулярно вектору поляризації Р. Кожна з вказаних відмінних ознак є необхідною, а всі разом - достатніми для досягнення технічного результату. Технічним результатом корисної моделі є підвищення точності вимірювання. Корисна модель пояснюється кресленнями, де: - на фіг. показана електрична схема перетворювача, що пропонується. Перетворювач містить п'єзоелемент 1 у вигляді прямокутного паралелепіпеда з трьома парами електродів 2-2/, 3-3/, які розташовані паралельно до вектора поляризації Р, та 4-4/, які розташовані перпендикулярно до вектора поляризації Р, та два узгоджувальних підсилювачів заряду 5 та 6, входи та виходи яких підключені до електродів 2-3 та 4-4/. Таким чином, в ланцюгах зворотних зв'язків підсилювачів заряду знаходиться п'єзоелементи, які виконують роль конденсаторів. Вектор сили F (механічної величини) прикладений до п'єзоелемента перпендикулярно вектору поляризації Р. Перетворювач працює наступним чином. При приложені до п'єзоелементу сили F на електродах 2-2/, 3-3/ та 4-4/ з'являється електричні Комп’ютерна верстка А. Попік 4 заряди, які утворюють токи, що поступають на входи підсилювачів заряду. Використання п'єзоелементів в ланцюгах зворотних зв'язків підсилювачів зарядів дозволяє підвищити точність п'єзоелектричних перетворювачів [див. книгу Пьезоэлектрические преобразователи Справочное пособие) / Шарапов В.М. и др. // Под ред. В.М. Шарапова. - Черкассы: ЧГТУ, 2004. - с. 162-165]. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 розміром 10х10х40мм. Електроди на п'єзоелементі розміром 10х10мм розташовані так, як показано на фіг. Підсилювачі зібрані на мікросхемі К140УД8. Перетворювач встановлювався на вібростенд 4805 фірми "Вruеl & Kjer" і піддавався впливу вібрації на частоті 100Гц з прискоренням lg. Потім перетворювач за допомогою спеціального нагрівача нагрівався до температури 50±3°С. Вимірювалася відносна похибка для перетворювача за схемою прототипу та за схемою перетворювача, що заявляється. Результати вимірів: прототип: =2,1%; перетворювач що заявляється: =1,03%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
