П`єзоелектричний перетворювач механічних величин
Номер патенту: 12907
Опубліковано: 15.03.2006
Автори: Шарапова Олена Валеріївна, Мусієнко Максим Павлович, Кісіль Тетяна Юріївна, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід і вихід вихідного підсилювача та вихід додаткового підсилювача під'єднані до електродів, що розташовані на грані, паралельній вектору поляризації, а вхід додаткового підсилювача під'єднаний до електрода, що розташований на грані, перпендикулярній вектору поляризації, а інші електроди під'єднані до загального проводу схеми, вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.
Текст

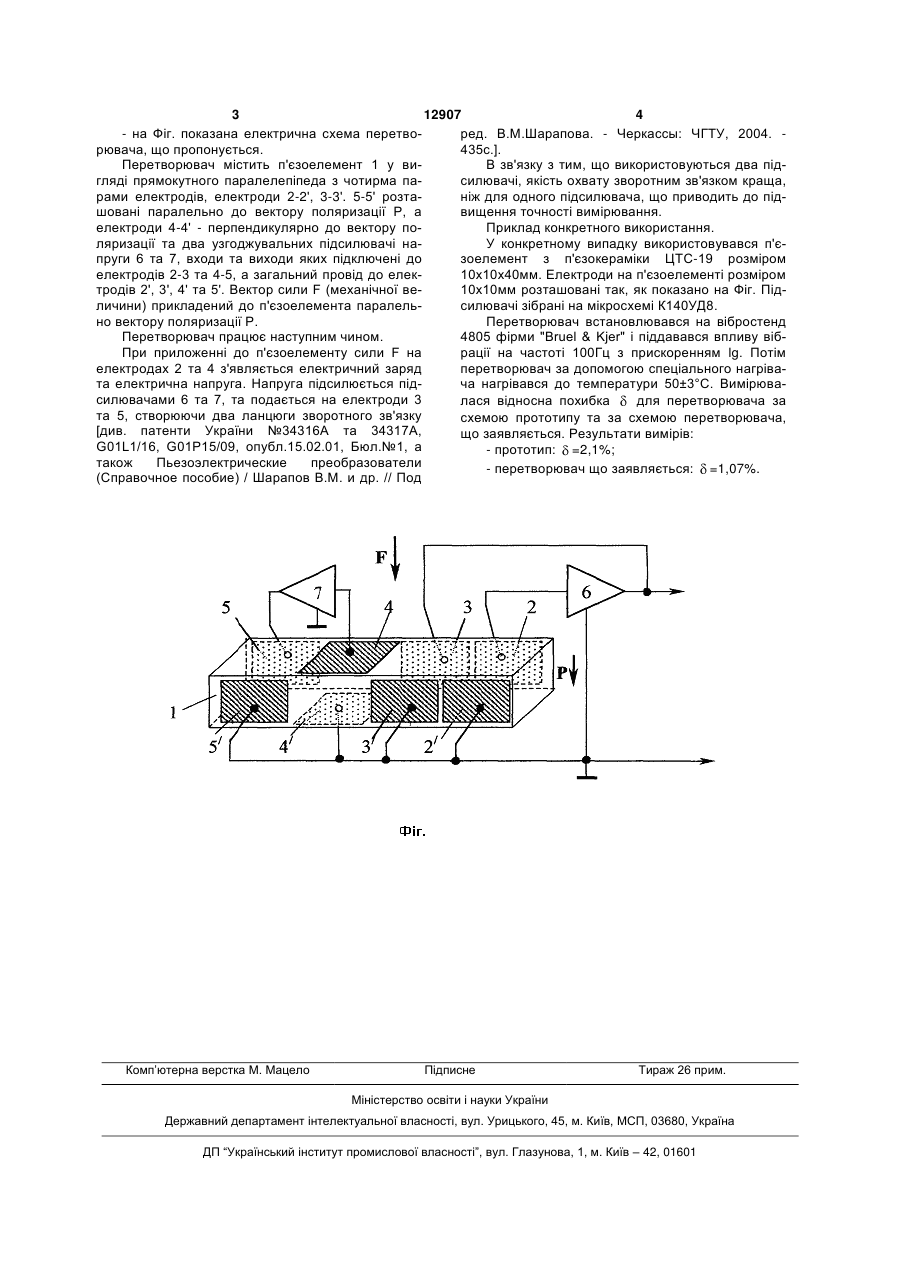

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12907 4 - на Фіг. показана електрична схема перетворед. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. рювача, що пропонується. 435с.]. Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються два підгляді прямокутного паралелепіпеда з чотирма пасилювачі, якість охвату зворотним зв'язком краща, рами електродів, електроди 2-2', 3-3'. 5-5' розтаніж для одного підсилювача, що приводить до підшовані паралельно до вектору поляризації Р, а вищення точності вимірювання. електроди 4-4' - перпендикулярно до вектору поПриклад конкретного використання. ляризації та два узгоджувальних підсилювачі наУ конкретному випадку використовувався п'єпруги 6 та 7, входи та виходи яких підключені до зоелемент з п'єзокераміки ЦТС-19 розміром електродів 2-3 та 4-5, а загальний провід до елек10х10х40мм. Електроди на п'єзоелементі розміром тродів 2', 3', 4' та 5'. Вектор сили F (механічної ве10х10мм розташовані так, як показано на Фіг. Підличини) прикладений до п'єзоелемента паралельсилювачі зібрані на мікросхемі К140УД8. но вектору поляризації Р. Перетворювач встановлювався на вібростенд Перетворювач працює наступним чином. 4805 фірми "Bruel & Kjer" і піддавався впливу вібПри приложенні до п'єзоелементу сили F на рації на частоті 100Гц з прискоренням lg. Потім електродах 2 та 4 з'являється електричний заряд перетворювач за допомогою спеціального нагрівата електрична напруга. Напруга підсилюється підча нагрівався до температури 50±3°С. Вимірювасилювачами 6 та 7, та подається на електроди 3 лася відносна похибка для перетворювача за та 5, створюючи два ланцюги зворотного зв'язку схемою прототипу та за схемою перетворювача, [див. патенти України №34316А та 34317A, що заявляється. Результати вимірів: G01L1/16, G01Р15/09, опубл.15.02.01, Бюл.№1, а - прототип: =2,1%; також Пьезоэлектрические преобразователи - перетворювач що заявляється: =1,07%. (Справочное пособие) / Шарапов В.М. и др. // Под Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01P 15/09, G01L 1/16, H01L 41/113
Мітки: п'єзоелектричний, механічних, величин, перетворювач
