П’єзоелектричний перетворювач механічних величин
Номер патенту: 11778
Опубліковано: 16.01.2006
Автори: Кісіль Тетяна Юріївна, Шарапов Валерій Михайлович, Шарапова Олена Валеріївна, Мусієнко Максим Павлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід вихідного підсилювача та вихід додаткового підсилювача з'єднані з електродами, що розташовані на грані, перпендикулярній вектору поляризації, а вихід вихідного підсилювача та вхід додаткового підсилювача з'єднані з електродами, що розташовані на грані, паралельній вектору поляризації, а інші електроди з'єднані із загальним проводом схеми, вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.
Текст

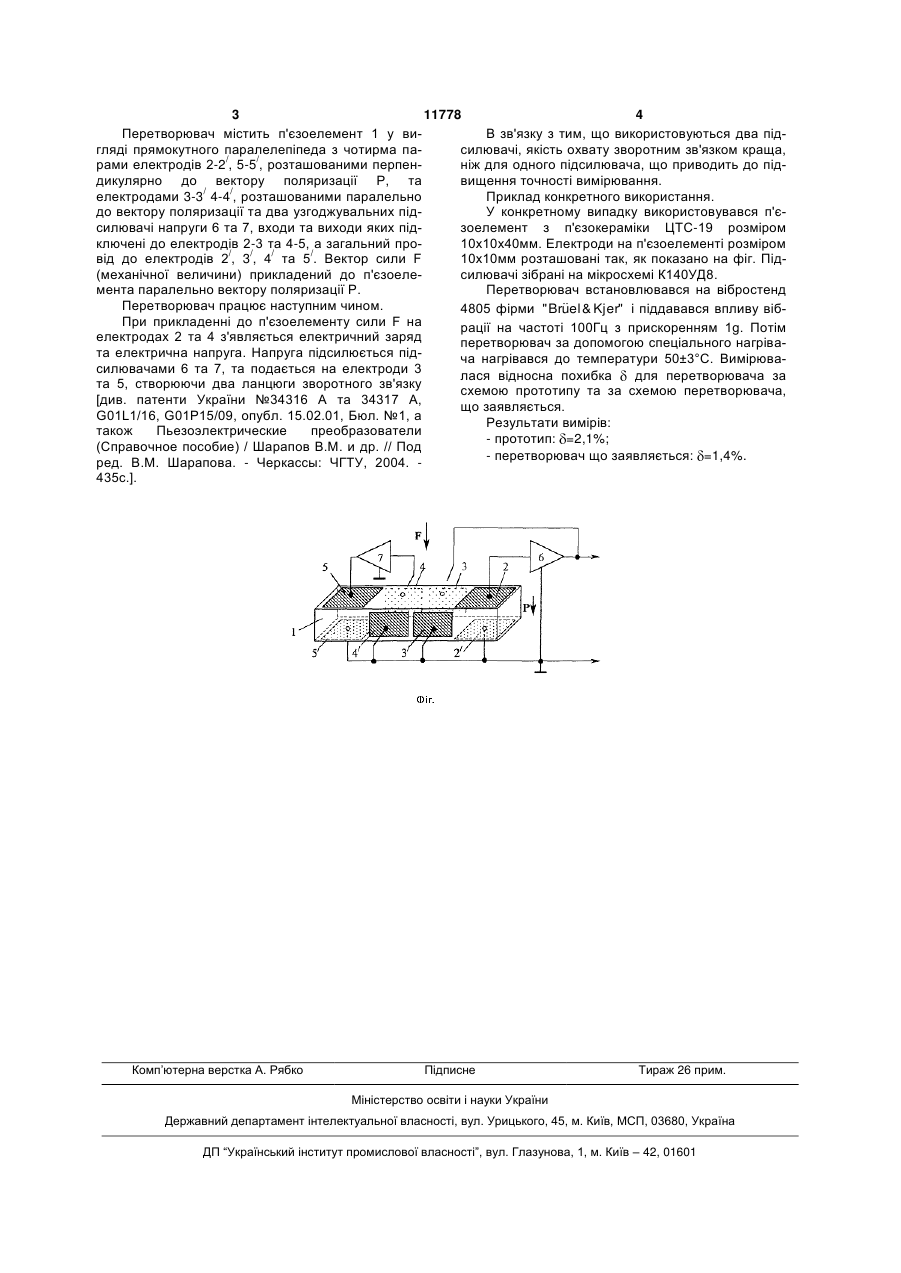

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 11778 4 Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються два підгляді прямокутного паралелепіпеда з чотирма пасилювачі, якість охвату зворотним зв'язком краща, рами електродів 2-2/, 5-5/, розташованими перпенніж для одного підсилювача, що приводить до піддикулярно до вектору поляризації Р, та вищення точності вимірювання. електродами 3-3/ 4-4/, розташованими паралельно Приклад конкретного використання. до вектору поляризації та два узгоджувальних підУ конкретному випадку використовувався п'єсилювачі напруги 6 та 7, входи та виходи яких підзоелемент з п'єзокераміки ЦТС-19 розміром ключені до електродів 2-3 та 4-5, а загальний про10х10х40мм. Електроди на п'єзоелементі розміром від до електродів 2/, 3/, 4/ та 5/. Вектор сили F 10х10мм розташовані так, як показано на фіг. Під(механічної величини) прикладений до п'єзоелесилювачі зібрані на мікросхемі К140УД8. мента паралельно вектору поляризації Р. Перетворювач встановлювався на вібростенд Перетворювач працює наступним чином. 4805 фірми " Bruel & Kjer" і піддавався впливу вібПри прикладенні до п'єзоелементу сили F на рації на частоті 100Гц з прискоренням 1g. Потім електродах 2 та 4 з'являється електричний заряд перетворювач за допомогою спеціального нагрівата електрична напруга. Напруга підсилюється підча нагрівався до температури 50±3°С. Вимірювасилювачами 6 та 7, та подається на електроди 3 лася відносна похибка для перетворювача за та 5, створюючи два ланцюги зворотного зв'язку схемою прототипу та за схемою перетворювача, [див. патенти України №34316 А та 34317 A, що заявляється. G01L1/16, G01Р15/09, опубл. 15.02.01, Бюл. №1, а Результати вимірів: також Пьезоэлектрические преобразователи - прототип: =2,1%; (Справочное пособие) / Шарапов В.М. и др. // Под - перетворювач що заявляється: =1,4%. ред. В.М. Шарапова. - Черкассы: ЧГТУ, 2004. 435с.]. Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: механічних, п'єзоелектричний, перетворювач, величин
