П`єзоелектричний перетворювач механічних величин
Номер патенту: 12909
Опубліковано: 15.03.2006
Автори: Шарапова Олена Валеріївна, Кісіль Тетяна Юріївна, Мусієнко Максим Павлович, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вихід вихідного підсилювача під'єднаний до електрода, що розташований на грані, перпендикулярній вектору поляризації, а вхід вихідного підсилювача та вхід і вихід додаткового підсилювача під'єднані до електродів, що розташовані на грані, паралельній вектору поляризації, а інші електроди під'єднані до загального проводу схеми, вектор сили F прикладений до п'єзоелемента перпендикулярно вектору поляризації Р.
Текст

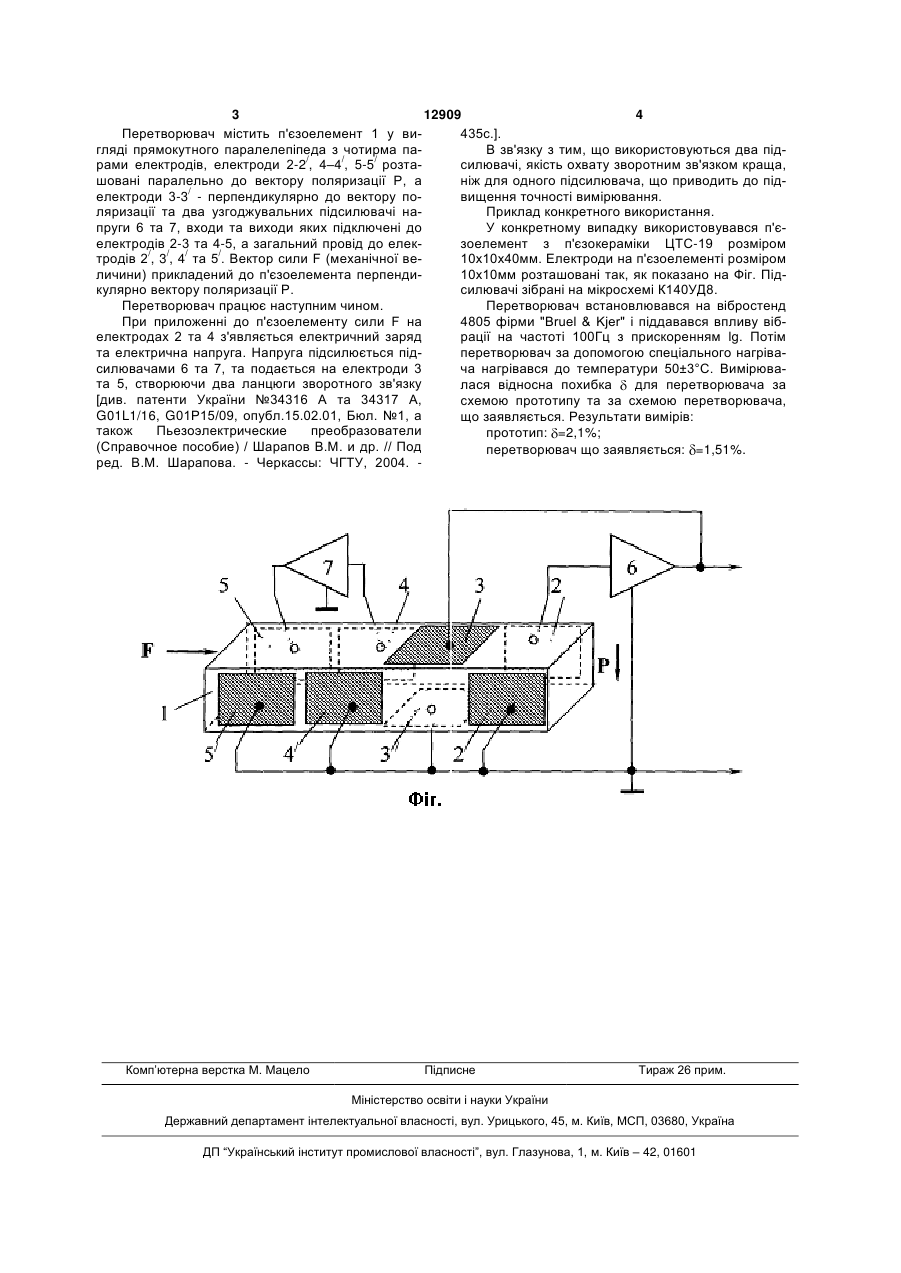

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12909 4 Перетворювач містить п'єзоелемент 1 у ви435с.]. гляді прямокутного паралелепіпеда з чотирма паВ зв'язку з тим, що використовуються два підрами електродів, електроди 2-2/, 4–4/, 5-5/ розтасилювачі, якість охвату зворотним зв'язком краща, шовані паралельно до вектору поляризації Р, а ніж для одного підсилювача, що приводить до піделектроди 3-3/ - перпендикулярно до вектору повищення точності вимірювання. ляризації та два узгоджувальних підсилювачі наПриклад конкретного використання. пруги 6 та 7, входи та виходи яких підключені до У конкретному випадку використовувався п'єелектродів 2-3 та 4-5, а загальний провід до елекзоелемент з п'єзокераміки ЦТС-19 розміром тродів 2/, 3/, 4/ та 5/. Вектор сили F (механічної ве10х10х40мм. Електроди на п'єзоелементі розміром личини) прикладений до п'єзоелемента перпенди10х10мм розташовані так, як показано на Фіг. Підкулярно вектору поляризації Р. силювачі зібрані на мікросхемі К140УД8. Перетворювач працює наступним чином. Перетворювач встановлювався на вібростенд При приложенні до п'єзоелементу сили F на 4805 фірми "Bruel & Kjer" і піддавався впливу вібелектродах 2 та 4 з'являється електричний заряд рації на частоті 100Гц з прискоренням lg. Потім та електрична напруга. Напруга підсилюється підперетворювач за допомогою спеціального нагрівасилювачами 6 та 7, та подається на електроди 3 ча нагрівався до температури 50±3°С. Вимірювата 5, створюючи два ланцюги зворотного зв'язку лася відносна похибка для перетворювача за [див. патенти України №34316 А та 34317 A, схемою прототипу та за схемою перетворювача, G01L1/16, G01Р15/09, опубл.15.02.01, Бюл. №1, а що заявляється. Результати вимірів: також Пьезоэлектрические преобразователи прототип: =2,1%; (Справочное пособие) / Шарапов В.М. и др. // Под перетворювач що заявляється: =1,51%. ред. В.М. Шарапова. - Черкассы: ЧГТУ, 2004. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01L 1/16, H01L 41/113, G01P 15/09
Мітки: перетворювач, п'єзоелектричний, механічних, величин
