П`єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 12917

Опубліковано: 15.03.2006

Автори: Шарапова Олена Валеріївна, Шарапов Валерій Михайлович, Мусієнко Максим Павлович, Кісіль Тетяна Юріївна

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід вихідного підсилювача та вхід і вихід додаткового підсилювача під'єднані до електродів, що розташовані на грані, перпендикулярній вектору поляризації, а вихід вихідного підсилювача під'єднаний до електрода, що розташований на грані, паралельній вектору поляризації, а інші електроди під'єднані до загального проводу схеми, вектор сили F прикладений до п'єзоелемента перпендикулярно вектору поляризації Р.

Текст

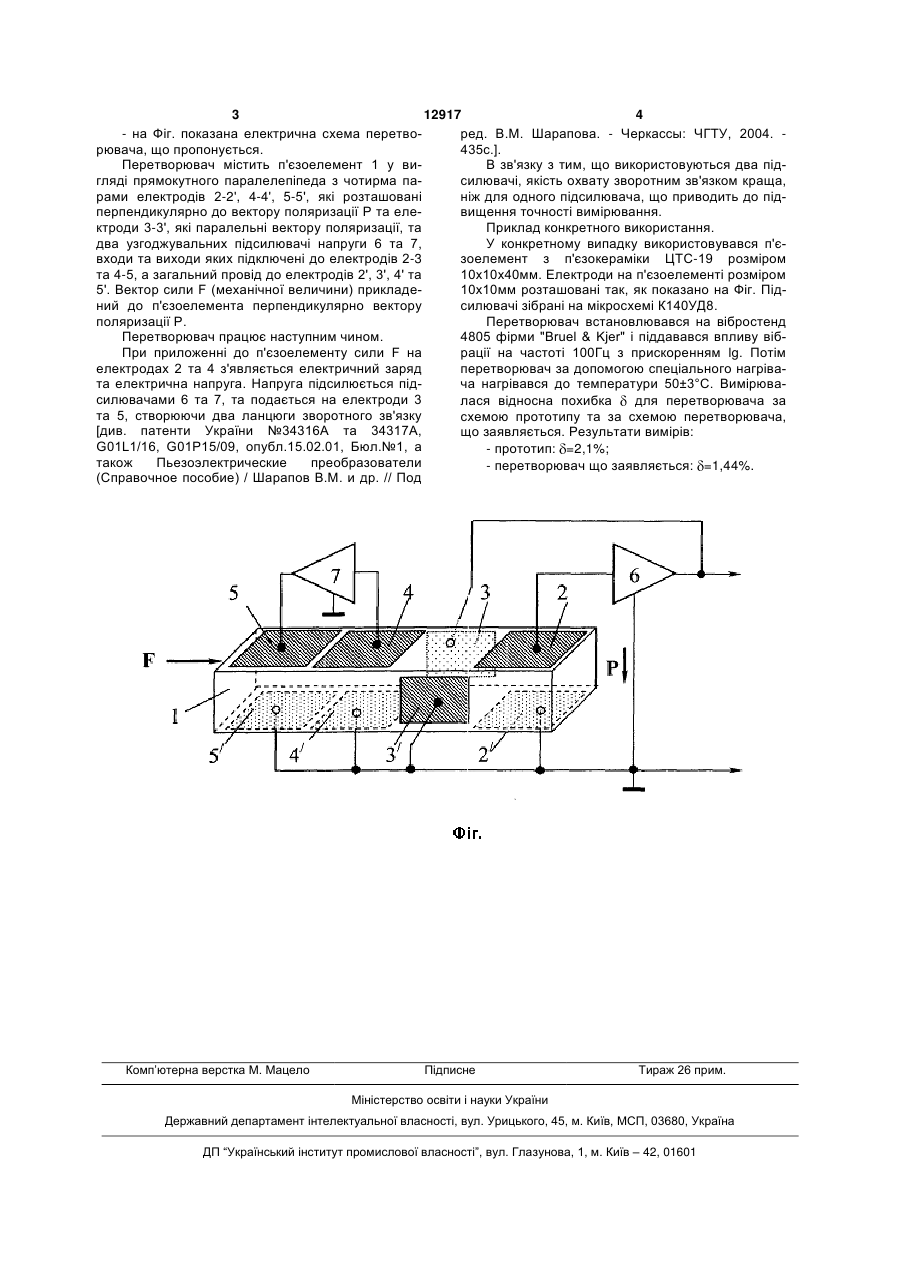

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12917 4 - на Фіг. показана електрична схема перетворед. В.М. Шарапова. - Черкассы: ЧГТУ, 2004. рювача, що пропонується. 435с.]. Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються два підгляді прямокутного паралелепіпеда з чотирма пасилювачі, якість охвату зворотним зв'язком краща, рами електродів 2-2', 4-4', 5-5', які розташовані ніж для одного підсилювача, що приводить до підперпендикулярно до вектору поляризації Р та елевищення точності вимірювання. ктроди 3-3', які паралельні вектору поляризації, та Приклад конкретного використання. два узгоджувальних підсилювачі напруги 6 та 7, У конкретному випадку використовувався п'євходи та виходи яких підключені до електродів 2-3 зоелемент з п'єзокераміки ЦТС-19 розміром та 4-5, а загальний провід до електродів 2', 3', 4' та 10х10х40мм. Електроди на п'єзоелементі розміром 5'. Вектор сили F (механічної величини) прикладе10х10мм розташовані так, як показано на Фіг. Підний до п'єзоелемента перпендикулярно вектору силювачі зібрані на мікросхемі К140УД8. поляризації Р. Перетворювач встановлювався на вібростенд Перетворювач працює наступним чином. 4805 фірми "Вruеl & Kjer" і піддавався впливу вібПри приложенні до п'єзоелементу сили F на рації на частоті 100Гц з прискоренням lg. Потім електродах 2 та 4 з'являється електричний заряд перетворювач за допомогою спеціального нагрівата електрична напруга. Напруга підсилюється підча нагрівався до температури 50±3°С. Вимірювасилювачами 6 та 7, та подається на електроди 3 лася відносна похибка для перетворювача за та 5, створюючи два ланцюги зворотного зв'язку схемою прототипу та за схемою перетворювача, [див. патенти України №34316А та 34317A, що заявляється. Результати вимірів: G01L1/16, G01Р15/09, опубл.15.02.01, Бюл.№1, а - прототип: =2,1%; також Пьезоэлектрические преобразователи - перетворювач що заявляється: =1,44%. (Справочное пособие) / Шарапов В.М. и др. // Под Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна

МПК / Мітки

МПК: H01L 41/113, G01P 15/09, G01L 1/16

Мітки: механічних, п'єзоелектричний, перетворювач, величин

Формула / Реферат:

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід і вихід вихідного підсилювача та вихід додаткового підсилювача...
