П`єзоелектричний перетворювач механічних величин
Номер патенту: 12927
Опубліковано: 15.03.2006
Автори: Шарапова Олена Валеріївна, Шарапов Валерій Михайлович, Мусієнко Максим Павлович, Кісіль Тетяна Юріївна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому входи вихідного та додаткового підсилювачів під'єднані до електродів, що розташовані на грані, перпендикулярній вектору поляризації, а виходи вихідного та додаткового підсилювачів під'єднані до електродів, що розташовані на грані, паралельній вектору поляризації, а інші електроди під'єднані до загального проводу схеми, вектор сили F прикладений до п'єзоелемента перпендикулярно вектору поляризації Р.
Текст

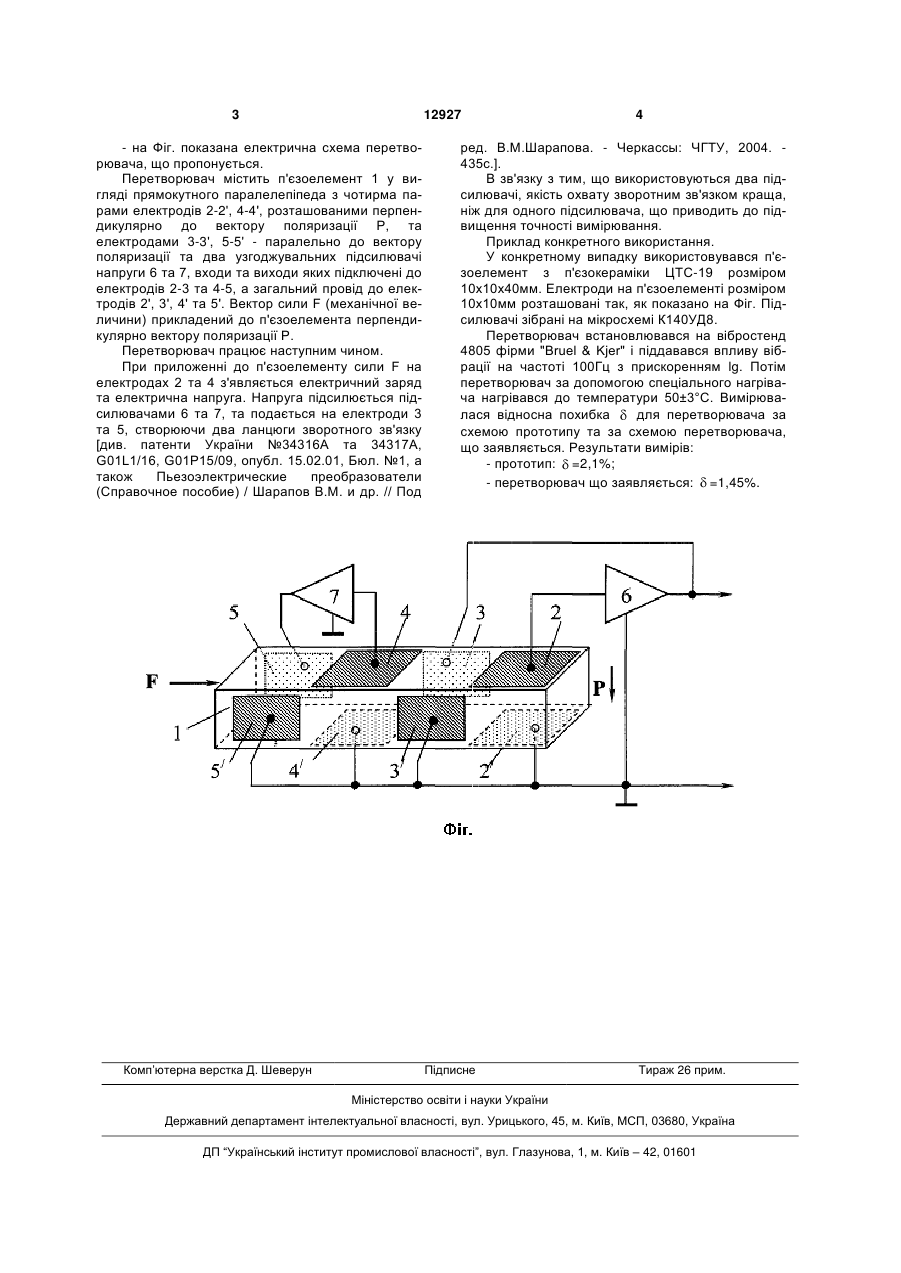

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12927 - на Фіг. показана електрична схема перетворювача, що пропонується. Перетворювач містить п'єзоелемент 1 у вигляді прямокутного паралелепіпеда з чотирма парами електродів 2-2', 4-4', розташованими перпендикулярно до вектору поляризації Р, та електродами 3-3', 5-5' - паралельно до вектору поляризації та два узгоджувальних підсилювачі напруги 6 та 7, входи та виходи яких підключені до електродів 2-3 та 4-5, а загальний провід до електродів 2', 3', 4' та 5'. Вектор сили F (механічної величини) прикладений до п'єзоелемента перпендикулярно вектору поляризації Р. Перетворювач працює наступним чином. При приложенні до п'єзоелементу сили F на електродах 2 та 4 з'являється електричний заряд та електрична напруга. Напруга підсилюється підсилювачами 6 та 7, та подається на електроди 3 та 5, створюючи два ланцюги зворотного зв'язку [див. патенти України №34316А та 34317A, G01L1/16, G01Р15/09, опубл. 15.02.01, Бюл. №1, а також Пьезоэлектрические преобразователи (Справочное пособие) / Шарапов В.М. и др. // Под Комп’ютерна верстка Д. Шеверун 4 ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. 435с.]. В зв'язку з тим, що використовуються два підсилювачі, якість охвату зворотним зв'язком краща, ніж для одного підсилювача, що приводить до підвищення точності вимірювання. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 розміром 10х10х40мм. Електроди на п'єзоелементі розміром 10х10мм розташовані так, як показано на Фіг. Підсилювачі зібрані на мікросхемі К140УД8. Перетворювач встановлювався на вібростенд 4805 фірми "Bruel & Kjer" і піддавався впливу вібрації на частоті 100Гц з прискоренням lg. Потім перетворювач за допомогою спеціального нагрівача нагрівався до температури 50±3°С. Вимірювалася відносна похибка для перетворювача за схемою прототипу та за схемою перетворювача, що заявляється. Результати вимірів: - прототип: =2,1%; - перетворювач що заявляється: =1,45%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: величин, п'єзоелектричний, перетворювач, механічних
