П’єзоелектричний перетворювач механічних величин
Номер патенту: 12902
Опубліковано: 15.03.2006
Автори: Мусієнко Максим Павлович, Туз Вячеслав Валерійович, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з двома парами електродів, причому електроди розташовані на гранях, які перпендикулярні до вектора поляризації, узгоджувальні підсилювачі виконані у вигляді підсилювачів заряду, вхід основного та додаткового підсилювача під'єднані до електродів на одній стороні п'єзоелемента, виходи цих підсилювачів під'єднані до електродів на протилежній грані, а вектор сили прикладений до п'єзоелемента перпендикулярно вектору поляризації.
Текст

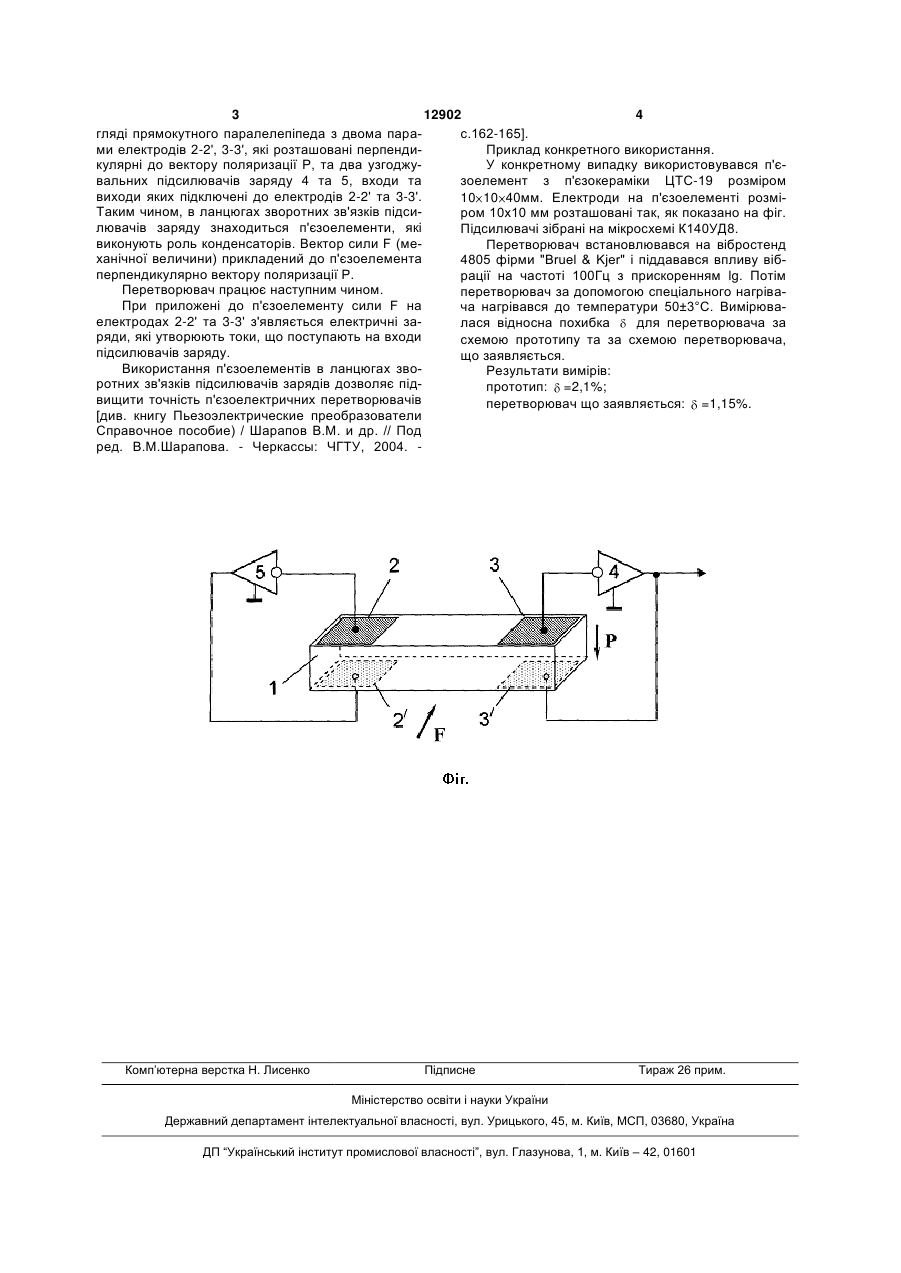

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відріз 3 12902 4 гляді прямокутного паралелепіпеда з двома парас.162-165]. ми електродів 2-2', 3-3', які розташовані перпендиПриклад конкретного використання. кулярні до вектору поляризації Р, та два узгоджуУ конкретному випадку використовувався п'євальних підсилювачів заряду 4 та 5, входи та зоелемент з п'єзокераміки ЦТС-19 розміром виходи яких підключені до електродів 2-2' та 3-3'. 10 10 40мм. Електроди на п'єзоелементі розміТаким чином, в ланцюгах зворотних зв'язків підсиром 10х10 мм розташовані так, як показано на фіг. лювачів заряду знаходиться п'єзоелементи, які Підсилювачі зібрані на мікросхемі К140УД8. виконують роль конденсаторів. Вектор сили F (меПеретворювач встановлювався на вібростенд ханічної величини) прикладений до п'єзоелемента 4805 фірми "Bruel & Kjer" і піддавався впливу вібперпендикулярно вектору поляризації Р. рації на частоті 100Гц з прискоренням lg. Потім Перетворювач працює наступним чином. перетворювач за допомогою спеціального нагріваПри приложені до п'єзоелементу сили F на ча нагрівався до температури 50±3°С. Вимірюваелектродах 2-2' та 3-3' з'являється електричні залася відносна похибка для перетворювача за ряди, які утворюють токи, що поступають на входи схемою прототипу та за схемою перетворювача, підсилювачів заряду. що заявляється. Використання п'єзоелементів в ланцюгах звоРезультати вимірів: ротних зв'язків підсилювачів зарядів дозволяє підпрототип: =2,1%; вищити точність п'єзоелектричних перетворювачів перетворювач що заявляється: =1,15%. [див. книгу Пьезоэлектрические преобразователи Справочное пособие) / Шарапов В.М. и др. // Под ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Tuz Viacheslav Valeriiovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Туз Вячеслав Валерьевич
МПК / Мітки
МПК: G01P 15/09, H04R 17/00, G01L 1/16
Мітки: величин, перетворювач, механічних, п'єзоелектричний
