Пристрій для польового визначення характеристик міцності та деформовуваності грунтів при їх дослідженні для будівництва
Номер патенту: 12965
Опубліковано: 15.03.2006
Автори: Яркін Віктор Володимирович, Хабібуллін Сергій Мударісович, Шарабарін Олександр Герасимович, Сухоруков Костянтин Васильович, Казачек Тетяна Володимирівна, Бєлашенко Костянтин Григорійович, Гавенко Віктор Михайлович, Петраков Олександр Олександрович
Формула / Реферат
Пристрій для польового визначення характеристик міцності та деформовуваності ґрунтів при їх дослідженні для будівництва, що містить вузли навантаження, зрівноважування, вимірювання, опорний корпус, стрижень та штамп, який відрізняється тим, що штамп виконаний у вигляді гвинтової лопаті, а відношенням кроку лопаті до її діаметра визначено залежністю:
де: a - крок гвинтової лопаті, см;
D - діаметр гвинтової лопаті, см.
Текст

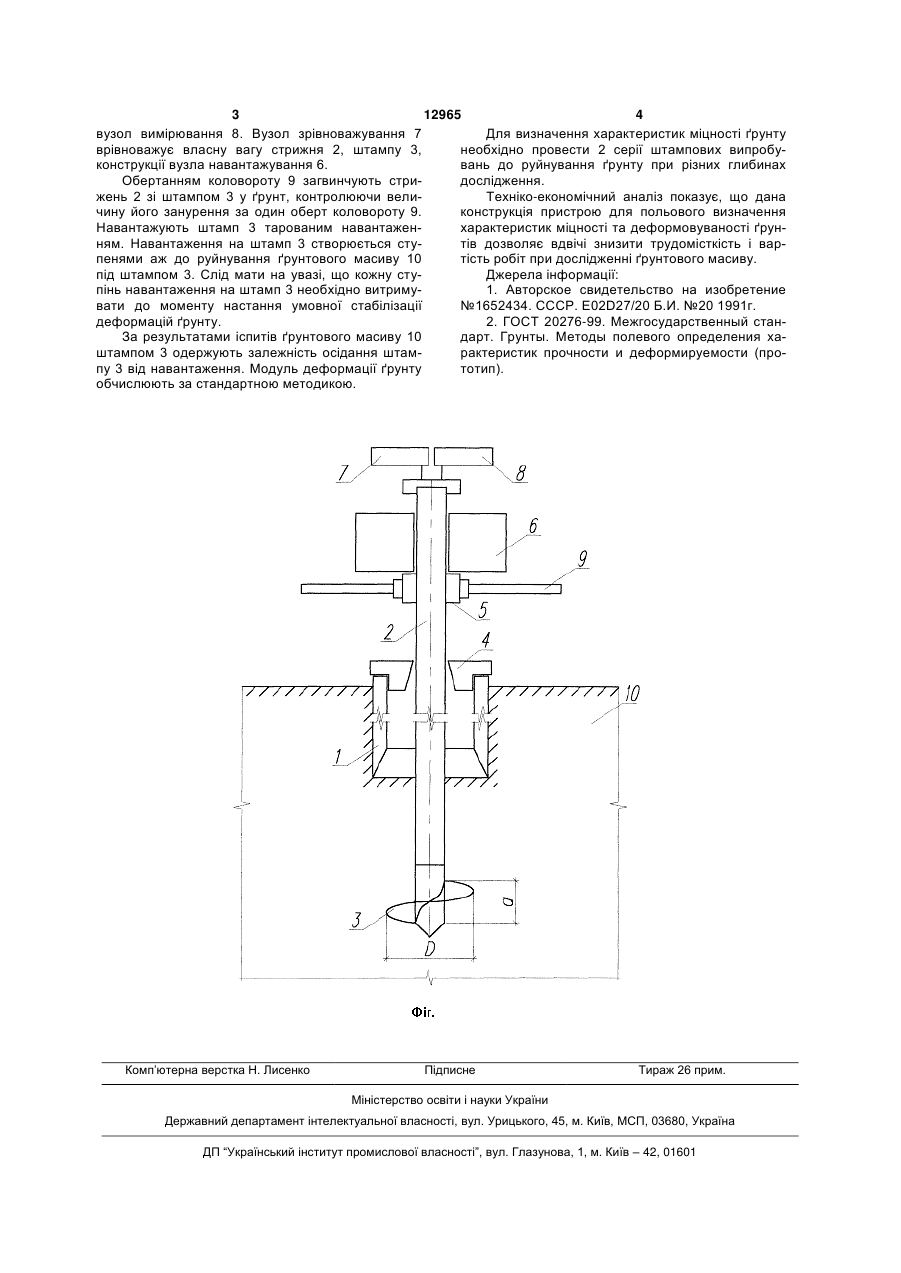

Пристрій для польового визначення характеристик міцності та деформовуваності ґрунтів при їх дослідженні для будівництва, що містить вузли навантаження, зрівноважування, вимірювання, опорний корпус, стрижень та штамп, який відрізняється тим, що штамп виконаний у вигляді гвинтової лопаті, а відношенням кроку лопаті до її діаметра визначено залежністю: (19) (21) u200507000 (22) 15.07.2005 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Гавенко Віктор Михайлович, Шарабарін Олександр Герасимович, Петраков Олександр Олександрович, Сухоруков Костянтин Васильович, Казачек Тетяна Володимирівна, Яркін Віктор Володимирович, Хабібуллін Сергій Мударісович, Бєлашенко Костянтин Григорійович (73) ДОНБАСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ БУДІВНИЦТВА І АРХІТЕКТУРИ 2 3 12965 4 вузол вимірювання 8. Вузол зрівноважування 7 Для визначення характеристик міцності ґрунту врівноважує власну вагу стрижня 2, штампу 3, необхідно провести 2 серії штампових випробуконструкції вузла навантажування 6. вань до руйнування ґрунту при різних глибинах Обертанням коловороту 9 загвинчують стридослідження. жень 2 зі штампом 3 у ґрунт, контролюючи велиТехніко-економічний аналіз показує, що дана чину його занурення за один оберт коловороту 9. конструкція пристрою для польового визначення Навантажують штамп 3 тарованим навантаженхарактеристик міцності та деформовуваності ґрунням. Навантаження на штамп 3 створюється стутів дозволяє вдвічі знизити трудомісткість і варпенями аж до руйнування ґрунтового масиву 10 тість робіт при дослідженні ґрунтового масиву. під штампом 3. Слід мати на увазі, що кожну стуДжерела інформації: пінь навантаження на штамп 3 необхідно витриму1. Авторское свидетельство на изобретение вати до моменту настання умовної стабілізації №1652434. СССР. E02D27/20 Б.И. №20 1991г. деформацій ґрунту. 2. ГОСТ 20276-99. Межгосударственный станЗа результатами іспитів ґрунтового масиву 10 дарт. Грунты. Методы полевого определения хаштампом 3 одержують залежність осідання штамрактеристик прочности и деформируемости (пропу 3 від навантаження. Модуль деформації ґрунту тотип). обчислюють за стандартною методикою. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThe appliance for on-site determination of characteristics of strength and deformability of soils at survey of those for building
Автори англійськоюSharabarin Oleksandr Herasymovych, Petrakov Oleksandr Oleksandrovych, Sukhorukov Kostiantyn Vasyliovych
Назва патенту російськоюУстройство для полевого определения характеристик прочности и деформируемости грунтов при их исследовании для строительства
Автори російськоюШарабарин Александр Герасимович, Петраков Александр Александрович, Сухоруков Константин Васильевич
МПК / Мітки
МПК: E02D 27/00
Мітки: будівництва, деформовуваності, польового, міцності, грунтів, дослідженні, характеристик, пристрій, визначення
Код посилання
<a href="https://ua.patents.su/2-12965-pristrijj-dlya-polovogo-viznachennya-kharakteristik-micnosti-ta-deformovuvanosti-gruntiv-pri-kh-doslidzhenni-dlya-budivnictva.html" target="_blank" rel="follow" title="База патентів України">Пристрій для польового визначення характеристик міцності та деформовуваності грунтів при їх дослідженні для будівництва</a>
Спосіб визначення кількісних характеристик фазового складу нескельних грунтів
Номер патенту: 41177
Опубліковано: 15.08.2001
Автори: Петренко Володимир Дмитрович, Заяць Юрій Львович, Косяк Вікторія Миколаївна, Пшінько Олександр Миколайович, Цепак Станіслав Владиславович
МПК: E02D 1/00
Мітки: характеристик, фазового, визначення, нескельних, спосіб, складу, грунтів, кількісних
Формула / Реферат:
Спосіб визначення кількісних характеристик фазового складу нескельних грунтів, при якому відбирають з масиву у герметичну бюксу заданого об'єму проби грунту, зважують її та визначають загальну масу, який відрізняється тим, що пробу грунту із бюкси перекладають у мірну ємкість, об'єм якої більший, ніж об'єм бюкси, доливають ємкість водою, перемішують до рідкого стану грунту, до повного виділення порового повітря, доливають ємкість водою до...
Пристрій для визначення міцністних характеристик грунту перед проведенням фортифікаційних робіт
Номер патенту: 70263
Опубліковано: 15.09.2004
Автори: Телелим Василь Максимович, Микитюк Олександр Григорович, Куровська Тетяна Юріївна, Зайківський Олександр Болеславович, Комаров Володимир Олександрович, Мосов Сергій Петрович
МПК: G01N 3/24
Мітки: робіт, міцністних, фортифікаційних, пристрій, проведенням, визначення, грунту, характеристик
Формула / Реферат:
Пристрій для визначення міцністних характеристик ґрунту перед проведенням фортифікаційних робіт, що містить загострений індентор для проникнення в ґрунт, зв'язаний з ним стержень з перпендикулярною до нього опорною площадкою на кінці, призначений для взаємодії з іншим його кінцем, співвісні з ним динамометр і рукоятку, що навантажує, який відрізняється тим, що пристрій додатково оснащений загостреним на кінці напрямним штирем, закріпленим на...
Форма для виготовлення зразків, випробовуваних при визначенні характеристик міцності цементів
Номер патенту: 4447
Опубліковано: 17.01.2005
Автори: Горячих Марія Володимирівна, Шмигальський Володимир Никифорович
МПК: G01N 3/00
Мітки: виготовлення, визначенні, міцності, характеристик, випробовуваних, форма, зразків, цементів
Формула / Реферат:
Форма для виготовлення зразків, випробовуваних при визначенні характеристик міцності цементів, що містить дно і встановлені на ньому дві поперечні і чотири подовжні вертикальні перегородки, що сполучені закріпним гвинтом з утворенням середньої і двох бічних камер шириною 40±0,1 мм, довжиною 160±0,4 мм і висотою 40±0,1 мм, яка відрізняється тим, що середня камера форми розділена трьома поперечними пластинами товщиною не більше 2 міліметрів на...
Спосіб визначення міцності зв’язків між елементами скиби
Номер патенту: 44613
Опубліковано: 15.02.2002
Автори: Гуков Яків Серафимович, Кудринецький Ростислав Борисович, Кравчук Володимир Іванович
МПК: G01N 3/30
Мітки: спосіб, скиби, визначення, елементами, міцності, зв'язків
Формула / Реферат:
Спосіб визначення міцності зв'язків між елементами скиби, який включає відбір ґрунтових проб, встановлення їх на підставці, яка може міняти своє місце по висоті над поверхнею, перпендикулярною до напрямку сил земного тяжіння, який відрізняється тим, що відбираються ґрунтові проби мінімального об'єму, який зберігає властивості ґрунтового середовища в 1 дм3 ± 10 %,і опускають їх вільним падінням на поверхню, близьку до абсолютно твердої, з...
Пристрій для визначення адгезійної міцності покриття
Номер патенту: 2191
Опубліковано: 15.12.2003
Автори: Власенко Василь Миколайович, Вайсберг Григорій Львович, Римчук Данило Васильович, Добровольський Ігор Володимирович, Мовшович Ісаак Якович
МПК: G01N 19/00
Мітки: адгезійної, визначення, пристрій, міцності, покриття
Формула / Реферат:
Пристрій для визначення адгезійної міцності покриття, що містить підкладку з конічним отвором і штифт, який відрізняється тим, що пристрій оснащений додатковими штифтами і несучою плитою, на якій жорстко закріплені штифти, кожен із штифтів оснащений карданами, в підкладці відповідно додатковим штифтам виконані додаткові конічні отвори, пристрій оснащений корпусом, в якому розміщені штифти і несуча плита, у корпусі виконані упорні пази, в яких...
