Установка для переробки масивів

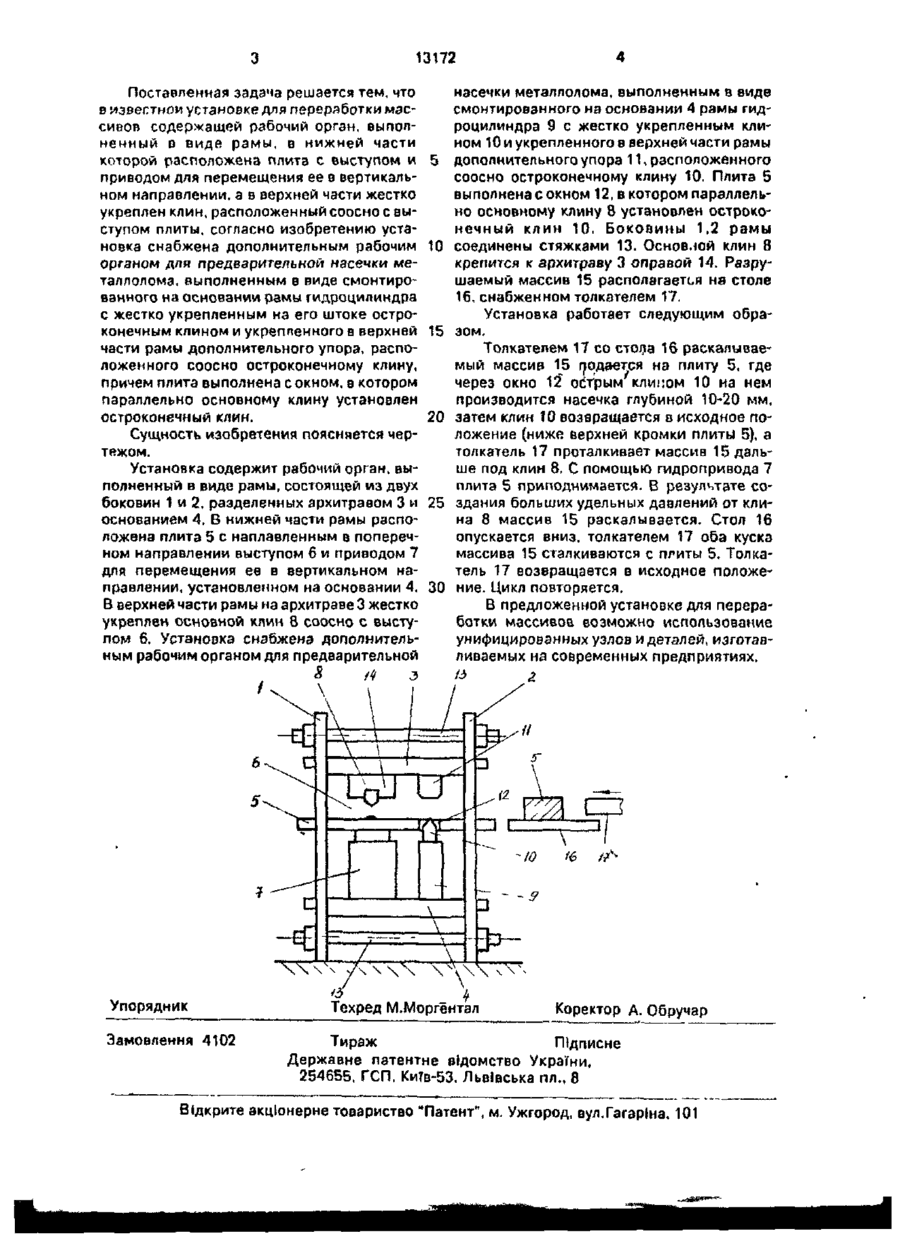

Устзновка для переработки массивов, преимущественно металлолома, содержа щая рабочий орган, выполненный в виде рамы, в нижней части которой расположена плита с выступом и приводом для перемещения ее в вертикальном направлении, а в верхней части жестко укреплен клин, расположенный соосно с выступом плиты, о т л и ч а ю щ а я с я тем, что установка снабжена дополнительным рабочим органом для предварительной насечки металлолома, выполненным в виде смонтированного на основании рамы гидроцилиндра с жестко укрепленным на его штоке остроконечным клином и укрепленного в верхней части рамы дополнительного упора, расположенного соосно остроконечному клину, причем плита выполнена с окном, в котором параллельно основному клину установлен остроконечный клин. со Изобретение относится к металлургической промышленности, а именно к оборудованию по переработке металлолома. Известна конструкция установок для переработки чугунных массивов, содержащая подвижный и неподвижный сферические клинья, помещенный между которыми массив раскалывается 11]. Недостатком известной конструкции является невозможность раскалывания массивов различной формы. Известна установка для переработки массивов, преимущественно металлолома, содержащая рабочий орган, выполненный в виде рамы, в нижней части которой расположена плита с выступом и приводом для перемещения ее в вертикальном направлении, а в верхней части жестко укреплен клин, расположенный соосно с выступом плиты [2] Недостатком этой установки является значительное усилие разрушения массива и невозможность раскалывания массива по наименьшему сечению "клин - выступ плиты". В основу изобретения поставлена задача усовершенствовать установку для переработки массивов путем введения дополнительного рабочего органа для выполнения насечек на раскапываемом массиве для разрушения его в заданном направлении по наименьшему сечению "клин - выступ плиты", что обеспечивает значительное снижение усилия разрушения массива и, в свою очередь, уменьшение энергозатрат, а также улучшение качества готовой продукции. ю О 13172 Поставленная задача решается тем, что в известной установке для переработки массивов содержащей рабочий орган, выполненный в виде рамы, в нижней части которой расположена плита с выступом и 5 приводом для перемещения ее в вертикальном направлении, а в верхней части жестко укреплен клин, расположенный соосно с выступом плиты, согласно изобретению установка снабжена дополнительным рабочим 10 органом для предварительной насечки металлолома, выполненным в виде смонтированного на основании рамы гидроцилиндра с жестко укрепленным на его штоке остроконечным клином и укрепленного в верхней 15 части рамы дополнительного упора, расположенного соосно остроконечному клину, причем плита выполнена с окном, в котором параллельно основному клину установлен остроконечный клин. 20 Сущность изобретений поясняется чертежом. Установка содержит рабочий орган, выполненный в виде рамы, состоящей из двух боковин 1 и 2. разделенных архитравом 3 и 25 основанием 4. В нижней части рамы расположена плита 5 с наплавленным в поперечном направлении выступом б и приводом 7 для перемещения ее в вертикальном направлении, установленном на основании 4. 30 В верхней части рамы на архитраве 3 жестко укреплен основной клин 8 соосно с выступом 6. Установка снабжена дополнительным рабочим органом для предварительной S й з Упорядник Замовлення 4102 насечки металлолома, выполненным в виде смонтированного на основании 4 рамы гидроцилиндра 9 с жестко укрепленным клином 10 и укрепленного в верхней части рамы дополнительного упора 11, расположенного соосно остроконечному клину 10. Плита 5 выполнена с окном 12, в котором параллельно основному клину 8 установлен остроконечный клин 10. Боковины 1,2 рамы соединены стяжками 13. Основной клин 8 крепится к архитраву 3 оправой 14. Разрушаемый массив 15 располагается на столе 16, снабженном толкателем 17. Установка работает следующим образом. Толкателем 17 со стола 16 раскалываемый массиа 15 глодается на плиту 5, где через окно 12" острым кликом 10 на нем производится насечка глубиной 10-20 мм, затем клин 10 возвращается в исходное положение (ниже верхней кромки плиты 5), а толкатель 17 проталкивает массив 15 дальше под клин 8. С помощью гидропривода 7 плита 5 приподнимается. В результате создания больших удельных давлений от клина 8 массив 15 раскалывается. Стол 16 опускается вниз, толкателем 17 оба куска массива 15 сталкиваются с плиты 5. Толкатель 17 возвращается в исходное положение. Цикл повторяется. В предложенной установке для переработки массивов возможно использование унифицированных узлов и деталей, изготавливаемых на современных предприятиях. /3 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
