Пристрій для змінення температури ділянки тіла

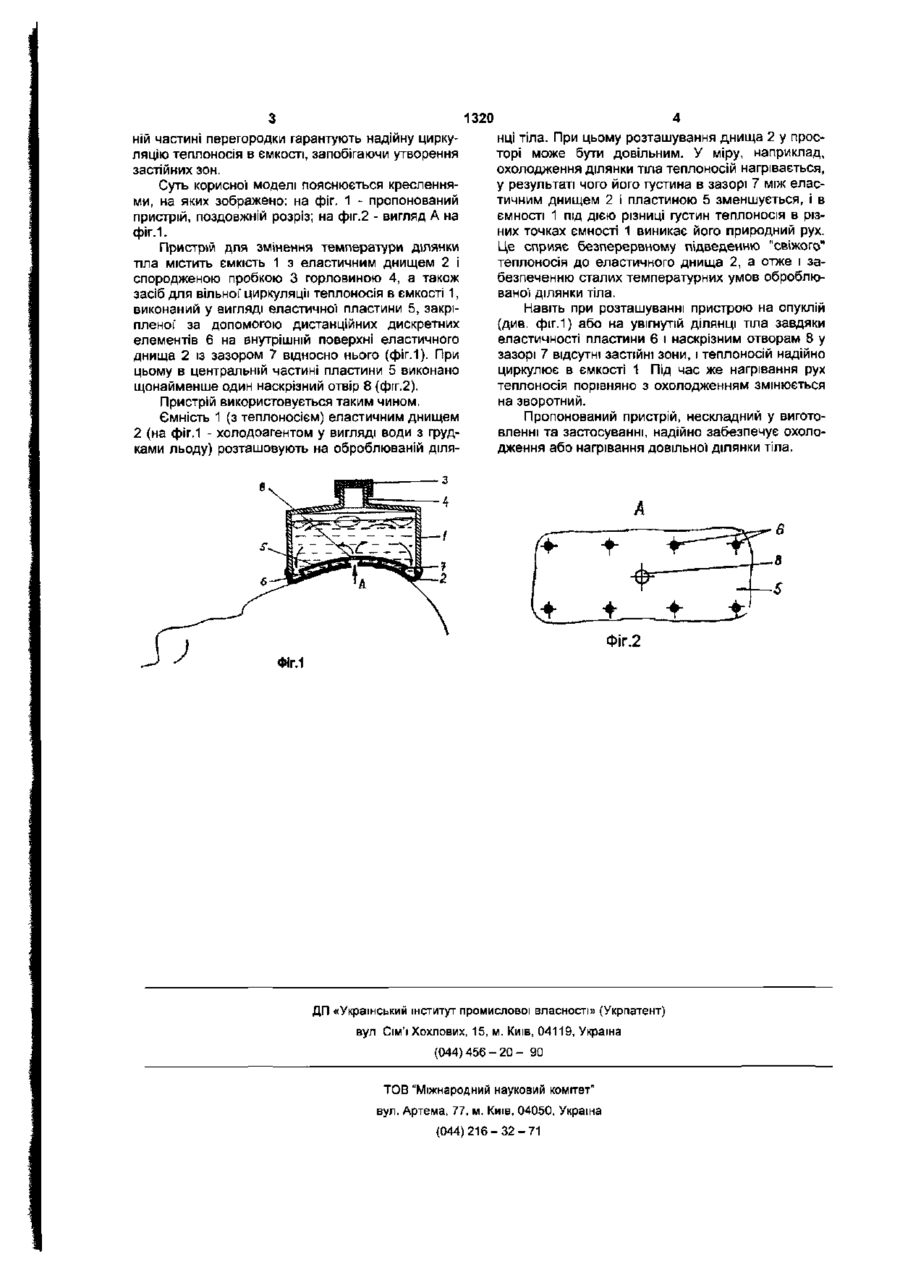

Пристрій для зміни температури ділянки тіла, що містить ємність з еластичним днищем і споря джену пробкою горловину, а також засіб для вільної циркуляції теплоносія в ємності, виконаний у вигляді пластини, розташованої в ємності із зазором відносно еластичного днища, який відрізняється тим, що пластина виконана еластичною й закріплена на еластичному днищі за допомогою дистанційних дискретних елементів, причому в центральній частині пластини виконано щонайменше один наскрізний отвір. Корисна модель належить до медичної техніки, зокрема до пристроїв для нагрівання або охолодження окремих ділянок тіла, наприклад до пристроїв для місцевої гіпотермії. Відомий пристрій для змінення температури ділянки тіла, що містить ємкість з еластичним днищем і горловинами для підведення й відведення теплоносія, а також засіб для примусової циркуляції теплоносія в ємкості, виконаний у вигляді форсунки (а.с. СРСР №1544422, МПК5 А 61 F 7/00, заявл. 24.05.1988, опубл. 23.02:1990) Зазначений пристрій дозволяє охолоджувати окремі ділянки тіла, проте найбільш ефективним він є для оброблення верхньої' частини голови пацієнта, розташованої в горизонтальному положенні Крім того, примусова циркуляція теплоносія в ємкості значно ускладнює конструкцію та експлуатацію пристрою, передбачаючи необхідність стороннього джерела руху теплоносія в ємкості Найбільшим близьким до пропонованого технічного рішення є пристрій для змінення температури ділянки тіла, що містить ємкість з еластичним днищем і спорядженою пробкою горловинку , а також засіб для вільної циркуляції теплоносія в ємкості, виконаний у вигляді пластини, розташованої в ємкості із зазором відносно еластичного днища, причому пластина виконана жорсткою й закріплена в ємкості у фіксованому положенні (а.с. СРСР №1666076, МГОС5 А 61 В 17/00, заявл. 14.12.1988, опубл. 30.07.1991). Цей пристрій, на відміну від аналога, що розглянуто, завдяки природній (ВІЛЬНІЙ) циркуляції теплоносія в ємкості дозволяє відмовитися від стороннього джерела енергії (для руху теплоносія в ємкості), а отже більш зручний у користуванні. Проте, як і аналог, він забезпечує ефективну дію лише при певній орієнтації еластичного днища в просторі, не дозволяючи ефективно обробляти ділянки тіла, і крім таких, що не мають опуклих чи увігнутих частин і розташовані горизонтально. В основу корисної моделі покладено задачу вдосконалити пристрій для змінення температури ділянки тіла, в якому нове виконання засобу циркуляції теплоносія в ємкості забезпечило би надійну циркуляцію теплоносія при будь-якому положенні оброблюваної ділянки тіла. Поставлена задача вирішується тим, що в пристрої для змінення температури ділянки тіла, що містить ємкість з еластичним днищем і споряджену пробкою горловиною, а також засіб для вільної циркуляції теплоносія в ємкості, виконаний у вигляді, пластини, розташованої в ємкості із зазором відносно еластичного днища, згідно з пропонованою корисною моделлю новим є те, що зазначена пластина виконана еластичною й закріплена на еластичному днищі за допомогою дистанційних дискретних елементів, причому в центральній частині пластини виконано щонайменше один наскрізний отвір. Виконання пристрою із зазначеними ВІДМІТНИМИ ознаками дозволяє еластичному днищу й перегородці приймати форму оброблюваної' ділянки тіла за будь-якого її положення в просторі. При цьому зберігається форма й розміри зазора між еластичним днищем і перегородкою, а крім того, наявність одного чи декількох отворів у централь О CM со 1320 ній частині перегородки гарантують надійну циркуляцію теплоносія в ємкості, запобігаючи утворення застійних зон. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - пропонований пристрій, поздовжній розріз; на фіг.2 - вигляд А на фіг.1. Пристрій для змінення температури ділянки тіла містить ємкість 1 з еластичним днищем 2 і спородженою пробкою 3 горловиною 4, а також засіб для вільної циркуляції теплоносія в ємкості 1, виконаний у вигляді еластичної пластини 5, закріпленої' за допомогою дистанційних дискретних елементів 6 на внутрішній поверхні еластичного днища 2 із зазором 7 відносно нього (фіг.1). При цьому в центральній частині пластини 5 виконано щонайменше один наскрізний отвір 8 (фіг.2). Пристрій використовується таким чином. Ємність 1 (з теплоносієм) еластичним днищем 2 (на фіг.1 - холодоагентом у вигляді води з грудками льоду) розташовують на оброблюваній діля 4 нці тіла. При цьому розташування днища 2 у просторі може бути довільним. У міру, наприклад, охолодження ділянки тіла теплоносій нагрівається, у результаті чого його густина в зазорі 7 між еластичним днищем 2 і пластиною 5 зменшується, І в ємності 1 під дією різниці густин теплоносія в різних точках ємності 1 виникає його природний рух. Це сприяє безперервному підведенню "свіжого" теплоносія до еластичного днища 2, а отже і забезпеченню сталих температурних умов оброблюваної ділянки тіла. Навіть при розташуванні пристрою на опуклій (див. фіг.1) або на увігнутій ділянці тіла завдяки еластичності пластини 6 і наскрізним отворам 8 у зазорі 7 відсутні застійні зони, і теплоносій надійно циркулює в ємкості 1 Під час же нагрівання рух теплоносія порівняно з охолодженням змінюється на зворотний. Пропонований пристрій, нескладний у виготовленні та застосуванні, надійно забезпечує охолодження або нагрівання довільної ділянки тіла. Фіг.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна {044)216-32-71
