Спосіб контролю локальної температури тіла

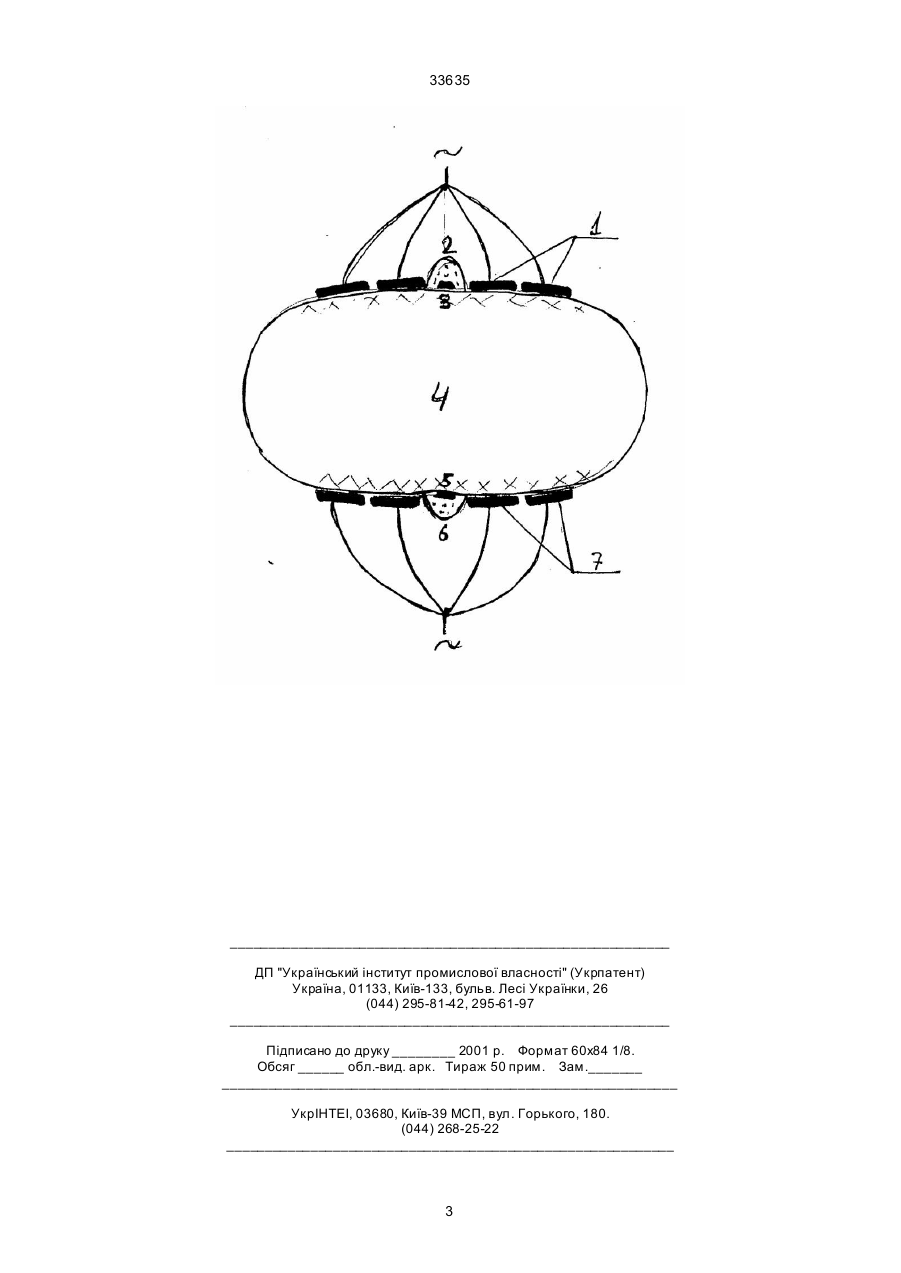

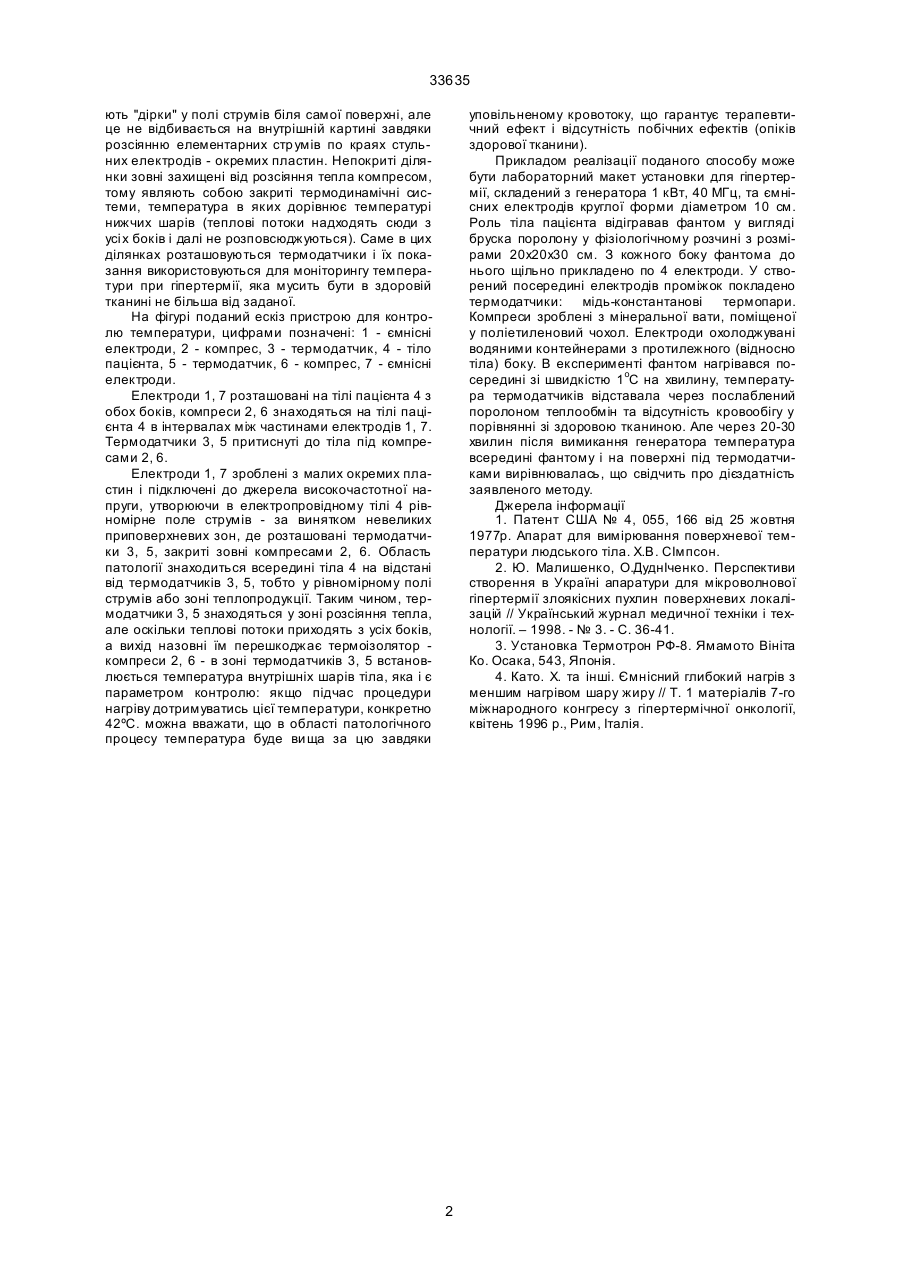

Спосіб контролю локальної температури тіла, вживаного при електромагнітній гіпертермії, який відрізняє ться тим, що термодатчики розташовують в проміжках посередині складових електродів на поверхні тіла під термоізоляцією зовні. (19) (21) 99031499 (22) 18.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Смоланка Іван Іванович, Мединець Юрій Рафаілович 33635 ють "дірки" у полі струмів біля самої поверхні, але це не відбивається на внутрішній картині завдяки розсіянню елементарних стр умів по краях стульних електродів - окремих пластин. Непокриті ділянки зовні захищені від розсіяння тепла компресом, тому являють собою закриті термодинамічні системи, температура в яких дорівнює температурі нижчих шарів (теплові потоки надходять сюди з усі х боків і далі не розповсюджуються). Саме в цих ділянках розташовуються термодатчики і їх показання використовуються для моніторингу температури при гіпертермії, яка мусить бути в здоровій тканині не більша від заданої. На фігурі поданий ескіз пристрою для контролю температури, цифрами позначені: 1 - ємнісні електроди, 2 - компрес, 3 - термодатчик, 4 - тіло пацієнта, 5 - термодатчик, 6 - компрес, 7 - ємнісні електроди. Електроди 1, 7 розташовані на тілі пацієнта 4 з обох боків, компреси 2, 6 знаходяться на тілі пацієнта 4 в інтервалах між частинами електродів 1, 7. Термодатчики 3, 5 притиснуті до тіла під компресами 2, 6. Електроди 1, 7 зроблені з малих окремих пластин і підключені до джерела високочастотної напруги, утворюючи в електропровідному тілі 4 рівномірне поле струмів - за винятком невеликих приповерхневих зон, де розташовані термодатчики 3, 5, закриті зовні компресами 2, 6. Область патології знаходиться всередині тіла 4 на відстані від термодатчиків 3, 5, тобто у рівномірному полі струмів або зоні теплопродукції. Таким чином, термодатчики 3, 5 знаходяться у зоні розсіяння тепла, але оскільки теплові потоки приходять з усіх боків, а вихід назовні їм перешкоджає термоізолятор компреси 2, 6 - в зоні термодатчиків 3, 5 встановлюється температура внутрішніх шарів тіла, яка і є параметром контролю: якщо підчас процедури нагріву дотримуватись цієї температури, конкретно 42ºС. можна вважати, що в області патологічного процесу температура буде ви ща за цю завдяки уповільненому кровотоку, що гарантує терапевтичний ефект і відсутність побічних ефектів (опіків здорової тканини). Прикладом реалізації поданого способу може бути лабораторний макет установки для гіпертермії, складений з генератора 1 кВт, 40 МГц, та ємнісних електродів круглої форми діаметром 10 см. Роль тіла пацієнта відігравав фантом у вигляді бруска поролону у фізіологічному розчині з розмірами 20х20х30 см. З кожного боку фантома до нього щільно прикладено по 4 електроди. У створений посередині електродів проміжок покладено термодатчики: мідь-константанові термопари. Компреси зроблені з мінеральної вати, поміщеної у поліетиленовий чохол. Електроди охолоджувані водяними контейнерами з протилежного (відносно тіла) боку. В експерименті фантом нагрівався посередині зі швидкістю 1оС на хвилину, температура термодатчиків відставала через послаблений поролоном теплообмін та відсутність кровообігу у порівнянні зі здоровою тканиною. Але через 20-30 хвилин після вимикання генератора температура всередині фантому і на поверхні під термодатчиками вирівнювалась, що свідчить про дієздатність заявленого методу. Джерела інформації 1. Патент США № 4, 055, 166 від 25 жовтня 1977р. Апарат для вимірювання поверхневої температури людського тіла. Х.В. СІмпсон. 2. Ю. Малишенко, О.ДуднІченко. Перспективи створення в Україні апаратури для мікроволнової гіпертермії злоякісних пухлин поверхневих локалізацій // Український журнал медичної техніки і технології. – 1998. - № 3. - С. 36-41. 3. Установка Термотрон РФ-8. Ямамото Вініта Ко. Осака, 543, Японія. 4. Като. Х. та інші. Ємнісний глибокий нагрів з меншим нагрівом шару жиру // Т. 1 матеріалів 7-го міжнародного конгресу з гіпертермічної онкології, квітень 1996 р., Рим, Італія. 2 33635 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
