Механізм для подавання дроту в розплавлений метал

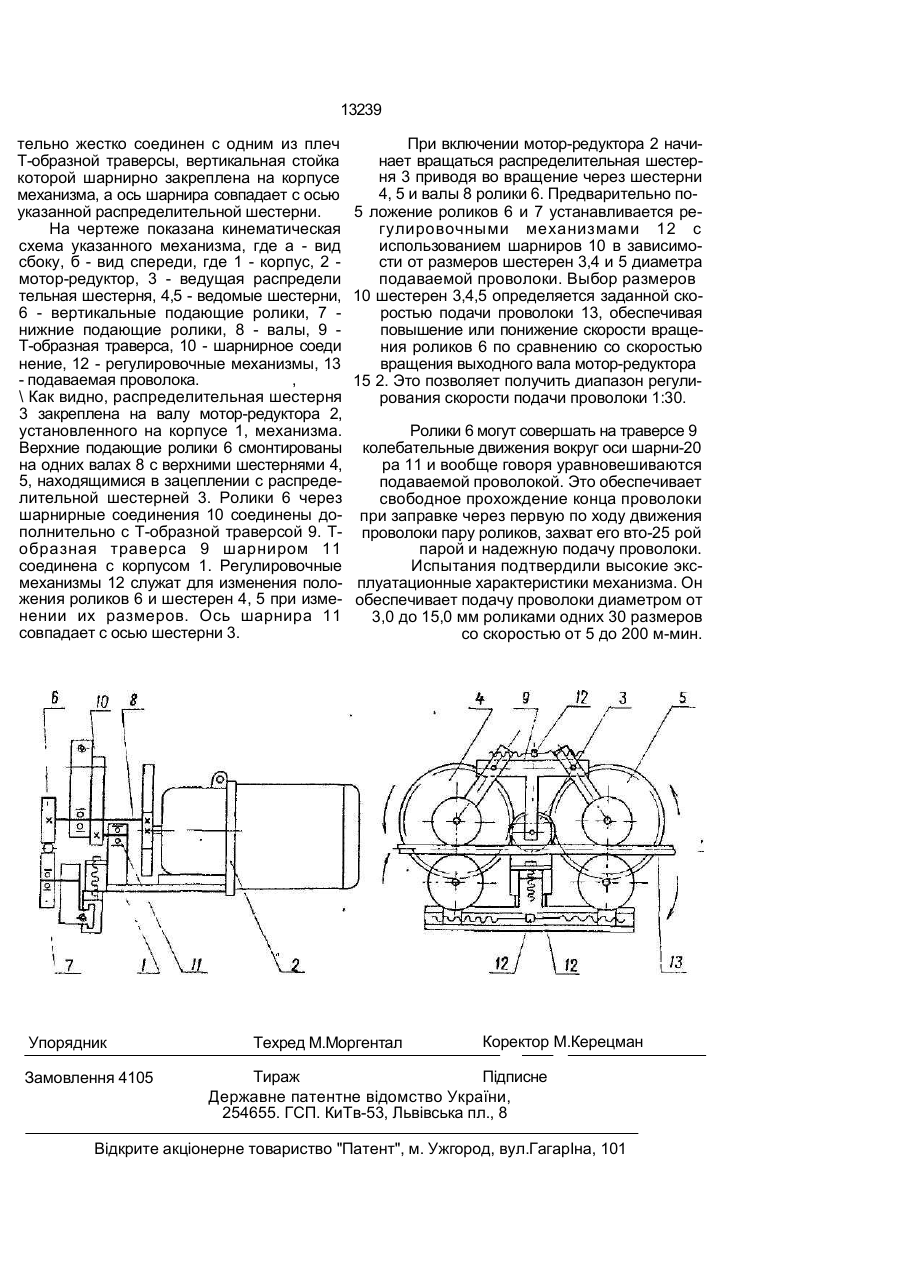

Механизм для подачи проволоки в рас плавленный металл, включающий корпус с установленным на нем мотор-редуктором, перу приводных роликов и пару прижимных неприводных роликов, приводные ролики закреплены на соответствующих валах ведомых шестерен, находящихся в зацеплении с распределительной шестерней, закрепленной на выходном валу мотор-редуктора, а прижимные ролики закреплены на корпусе, о т л и ч а ю щ и й с я тем, что механизм снабжен Т-образной траверсой, стойка которой шарнирно закреплена на корпусе, ось этого шарнирного соединения совпадает с осью распределительной шестерни, а каждый приводной ролик шарнирно закреплен на соответствующем плече Т-образной траверсы. Изобретение относится к механизмам для подачи проволоки, а точнее - к механизмам для подачи проволоки в расплавленный металл. Известны механизмы для подачи проволоки в жидкий металл. Наиболее близкий по конструкции механизм, выбранный нами за прототип, представлен в прилагаемом рекламном проспекте фирмы Chemetall GmbH [1]. Как видно из материалов этого проспекта, подача проволоки осуществляется механизмом, оснащенным тремя парами находящихся в зацеплении шестеренчатых роликов, причем все три верхних ролика приводятся во вращение ведущими шестернями. При таком решении для подачи проволок разных диаметров требуется замена всех шестеренчатый роликов, а отсутствие регулировки положения роликов в вертикальном направлении затрудняет заправку проволоки. Благодаря предлагаемому решению увеличивается надежность подачи проволоки и упрощается ее заправка в ролики. Поставленная задача решалась путем создания механизма, включающего корпус с установленными на нем мотор-редуктором, на выходном валу мотор-редуктора установлена распределительная ведущая шестерня и две пары подающих роликов, верхний ролик каждой пары закреплен на одном валу с одной из ведомых шестерен, находящихся в зацеплении с указанной распределительной шестерней, а нижние ролики обеих пар выполнены холостыми и закреплены на корпусе механизма. Отличием предлагаемого механизма является то, что верхний ролик каждой пары дополни 13239 тельно жестко соединен с одним из плеч Т-образной траверсы, вертикальная стойка которой шарнирно закреплена на корпусе механизма, а ось шарнира совпадает с осью указанной распределительной шестерни. На чертеже показана кинематическая схема указанного механизма, где а - вид сбоку, б - вид спереди, где 1 - корпус, 2 мотор-редуктор, 3 - ведущая распредели тельная шестерня, 4,5 - ведомые шестерни, 6 - вертикальные подающие ролики, 7 нижние подающие ролики, 8 - валы, 9 Т-образная траверса, 10 - шарнирное соеди нение, 12 - регулировочные механизмы, 13 - подаваемая проволока. , \ Как видно, распределительная шестерня 3 закреплена на валу мотор-редуктора 2, установленного на корпусе 1, механизма. Верхние подающие ролики 6 смонтированы на одних валах 8 с верхними шестернями 4, 5, находящимися в зацеплении с распределительной шестерней 3. Ролики 6 через шарнирные соединения 10 соединены дополнительно с Т-образной траверсой 9. Тобразная траверса 9 шарниром 11 соединена с корпусом 1. Регулировочные механизмы 12 служат для изменения положения роликов 6 и шестерен 4, 5 при изменении их размеров. Ось шарнира 11 совпадает с осью шестерни 3. Упорядник Замовлення 4105 При включении мотор-редуктора 2 начинает вращаться распределительная шестерня 3 приводя во вращение через шестерни 4, 5 и валы 8 ролики 6. Предварительно по5 ложение роликов 6 и 7 устанавливается регулировочными механизмами 12 с использованием шарниров 10 в зависимости от размеров шестерен 3,4 и 5 диаметра подаваемой проволоки. Выбор размеров 10 шестерен 3,4,5 определяется заданной скоростью подачи проволоки 13, обеспечивая повышение или понижение скорости вращения роликов 6 по сравнению со скоростью вращения выходного вала мотор-редуктора 15 2. Это позволяет получить диапазон регулирования скорости подачи проволоки 1:30. Ролики 6 могут совершать на траверсе 9 колебательные движения вокруг оси шарни-20 ра 11 и вообще говоря уравновешиваются подаваемой проволокой. Это обеспечивает свободное прохождение конца проволоки при заправке через первую по ходу движения проволоки пару роликов, захват его вто-25 рой парой и надежную подачу проволоки. Испытания подтвердили высокие эксплуатационные характеристики механизма. Он обеспечивает подачу проволоки диаметром от 3,0 до 15,0 мм роликами одних 30 размеров со скоростью от 5 до 200 м-мин. Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655. ГСП. КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
